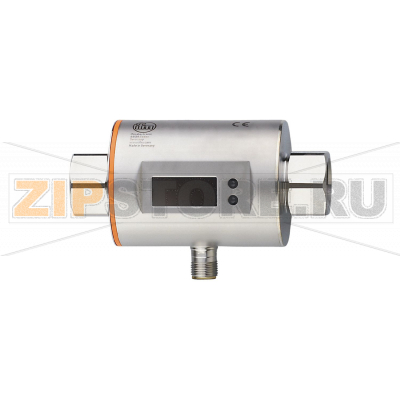

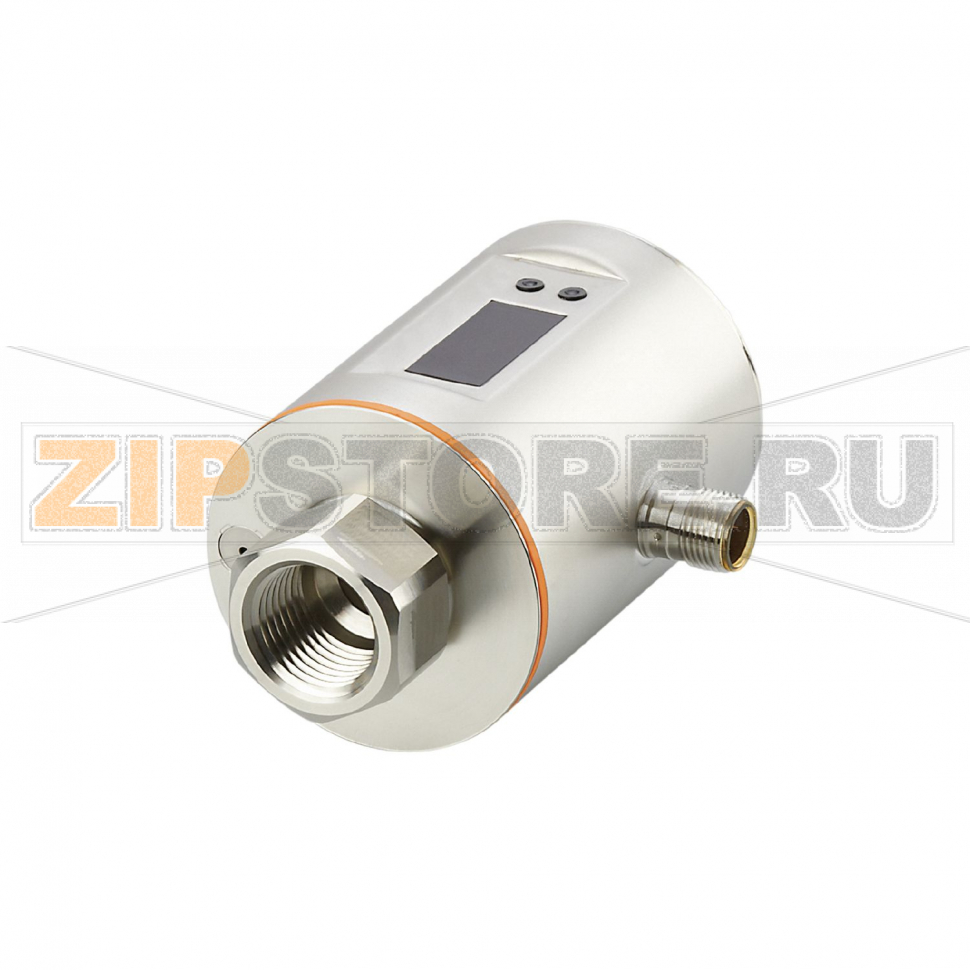

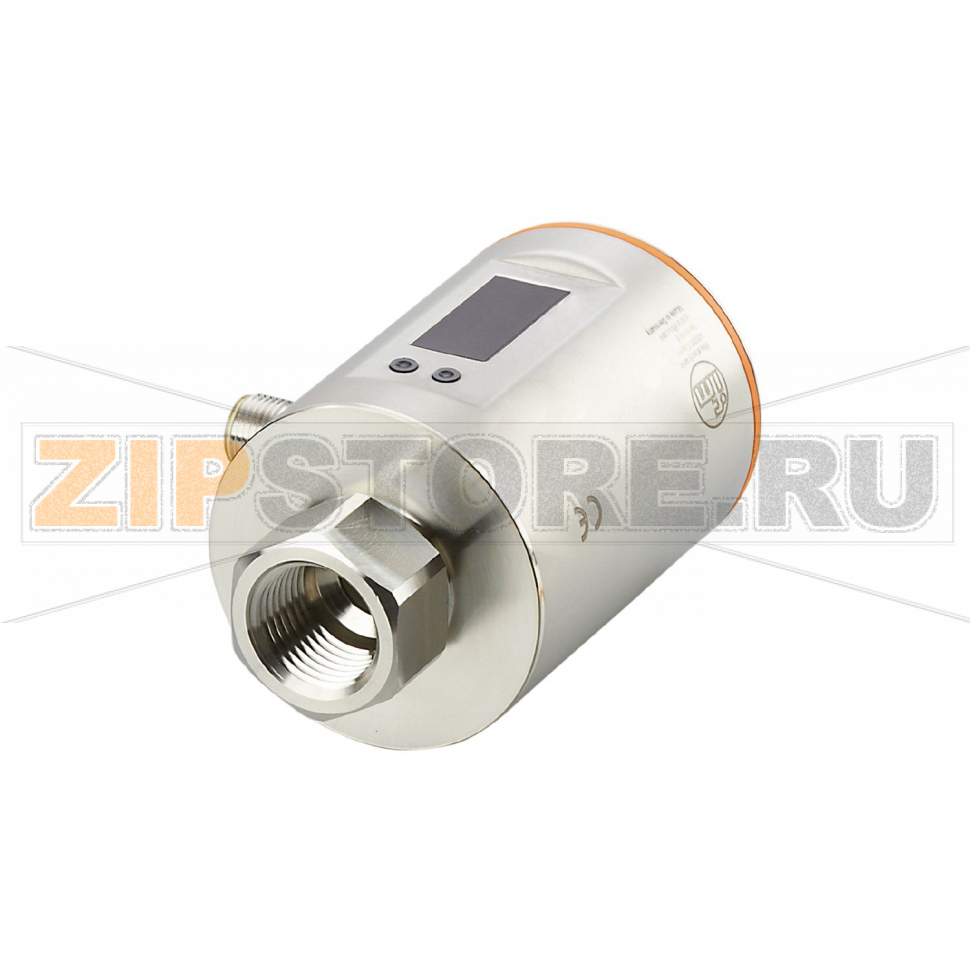

Датчик потока магнитно-индуктивный IFM SM6604

Описание товара

Датчик потока магнитно-индуктивный IFM SM6604 (каталожный номер SMN12GGX50KG/US-100) предназначен для контроля расхода электропроводящих жидкостей в промышленных системах. Основан на законе Фарадея и формирует стабильный аналоговый сигнал для передачи в ПЛК или контроллеры автоматики. Решение подходит для воды, водных растворов, гликолевых смесей, технологических жидкостей без большого количества немагнитных включений. Отсутствие подвижных частей снижает износ и гидравлическое сопротивление, а компактное исполнение упрощает интеграцию в ограниченных пространствах.

Назначение и применение

IFM SM6604 эффективно используется в системах охлаждения станочного оборудования, в контурах HVAC, на установках водоподготовки, в циркуляционных и технологических линиях. Датчик обеспечивает оперативный контроль потока и позволяет настраивать защитные алгоритмы по минимальному расходу, предотвращая перегрев или сухой ход насосов.

Монтаж и эксплуатационные рекомендации

• Обеспечивать прямые участки трубы до и после точки установки (ориентир: 5×DN и 3×DN) для стабильного профиля потока.
• Монтаж в полностью заполненном трубопроводе; избегать воздушных карманов. Вертикальная установка с потоком снизу вверх помогает удалять воздух.
• Корректное заземление и использование экранированного кабеля для аналогового выхода снижают помехи.
• Применять уплотнения, совместимые с рабочей средой; соблюдать рекомендованные моменты затяжки резьбового соединения 1/2" NPT.
• Не допускать превышения допустимых рабочих параметров по температуре и давлению; предотвращать гидроудары.

Признаки неисправности

• Отсутствие аналогового сигнала или зависание на 0%/100% при наличии реального потока.
• Скачкообразные, нестабильные значения при неизменном режиме.
• Длительный дрейф показаний относительно контрольного расходомера.
• Срабатывание аварийной индикации (LED/дисплей — если предусмотрены конкретной модификацией) или нарушение логики управления.
• Следы влаги, коррозии, перегрева в области разъёма или на корпусе.

Основные причины отказов

• Работа при неполностью заполненной трубе, наличие пузырьков воздуха, кавитация.
• Отложения на электродах и стенках канала (накипь, биоплёнка, шлам), а также слишком низкая или нестабильная проводимость среды.
• Превышение температурных/силовых нагрузок, гидроудары, превышение допустимого давления.
• Нарушение герметичности уплотнений или разъёма, попадание влаги внутрь корпуса.
• Ошибки подключения: неправильная полярность, перенапряжение, отсутствие экранирования и заземления.
• Механические повреждения при монтаже и транспортировке.

Как понять, что запчасть вышла из строя

Проверьте питание и целостность линии аналогового сигнала с имитацией нагрузки. Выполните обезвоздушивание контура и промывку участка. Сравните показания IFM SM6604 (SMN12GGX50KG/US-100) с эталонным расходомером на фиксированных режимах. Осмотрите разъём и уплотнения на предмет влаги и коррозии. Оцените влияние электромагнитных помех, качество заземления, проводимость среды. Если после этих действий датчик стабильно выдаёт некорректный сигнал либо не реагирует на изменение расхода, узел целесообразно заменить.

Рекомендации по уходу

• Регулярная промывка трубопровода для удаления отложений; при необходимости — щадящая химическая очистка, совместимая с материалами системы.
• Периодический осмотр разъёма, кабеля и уплотнений; своевременная замена повреждённых элементов.
• Периодическая верификация показаний (раз в 6–12 месяцев) на контрольных расходах и документирование результатов.
• Контроль отсутствия подсоса воздуха на всасывающих линиях, установка деаэраторов/фильтров на проблемных средах.
• Соблюдение регламента запуска/остановки оборудования для предотвращения гидроударов.

Применение датчика потока магнитно-индуктивного IFM SM6604 с индексом SMN12GGX50KG/US-100 поможет обеспечить предсказуемый контроль расхода, повысить надёжность процессов и снизить риски аварий за счёт своевременной диагностики и профилактического обслуживания.
