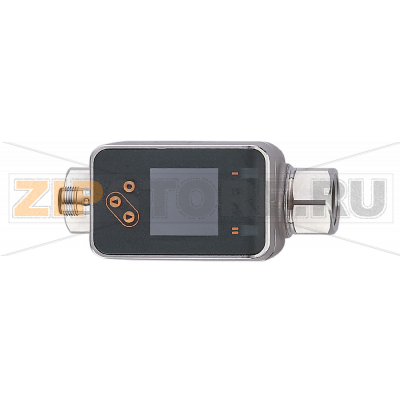

Датчик потока магнитно-индуктивный IFM SM6621

Описание товара

Магнитно-индуктивный датчик потока IFM SM6621 (каталожный номер SMN12XGXFRKG/US-100) предназначен для контроля расхода проводящих жидкостей в промышленных системах: контуры охлаждения, водоподготовка, насосные станции, технологические линии с эмульсиями и гликолевыми растворами. Отсутствие подвижных частей уменьшает износ и повышает стабильность показаний, а конфигурируемые выходы упрощают интеграцию в разные типы ПЛК и систем мониторинга. IO-Link обеспечивает доступ к параметрам, диагностике и архивированию настроек.

Принцип работы и применение

SM6621 использует магнитно-индуктивный принцип: при протекании проводящей жидкости через измерительный участок в магнитном поле индуцируется сигнал, пропорциональный расходу. Метод мало чувствителен к вязкости и температуре среды, при условии достаточной электропроводности и полностью заполненного трубопровода. Датчик применяют для непрерывного измерения расхода с возможностью формирования дискретных сигналов на уставках, передачи аналогового значения и получения импульсов/частоты для учета объема. Через IO-Link доступны диагностические флаги, минимальные/максимальные значения и быстрая перенастройка.

Рекомендации по монтажу

• Обеспечить полностью заполненный участок трубопровода без воздушных карманов; предпочтительна вертикальная установка с потоком снизу вверх.
• Соблюдать прямые участки до и после датчика, избегать турбулентности сразу за насосами, коленами и задвижками.
• Выполнить корректное заземление и экранирование кабелей для снижения электромагнитных помех.
• Проверить совместимость среды: необходима достаточная электропроводность и химическая совместимость материалов проточной части.

Причины поломок

• Эксплуатация с неподходящими средами (слишком низкая проводимость, агрессивные жидкости, вызывающие коррозию и отложения на электродах).
• Гидроудары и превышение допустимого давления, механические удары, вибрации, вызывающие повреждения корпуса или гермовводов.
• Попадание влаги в разъем из‑за нарушенной герметизации, ошибки в подключении, импульсные перенапряжения.
• Отложения, накипь, грязь и пузырьки воздуха в зоне измерения, приводящие к дрейфу и нестабильности сигнала.
• Длительная работа вне температурных пределов процесса или резкие термоциклы.

Как понять, что запчасть вышла из строя

• Нелогичные показания: расход «0» при работающем насосе или завышенные значения без изменения процесса.
• Сильная нестабильность и дрожание сигнала, невоспроизводимость при одинаковых режимах.
• Отсутствие коммутации на заданных уставках, отсутствие аналогового/импульсного выхода при наличии потока.
• Постоянные аварийные статусы или коды ошибок на дисплее/в системе через IO-Link.
• Невозможность провести калибровку нуля и сохранить параметры, самопроизвольный сброс настроек.
• Визуальные признаки: подтекание, следы коррозии в области разъема, повреждение корпуса.

Рекомендации по уходу и эксплуатации

• Регулярно проверять герметичность соединений и состояние разъема; использовать подходящую степень защиты кабельной арматуры.
• Периодически промывать контур для удаления отложений; при необходимости предусмотреть фильтр/грязевик upstream.
• Контролировать присутствие воздуха в линии и избегать работы на «пустой трубе».
• Раз в установленный интервал сверять показания IFM SM6621 с эталонным расходомером или технологическими балансами.
• Использовать IO-Link для резервного копирования и восстановления параметров, а также для анализа трендов и раннего выявления отклонений.
• Соблюдать правила электромонтажа: экранированные кабели, единая система заземления, защита от перенапряжений.

IFM SM6621 (SMN12XGXFRKG/US-100) сочетает стабильность измерения без подвижных частей и гибкую конфигурацию выходов. При корректном выборе места установки, регулярной промывке и диагностике по IO-Link датчик обеспечивает долгосрочную работу и предсказуемое обслуживание. При появлении описанных признаков неисправности рекомендуется оперативная проверка монтажа и среды, последующая диагностика через интерфейс и, при необходимости, замена узла.
