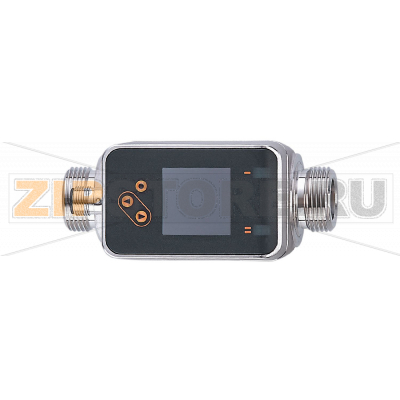

Датчик потока магнитно-индуктивный IFM SM7020

Описание товара

• Магнитно-индуктивный датчик потока
• PNP/NPN; коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; частотный сигнал; (конфигурируемый)
• Диапазон измерения 0,006...4,5 m³/h
• Диапазон измерения 0,1...75 l/min
• Температура измеряемой среды -20...90 °C
• Предел прочности по давлению 16 bar
• G 3/4 DN20
• Разъем

Магнитно-индуктивный датчик потока IFM SM7020 (каталожный номер SMR34XGXFRKG/US-100) предназначен для точного контроля расхода проводящих жидкостей без подвижных частей и механического износа. Принцип измерения основан на электромагнитной индукции, что обеспечивает стабильность показаний на длительном интервале и минимальную чувствительность к загрязнениям по сравнению с турбинными решениями. Датчик выдает коммутационные, аналоговые, импульсные и частотные сигналы, поддерживает IO-Link для параметрирования и расширенной диагностики. Корпус и измерительная часть рассчитаны на промышленную эксплуатацию, а компактное исполнение удобно при монтаже на трубопроводах стандартного присоединительного размера.

Область применения и особенности

IFM SM7020 используют для мониторинга технологических вод, охлаждающих жидкостей, растворов гликолей, моющих и щелочных сред, эмульсий и иных проводящих жидкостей в системах водоподготовки, HVAC, пищевой и химической промышленности, на производственных линиях и стендах. Интегрированный дисплей упрощает локальную индикацию и настройку порогов, а интерфейс IO-Link предоставляет доступ к параметрам и текущим значениям, включая счетчики и состояния диагностики.

Как понять, что запчасть вышла из строя

• Показания «0» или заметное занижение/завышение расхода при очевидном наличии потока.
• Нестабильные, «скачущие» значения на дисплее и в выходных сигналах при неизменном режиме.
• Постоянная аварийная индикация или невозможность войти в режим настройки.
• Выходы не переключаются при достижении порогов, аналоговый сигнал «застыл» на одном уровне.
• Через IO-Link поступают диагностические сообщения об ошибке или сбои интеграционного теста.
• Визуальные признаки: следы влаги в области разъема, повреждение кабеля, коррозия контактов, трещины корпуса.

Типичные причины поломок

• Несоответствие среды требованиям по электропроводности (слишком низкая проводимость).
• Воздушные пробки, кавитация, частые гидроудары, работа «всухую» при открытом трубопроводе.
• Превышение допустимых пределов давления или температуры, тепловые удары.
• Отложения, накипь, продукты коррозии и загрязнение электродов из-за некачественной подготовки среды.
• Агрессивные химикаты, несовместимые с материалами проточной части и уплотнений.
• Ошибки электромонтажа: переполюсовка, неверный выбор PNP/NPN, отсутствие заземления, наводки и ЭМ-помехи.
• Механические воздействия: вибрации без демпфирования, ударные нагрузки, перекос при монтаже.

Рекомендации по уходу и эксплуатации

• Соблюдайте требования к проводимости среды и избегайте подсоса воздуха; при необходимости организуйте дегазацию и прямолинейные участки до/после датчика.
• Периодически промывайте контур штатными средствами, совместимыми с материалами датчика; не используйте абразивные чистящие вещества и жесткие щетки.
• Контролируйте состояние уплотнений и резьбового соединения, исключайте перекручивание при установке. Используйте подходящие уплотнители.
• Проверяйте заземление трубопровода и экранирование кабелей, корректность конфигурации выходов и порогов. Рекомендуется хранить резервный файл параметров через IO-Link.
• Регулярно осматривайте разъем и кабель на предмет влаги и коррозии; обеспечьте герметичный ввод и правильный радиус изгиба кабеля.
• Для верификации точности периодически сопоставляйте показания SM7020 с эталонным расходомером/методикой; при необходимости корректируйте ноль и пороги.
• Избегайте гидроударов: используйте плавное открытие/закрытие арматуры, демпферы и фильтры-грязевики для улавливания твердых включений.

IFM SM7020 (SMR34XGXFRKG/US-100) сочетает надежность магнитно-индуктивного принципа, универсальные выходы и продвинутую диагностику. При корректном подборе среды, аккуратном монтаже и регулярном обслуживании датчик обеспечивает стабильный контроль расхода и предсказуемую работу технологического оборудования.
