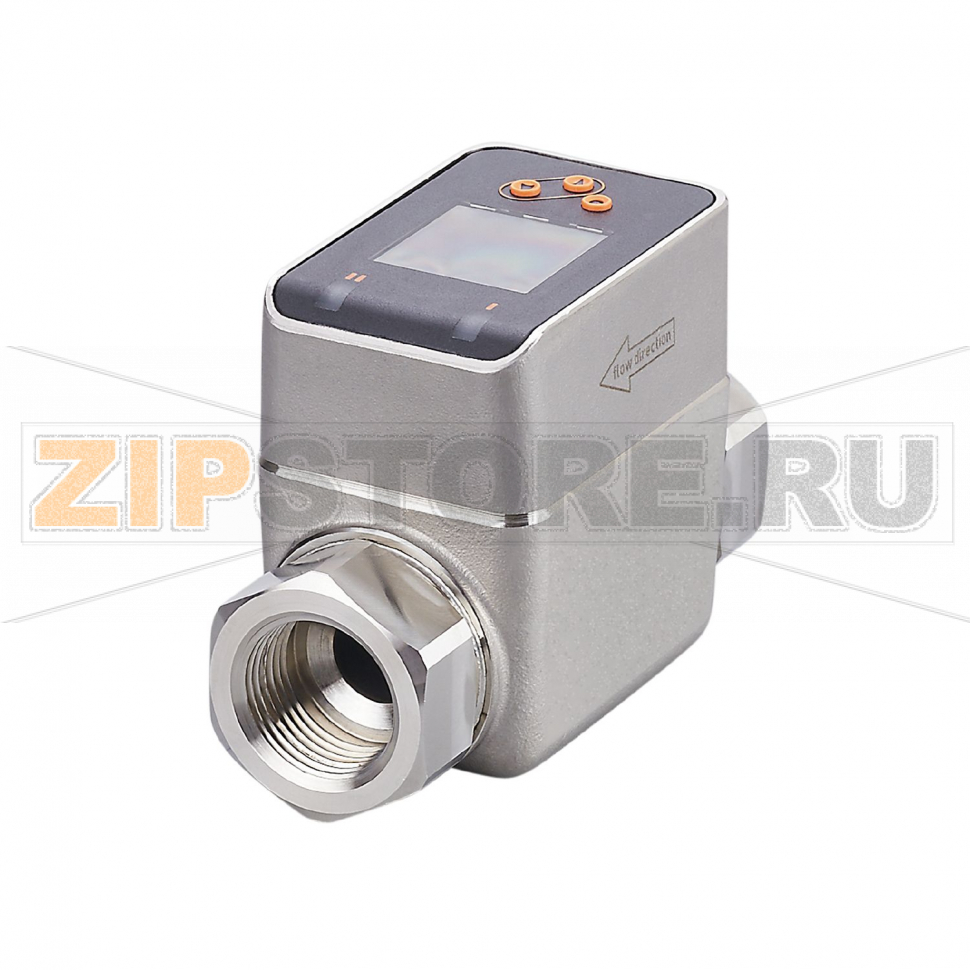

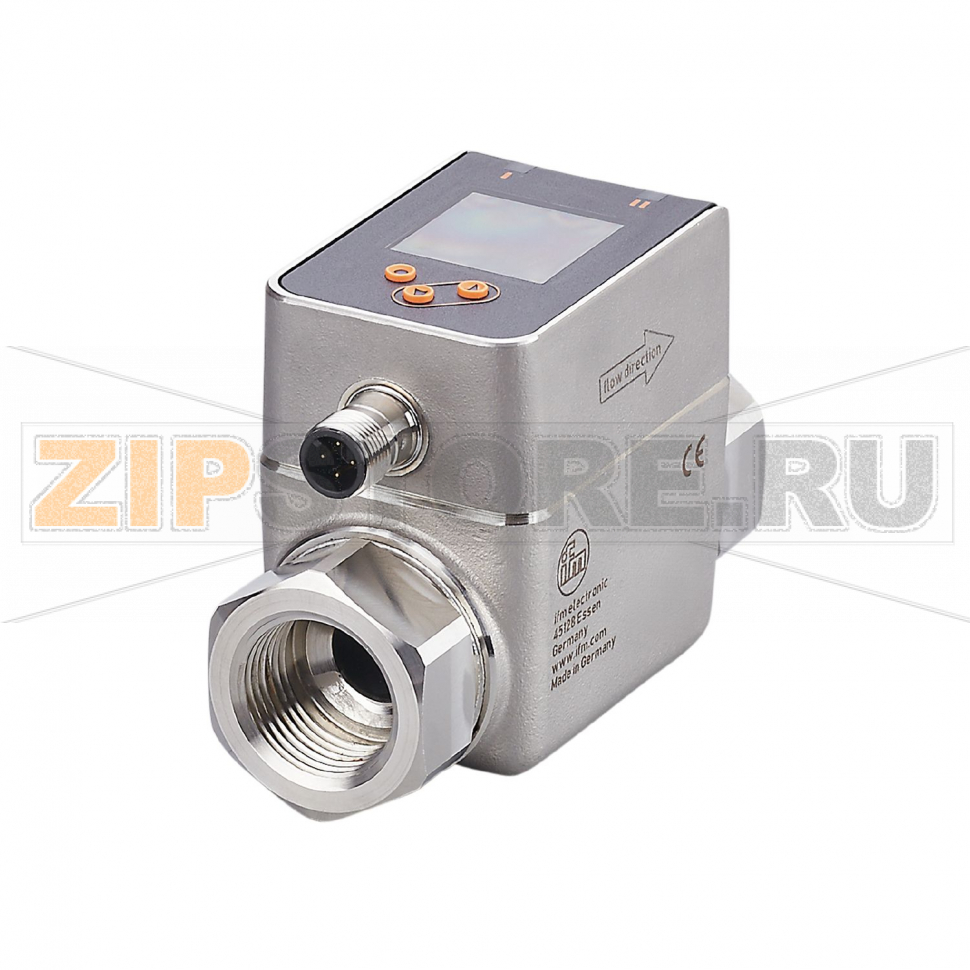

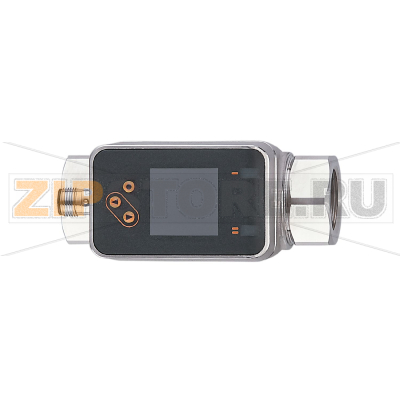

Датчик потока магнитно-индуктивный IFM SM7420

Каталожный номер SMK34XGXFRKG/US-100
Розничная цена
960 EUR с НДС
array(34) { ["id"]=> string(6) "527404" ["product_id"]=> string(6) "589607" ["id_1c"]=> NULL ["sku"]=> string(19) "SMK34XGXFRKG/US-100" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(94791) ["primary_price"]=> string(10) "997.770066" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "b2db17f383acf6aec3bda4992bc22579" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(94791) ["unconverted_price"]=> float(960.45) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(94791) ["original_compare_price"]=> float(0) ["features"]=> array(2) { ["brend"]=> array(1) { [42527]=> string(3) "IFM" } ["tip_zapchasti"]=> array(1) { [43460]=> string(27) "Датчик (сенсор)" } } }
94 791 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

  • Магнитно-индуктивный датчик потока
  • PNP/NPN
  • коммутационный сигнал
  • аналоговый сигнал
  • импульсный сигнал
  • IO-Link
  • частотный сигнал
  • (конфигурируемый)
  • Диапазон измерения 0,006...4,5 m³/h
  • Диапазон измерения 0,1...75 l/min
  • Температура измеряемой среды -20...90 °C
  • Предел прочности по давлению 16 bar
  • Rc 3/4 DN20
  • Разъем

Датчик потока магнитно-индуктивный IFM SM7420 (каталожный номер SMK34XGXFRKG/US-100) предназначен для надежного контроля расхода проводящих жидкостей в замкнутых трубопроводах. Магнитоиндуктивный принцип измерения не содержит подвижных частей, благодаря чему устройство устойчиво к механическому износу и подходит для задач в контуре охлаждения, водоподготовки, теплотехники, пищевого, химического и машиностроительного производства. Конфигурируемые выходы (коммутационный PNP/NPN, аналоговый, импульсный/частотный и IO-Link) упрощают интеграцию в системы автоматизации и позволяют адаптировать датчик под режим контроля или учета.

Для корректной работы необходимо обеспечить полностью заполненный участок трубопровода, достаточную электропроводность среды и отсутствие значительных воздушных включений. IFM SM7420 эффективно решает задачи защиты насосов от «сухого хода», контроля расхода в теплообменниках и фильтрационных узлах, а также мониторинга утечек и отклонений технологического процесса.

Признаки неисправности

  • Отсутствие выходного сигнала при наличии стабильного потока или, наоборот, срабатывания при его отсутствии.
  • Существенный дрейф нулевого значения, «плавающие» показания, нестабильность при постоянных условиях.
  • Несоответствие импульсного/частотного или аналогового выхода фактическому расходу, фиксируемому эталонным методом.
  • Постоянный аварийный статус, диагностические сообщения по IO-Link, невозможность конфигурирования.
  • Следы влаги в зоне разъема, коррозия, трещины корпуса, утечки по соединению Rc 3/4 DN20.

Типичные причины поломок

  • Неподходящая среда: недостаточная электропроводность, значительное содержание воздуха, неполностью заполненная труба.
  • Отложения и накипь, экранирующие измерительные электроды; загрязнение после длительной работы без фильтрации.
  • Химическая коррозия из-за агрессивных сред или неподходящих уплотнителей.
  • Превышение температурных и/или давленческих пределов, гидроудары, вибрации и механическая нагрузка на корпус и разъем.
  • Ошибки монтажа: недостаточные прямые участки, неблагоприятная ориентация, неправильное заземление и экранирование.
  • Проблемы питания, переполюсовка, обрыв или перегиб кабеля, негерметичное соединение в зоне разъема.
  • Некорректная параметризация выходов и масштабирования сигналов.

Как понять, что запчасть вышла из строя

Проведите последовательную проверку: визуальный осмотр (корпус, разъем, уплотнения), контроль питания и индикации состояния, подтверждение заполненности трубопровода и отсутствия воздуха. Сравните показания датчика с эталонной проверкой (например, контрольный расход по мерной емкости и времени) и снимите значения аналогового выхода мультиметром. Считайте диагностику по IO-Link и выполните сброс параметров с повторной калибровкой нуля. Если при соблюдении условий (проводимость, прямые участки, корректная конфигурация PNP/NPN/аналог/частота) показания отсутствуют или некорректны, фиксируется постоянная ошибка датчика или короткое замыкание выходов — велика вероятность выхода из строя. Наличие влаги внутри разъема или трещин корпуса также является признаком неисправности.

Рекомендации по уходу и эксплуатации

  • Соблюдайте допустимые параметры среды и давления, используйте совместимые уплотнители для Rc 3/4 DN20.
  • Обеспечьте правильный монтаж с прямыми участками до/после датчика и полным заполнением трубы.
  • Периодически промывайте и очищайте проходной канал от отложений мягкими средствами, избегайте абразивов и металлических щеток.
  • Применяйте фильтрацию среды для снижения загрязнения и кавитации; защищайте систему от гидроударов.
  • Проверяйте заземление и экранирование, используйте экранированные кабели, обеспечьте герметичность разъема.
  • Регулярно верифицируйте показания, документируйте параметры и при необходимости обновляйте конфигурацию через IO-Link.
  • Исключайте механическое натяжение кабеля и воздействия, способные повредить корпус и разъем.

При замене рекомендуется использовать оригинальную модель IFM SM7420 (SMK34XGXFRKG/US-100) и переносить действующие настройки, включая параметры масштабирования и логику выходов.

Характеристики

Производитель IFM
Тип запчасти Датчик (сенсор)



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Датчик потока магнитно-индуктивный IFM SM7420.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Датчик потока магнитно-индуктивный IFM SM7420 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
