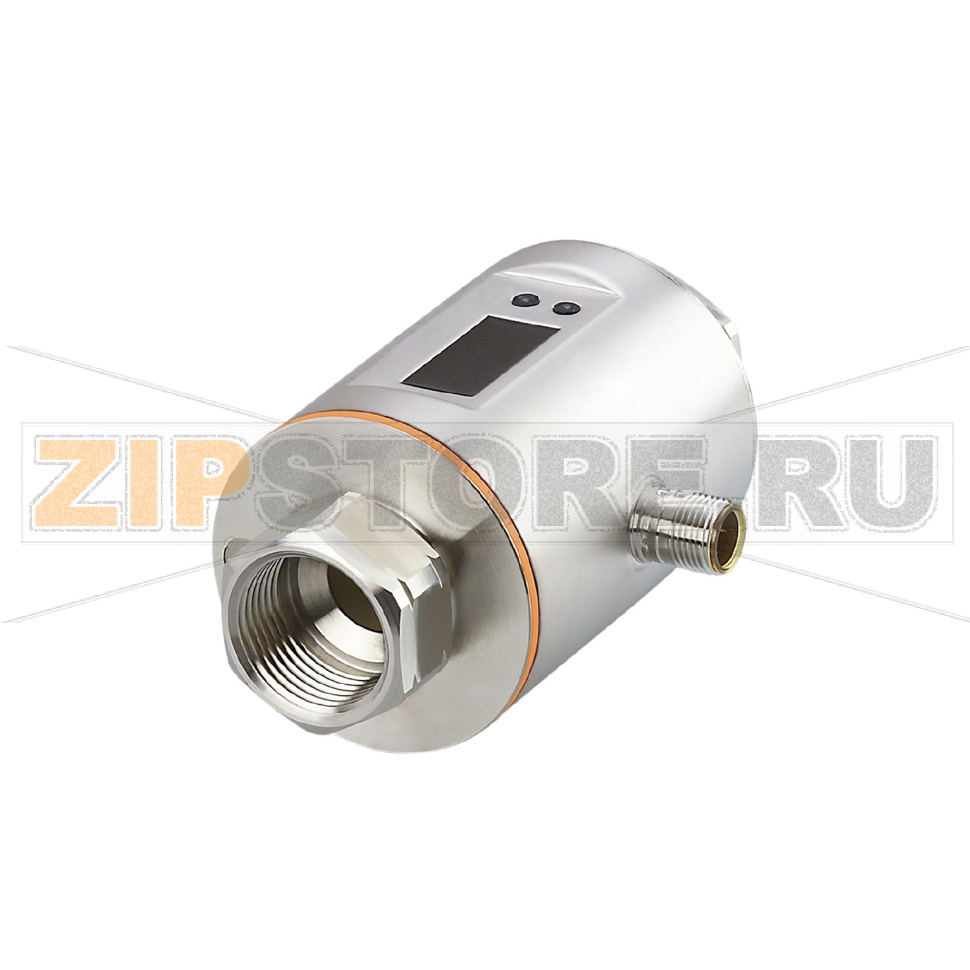

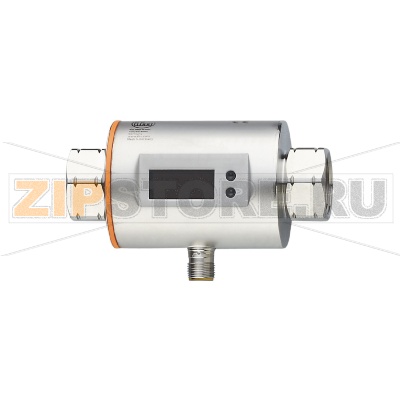

Датчик потока магнитно-индуктивный IFM SM7500

Описание товара

• Магнитно-индуктивный датчик потока
• PNP/NPN
• Коммутационный сигнал
• Аналоговый сигнал
• Импульсный сигнал
• IO-Link (конфигурируемый)
• Диапазон измерения 0,01...3 m³/h
• Диапазон измерения 0,2...50 l/min
• Температура измеряемой среды -10...70 °C
• Предел прочности по давлению 16 bar
• Rc 3/4 внутренняя резьба DN20
• Разъем

Датчик потока магнитно-индуктивный IFM SM7500 (каталожный номер SMK34GGXFRKG/US-100) предназначен для контроля и мониторинга расхода проводящих жидкостей в технологических установках. Устройство сочетает коммутационные, аналоговые и импульсные выходы с интерфейсом IO-Link, что упрощает интеграцию в современные системы автоматизации и позволяет настраивать режимы работы под конкретный процесс.

Область применения

IFM SM7500 применяют в системах охлаждения и смазки, на установках водоподготовки, в пищевой и химической промышленности, а также в общепромышленных контурах, где требуется точный и стабильный контроль расхода. Магнитно-индуктивный принцип подходит для водных и других проводящих сред; для непроводящих жидкостей подобные датчики не применяются.

Принцип работы и интеграция

Магнитно-индуктивный метод измеряет скорость потока по наведенной ЭДС в движущейся проводящей среде. IFM SM7500 формирует дискретные сигналы (PNP/NPN) для порогового контроля, выдает аналоговый сигнал для непрерывного измерения, а также импульсный сигнал для учета объема. Через IO-Link доступны настройка диапазонов, порогов и фильтрации, считывание диагностических метрик (например, стабильности сигнала и состояния датчика), а также быстрая параметризация при замене.

Монтаж и пусконаладка

Монтаж выполняется на трубопровод с внутренней резьбой Rc 3/4 (DN20). Рекомендуется прямолинейный участок трубы до и после места установки, отсутствие воздушных включений и заземление трубопровода. Перед вводом в эксплуатацию следует промыть систему, удалить пузыри, задать единицы измерения, пороги срабатывания и, при необходимости, активировать фильтрацию сигналов через IO-Link.

Как понять, что датчик вышел из строя

• Неадекватные показания: внезапные скачки, нулевой расход при реальном потоке, показания «замерзают».
• Ложные срабатывания дискретных выходов или отсутствие переключения при достижении порога.
• Отсутствие аналогового/импульсного сигнала на контроллере при исправной линии связи.
• Диагностика через IO-Link сообщает о внутренней ошибке, перегрузке выхода или некорректной проводимости среды.
• Физические признаки: конденсат внутри разъема, следы коррозии, механические повреждения корпуса.

Типичные причины поломок

• Превышение предела давления или гидроудары в системе.
• Работа с непроводящей жидкостью или средой с проводимостью ниже допустимой — потеря измерения и перегрузка по шуму.
• Отложения на электродах, загрязнение, накипь, длительная работа с абразивными частицами.
• Неправильная электрическая коммутация, перегрузка выходов, импульсные помехи и отсутствие заземления.
• Попадание влаги в разъем, нарушение герметичности.
• Температурные режимы за пределами допуска, частые термоциклы.

Рекомендации по уходу и профилактике

• Обеспечить стабильную проводимость и однородность среды; по возможности использовать дегазацию для удаления воздуха.
• Соблюдать гидравлические требования: прямые участки, отсутствие кавитации и резких сужений перед датчиком.
• Регулярно проверять состояние разъема, целостность кабеля, контакт и качество экранирования.
• Периодически проводить очистку участка трубопровода и датчика от отложений согласно регламенту процесса (без агрессивных мех. воздействий).
• Использовать защиту от перенапряжений, корректные предохранители по цепям питания и выходам.
• Фиксировать базовые показания и диагностические параметры через IO-Link; при отклонениях выполнять калибровочную проверку.
• Избегать длительной работы на предельных значениях температуры и давления; предусмотреть демпфирование гидроударов.

IFM SM7500 (SMK34GGXFRKG/US-100) удобен для модернизации: совмещает дискретный, аналоговый и импульсный каналы, а IO-Link ускоряет настройку и диагностику. При соблюдении правил монтажа, регулярной профилактике и корректной электрической защите датчик обеспечивает стабильный контроль расхода и предсказуемый срок службы в промышленной эксплуатации.
