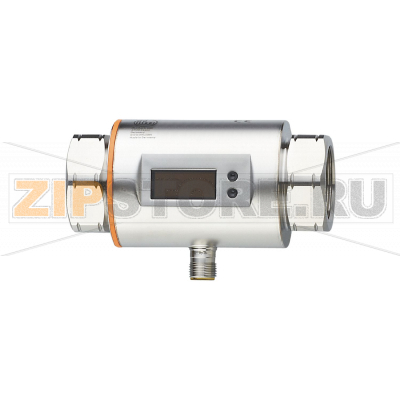

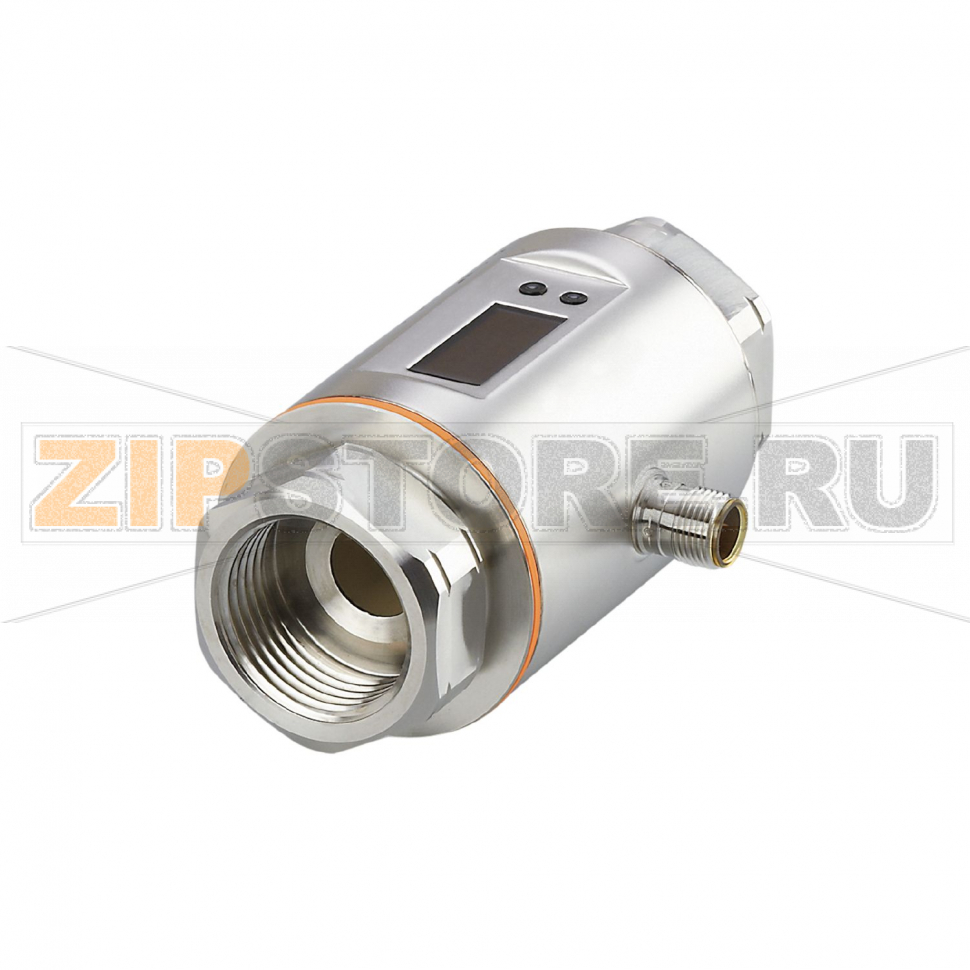

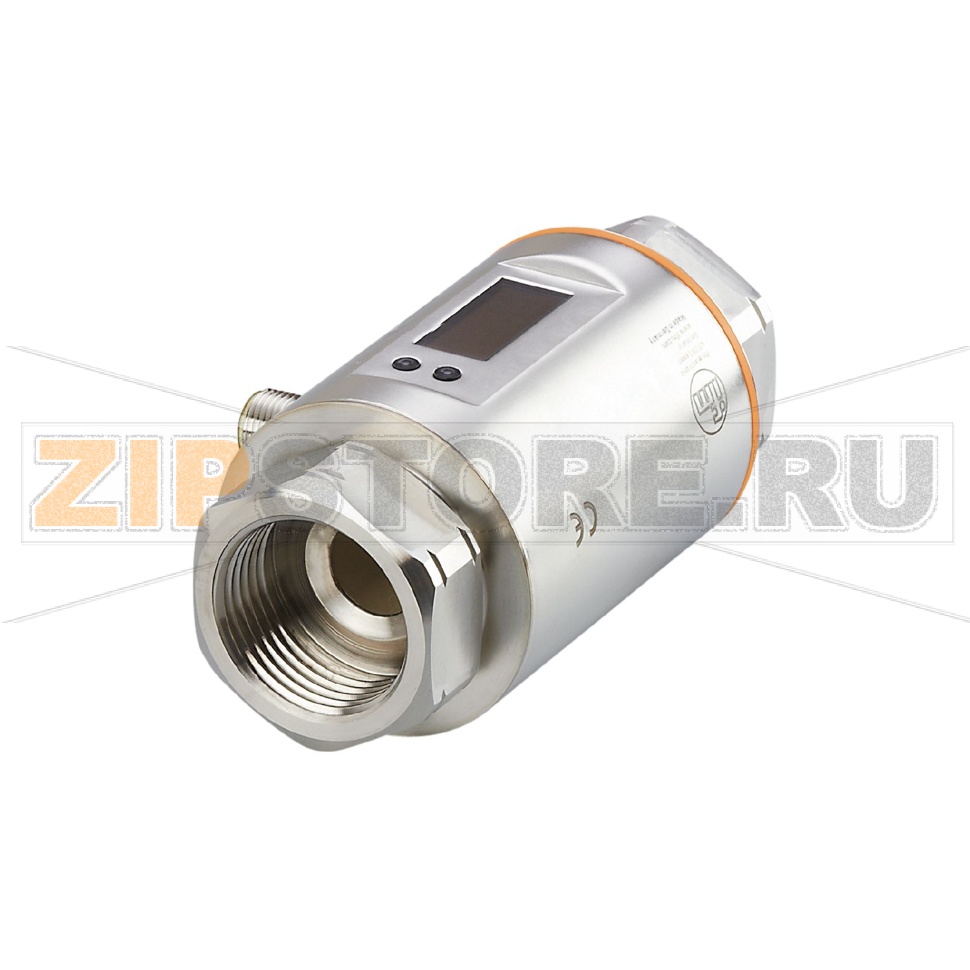

Датчик потока магнитно-индуктивный IFM SM8500

Описание товара

• Магнитно-индуктивный датчик потока
• PNP/NPN
• коммутационный сигнал
• аналоговый сигнал
• импульсный сигнал
• IO-Link
• (конфигурируемый)
• Диапазон измерения 0,01...6 m³/h
• Диапазон измерения 0,2...100 l/min
• Температура измеряемой среды -10...70 °C
• Предел прочности по давлению 16 bar
• Rc 1 внутренняя резьба DN25
• Разъем

Магнитно‑индуктивный датчик потока IFM SM8500 (каталожный номер SMK11GGXFRKG/US-100) предназначен для контроля и измерения расхода электрически проводящих жидкостей в промышленной автоматизации. Он сочетает коммутационные выходы PNP/NPN, аналоговый и импульсный выходы, а также интерфейс IO‑Link для параметрирования и диагностики. Такое сочетание делает прибор удобным для задач мониторинга контуров охлаждения, водоподготовки, технологических линий, дозирования и учета потребления.

Принцип измерения основан на законе электромагнитной индукции: при прохождении проводящей жидкости через измерительный участок формируется пропорциональный расходу сигнал. В конструкции нет подвижных частей, что снижает износ и повышает устойчивость к загрязнениям по сравнению с механическими расходомерами. Для корректной работы среда должна обладать достаточной электрической проводимостью; трубопровод должен быть заполнен без воздушных пробок, а участок монтажа — заземлен в соответствии с требованиями производителя.

IFM SM8500 с Rc 1 внутренней резьбой (DN25) устанавливается на соответствующие резьбовые ответные части. Рекомендуется соблюдать прямые участки до и после точки установки, избегать зон кавитации и сильных электромагнитных помех. Настройка порогов коммутации, шкалирование аналогового сигнала, параметры импульсного выхода и фильтрация осуществляются локально или через IO‑Link, что упрощает пусконаладку и повторяемость настроек.

Типовые причины поломок

• Недостаточная проводимость среды или наличие воздуха в трубопроводе (частично заполненная линия) приводит к нестабильным показаниям и ложным срабатываниям.
• Отложения, обрастание и загрязнения в измерительном канале ухудшают контакт с жидкостью и вызывают дрейф нуля, снижение точности и чувствительности коммутационных порогов.
• Абразивные включения, кавитация и гидроудары ускоряют износ, могут повредить измерительный участок и уплотнения.
• Превышение температурных и/или давленческих пределов вызывает деградацию материалов, разгерметизацию, отказ электроники.
• Ошибки монтажа: перекос резьбы Rc 1, чрезмерный крутящий момент, неподходящие уплотнители, отсутствие заземления.
• Электрические перегрузки, наводки, неправильная коммутация выходов (PNP/NPN), попадание влаги через разъем при нарушении герметизации.

Как понять, что запчасть вышла из строя

• Постоянный ноль на всех выходах при наличии реального потока или отсутствие переключения при достижении настроенного порога.
• Скачкообразные, хаотичные показания без изменения режима процесса; значимое расхождение с эталонным прибором.
• Отсутствие импульсов учета объема при сохранении потока или неправильная частота импульсов.
• Аварийные или диагностические сообщения по IO‑Link, индикация ошибок на корпусе, самопроизвольные перезагрузки.
• Следы влаги/коррозии в зоне разъема, перегрев корпуса, запах «подгорания» электроники.

Рекомендации по уходу и эксплуатации

• Поддерживайте трубопровод полностью заполненным, исключайте подсос воздуха. Обеспечьте надежное заземление участка.
• Периодически промывайте систему, предотвращайте отложения. При необходимости очищайте измерительный канал мягкими средствами, совместимыми с материалами устройства.
• Используйте фильтрацию/грязеуловители до датчика при наличии абразивов. Снижайте риск кавитации регулированием давления и плавностью пуска насосов.
• Контролируйте уплотнения и состояние резьбового соединения Rc 1, избегайте чрезмерного усилия при затяжке. Защищайте разъем от влаги, применяйте кабели с подходящей степенью защиты.
• Настраивайте гистерезис и демпфирование для устойчивой коммутации; корректно масштабируйте аналоговый и импульсный выходы.
• Используйте IO‑Link для резервного копирования параметров, считывания диагностик и планового контроля состояния.
• Соблюдайте предельные значения по температуре, давлению и средам, указанным производителем, чтобы избежать ускоренного износа.

При корректном монтаже и регулярной профилактике IFM SM8500 (SMK11GGXFRKG/US-100) обеспечивает стабильный контроль расхода, удобную интеграцию по IO‑Link и надежную работу без подвижных частей. Для критичных участков рекомендуется периодическая верификация показаний по эталону и журналирование диагностических данных для раннего выявления отклонений.
