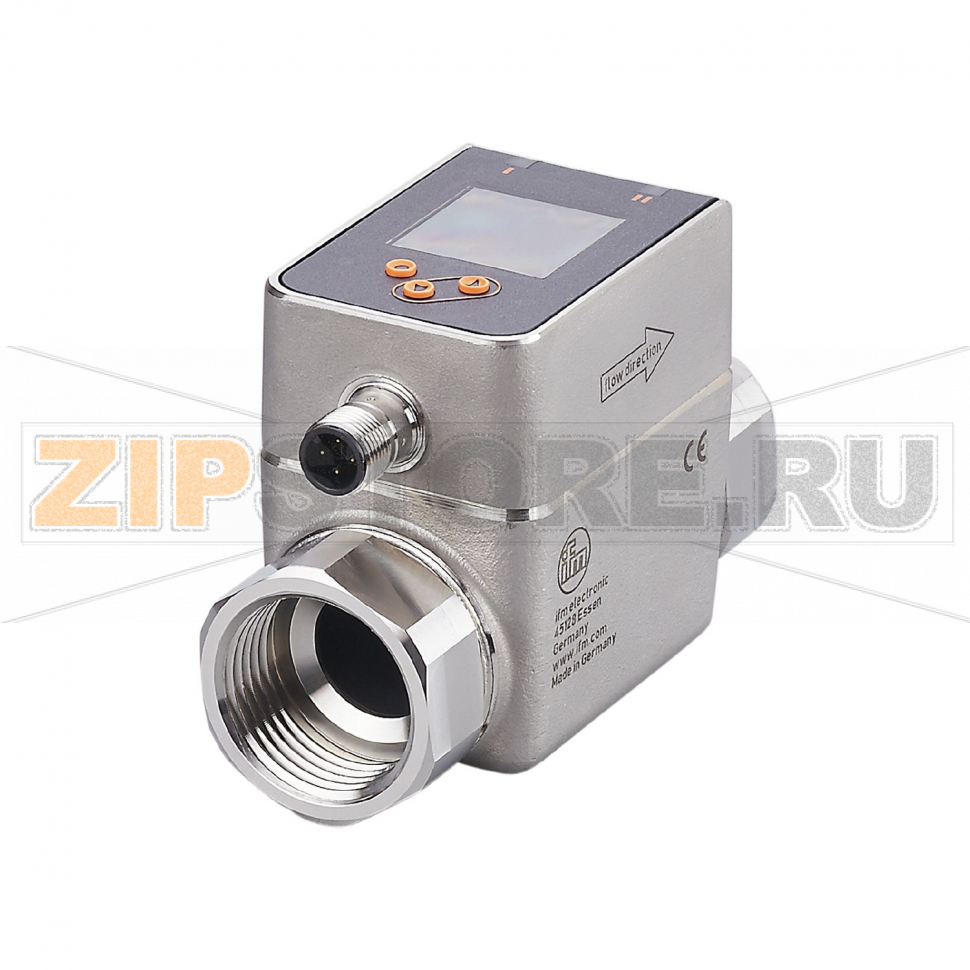

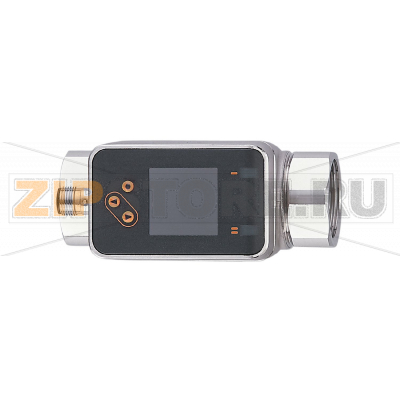

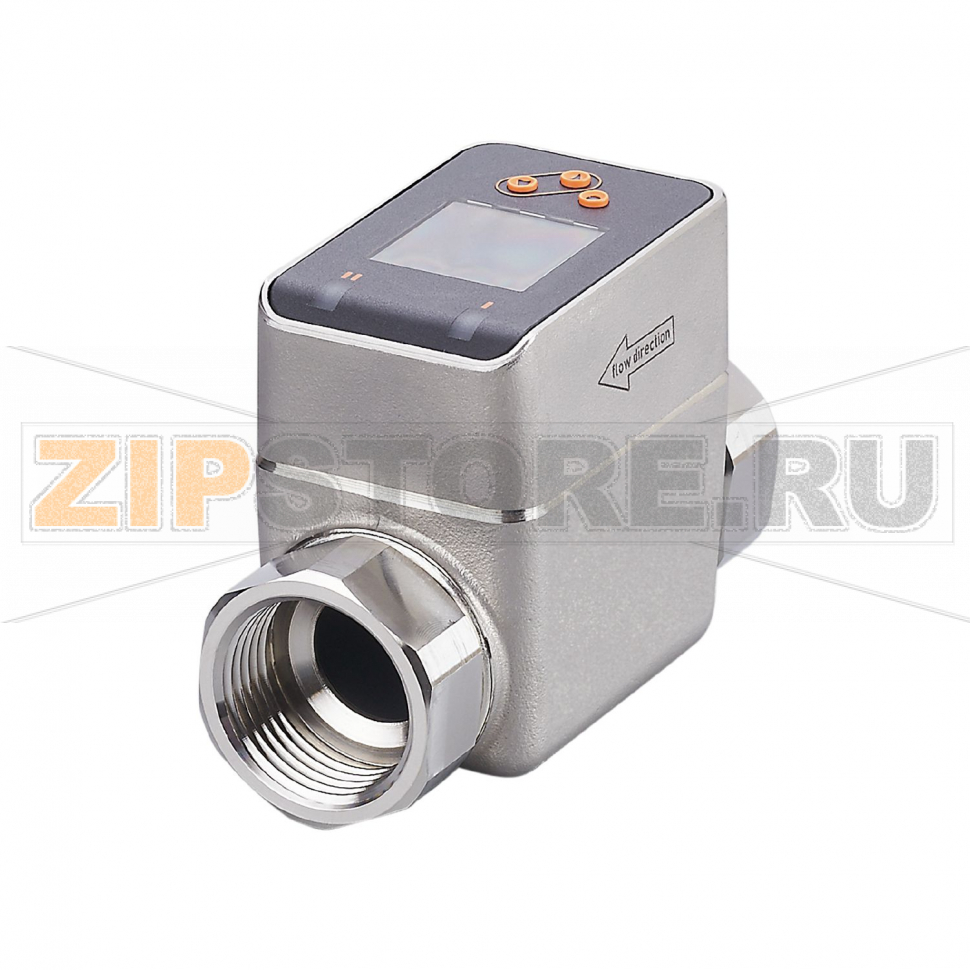

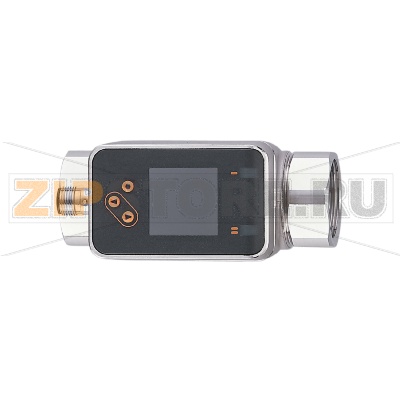

Датчик потока магнитно-индуктивный IFM SM8621

Описание товара

• Магнитно-индуктивный датчик потока
• PNP/NPN
• коммутационный сигнал
• аналоговый сигнал
• импульсный сигнал
• IO-Link
• частотный сигнал
• (конфигурируемый)
• Диапазон измерения 0,012...9 m³/h
• Диапазон измерения 0,2...150 l/min
• Предел прочности по давлению 16 bar
• 1" NPT DN25
• Разъем

Датчик потока магнитно-индуктивный IFM SM8621 (SMN11XGXFRKG/US-100) предназначен для мониторинга и управления расходом проводящих жидкостей в технологических установках. Принцип магнитно-индуктивного измерения исключает подвижные части, что уменьшает износ, снижает риски засорения и обеспечивает стабильность показаний. Конфигурируемые выходы позволяют использовать устройство как в роли порогового датчика, так и как средство непрерывного контроля, интегрируя его в системы с дискретными, аналоговыми, импульсными и частотными интерфейсами, а также через IO-Link для параметрирования и диагностики.

IFM SM8621 ориентирован на задачи контроля охлаждающих контуров, технической воды, моющих и технологических растворов, где критично своевременно выявлять отклонения расхода. Корпус и процессное присоединение обеспечивают надежную установку на трубопроводе, а электронная часть поддерживает гибкую настройку порогов срабатывания и масштабирования сигналов под требуемые рабочие диапазоны. Отсутствие механических измерительных элементов минимизирует влияние каверн, вибраций и пульсаций потока при корректно выполненном монтаже.

Причины неисправностей

• Неправильный монтаж: недостаточные прямые участки, наличие воздушных пробок, неполное заполнение трубопровода, неверное ориентирование сенсора.
• Нарушение требований к среде: слишком низкая электропроводность жидкости, агрессивные химические воздействия, вызывающие коррозию электродов или уплотнений.
• Гидроудары и превышение предельных параметров по давлению или температуре, механические нагрузки на процессное присоединение.
• Загрязнение: отложения на измерительных поверхностях, накипь, биообрастание, влияющие на стабильность измерений.
• Электрические факторы: ошибки подключения, переполюсовка, импульсные перенапряжения, некорректное заземление/экранирование.
• Нарушение герметичности разъема или уплотнений, попадание влаги в электронику.
• Ошибки параметрирования: некорректные пороги, фильтры, масштабирование, настройки выходов и IO-Link.

Как понять, что датчик (запчасть) вышел из строя

• Показания расхода нестабильны без изменения процесса или «залипают» на одном значении.
• Отсутствует переключение дискретных выходов при очевидном наличии потока или ложные срабатывания.
• Аналоговый выход на нуле/максимуме вне зависимости от реального расхода.
• На панели индикации/светодиодах — постоянная аварийная индикация, код ошибки или диагностика по IO-Link.
• После холодного старта датчик не проходит самотестирование либо не определяется контроллером.
• Наблюдается течь по резьбе/уплотнениям, следы конденсата внутри разъемной зоны, коррозия контактов.

Рекомендации по монтажу и эксплуатации

• Обеспечьте заполнение трубы жидкостью и избегайте воздушных карманов; вертикальная установка с потоком снизу вверх снижает риск завоздушивания.
• Соблюдайте прямые участки до/после датчика согласно лучшим практикам трубопроводной обвязки для стабилизации профиля потока.
• Гарантируйте достаточную электропроводность среды для корректной работы магнитно-индуктивного принципа.
• Выполняйте надежное заземление и экранирование кабелей, избегайте совместной прокладки с силовыми линиями без разделения.
• Настройте пороги, фильтры, время отклика и масштабирование сигналов под фактический технологический режим; при наличии — сохраните конфигурацию через IO-Link.

Уход и профилактика

• Периодически проверяйте герметичность процессного соединения 1" NPT и состояние уплотнений; контролируйте момент затяжки согласно нормам трубной резьбы.
• Осматривайте разъем: целостность уплотнительного кольца, отсутствие влаги и окислов; используйте кабели соответствующего класса защиты.
• Планово промывайте участок трубопровода для удаления отложений; при стойких образованиях применяйте совместимые моющие средства.
• Исключайте гидроудары: устанавливайте арматуру с плавным закрытием, демпферы давления при необходимости.
• Проводите периодическую верификацию показаний по эталонному расходомеру или контрольному методу и корректируйте параметры при необходимости.
• Храните и транспортируйте IFM SM8621 в чистоте и сухости, защищая от ударов и статического электричества.

При соблюдении указанных рекомендаций датчик IFM SM8621 (SMN11XGXFRKG/US-100) обеспечивает надежный и предсказуемый контроль расхода в промышленных условиях, облегчая диагностику и обслуживание за счет настраиваемых выходов и возможностей удаленного параметрирования.
