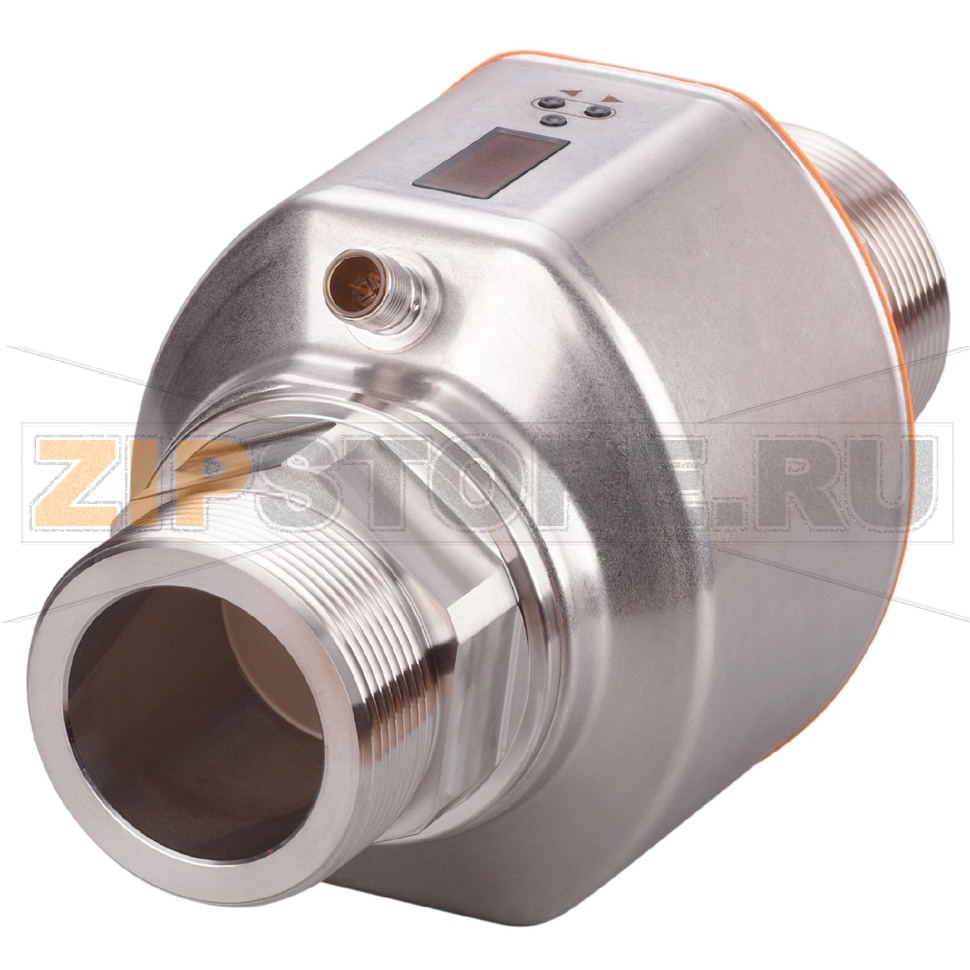

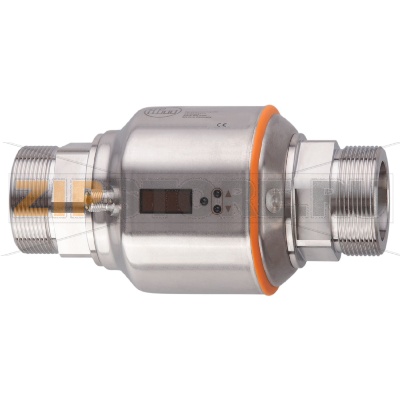

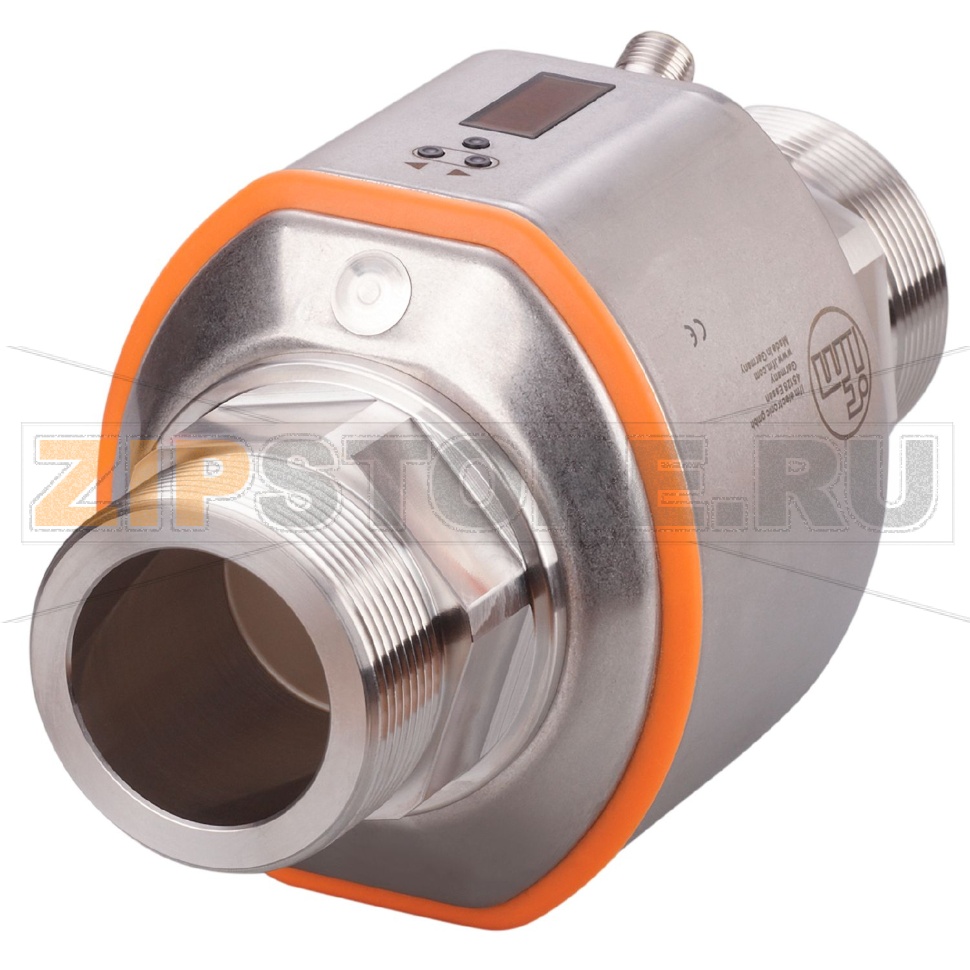

Датчик потока магнитно-индуктивный IFM SM9004

Описание товара

• Магнитно-индуктивный датчик потока
• аналоговый сигнал
• Диапазон измерения 0,3...18 m³/h
• Диапазон измерения 5...300 l/min
• Температура измеряемой среды -10...70 °C
• Предел прочности по давлению 16 bar
• G 2 DN50
• Разъем

Назначение и принцип работы

Датчик потока магнитно-индуктивный IFM SM9004 (каталожный номер SMR21XGX50KG/US) предназначен для контроля и измерения расхода проводящих жидкостей в промышленных системах водоснабжения, охлаждения, промывки и технологических линиях. Принцип основан на законе электромагнитной индукции: проходящая через измерительный участок проводящая среда в магнитном поле формирует сигнал, пропорциональный объемной скорости потока. Отсутствие подвижных частей снижает риск заклинивания и износа, что важно при работе с загрязненными средами и при переменных режимах. Аналоговый выход обеспечивает интеграцию с ПЛК и системами автоматизации для мониторинга, регулирования и построения трендов.

Области применения и монтаж

IFM SM9004 используется для воды, водных растворов и иных проводящих жидкостей в системах охлаждения станков, HVAC, пищевой и химической промышленности при условии совместимости материалов с средой. Резьбовое подключение G 2 для трубопровода DN50 обеспечивает установку на магистралях среднего и большого расхода. Для стабильных показаний рекомендуется монтаж на заполненный участок трубы, без воздушных карманов, с соблюдением прямых участков до и после точки установки и корректным ориентированием в соответствии с направлением потока. Не допускается применение с непроводящими жидкостями.

Причины возможных отказов

• Гидроудары и кратковременное превышение допустимого давления, вызывающие повреждение измерительной трубки или уплотнений.
• Отложения, накипь и загрязнения, экранирующие электроды и искажающие сигнал.
• Работа вне допустимого температурного диапазона измеряемой среды, термоциклирование без компенсации.
• Неверное заземление и экранирование кабеля, электромагнитные помехи от частотных преобразователей и пусковой аппаратуры.
• Проникновение влаги в разъем вследствие неправильной сборки или повреждения уплотнений.
• Несовместимость материалов с агрессивной средой, ведущая к коррозии или эрозии.
• Эксплуатация при наличии воздуха/газовых включений или на частично пустом трубопроводе.

Как понять, что запчасть вышла из строя

• Отсутствие аналогового сигнала или его внезапное падение до нуля при наличии потока.
• Нестабильные, «скачущие» показания без изменения реального расхода.
• Систематический дрейф нуля, заметная погрешность по сравнению с эталонным прибором.
• Частые ложные аварии/срабатывания по порогам при нормальном режиме.
• Нагрев корпуса вне обычных условий, следы коррозии или подтеков на соединениях.
• Конденсат или следы влаги в зоне разъема, потемнение контактов.

Рекомендации по уходу и эксплуатации

• Обеспечьте фильтрацию среды на входе системы для снижения риска отложений и абразивного износа.
• Планово очищайте измерительный участок от накипи и биопленок, соблюдая совместимость моющих средств с материалами.
• Избегайте гидроударов: применяйте плавный пуск насосов и управление запорной арматурой без резких закрытий.
• Проверяйте целостность уплотнений и плотность соединения разъема, периодически осматривайте кабель на предмет повреждений.
• Обеспечьте корректное заземление и экранировку сигнальных линий, прокладывайте кабели вдали от силовых трасс.
• Регулярно проводите поверочный контроль показаний по эталонному расходомеру или по стабильным технологическим условиям.
• Не допускайте работы на незаполненной трубе; при наличии воздуха выполняйте развоздушивание линии.
• Соблюдайте температурные и давленческие ограничения процесса; контролируйте условия при переходных режимах.

При подборе замены или интеграции датчика потока IFM SM9004 (SMR21XGX50KG/US) учитывайте тип и проводимость жидкости, требуемый диапазон расхода и условия монтажа. Корректное подключение, защита от помех и соблюдение регламентов обслуживания обеспечивают стабильную работу и точные измерения в автоматизированных системах.
