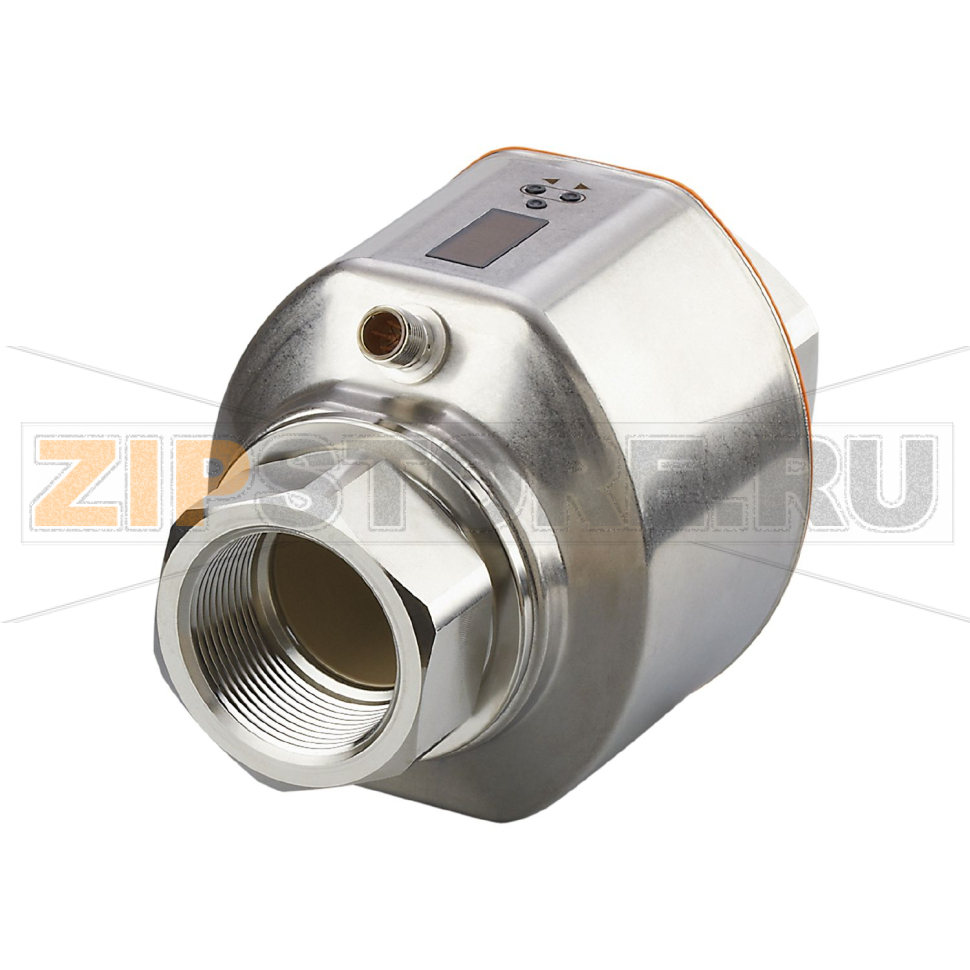

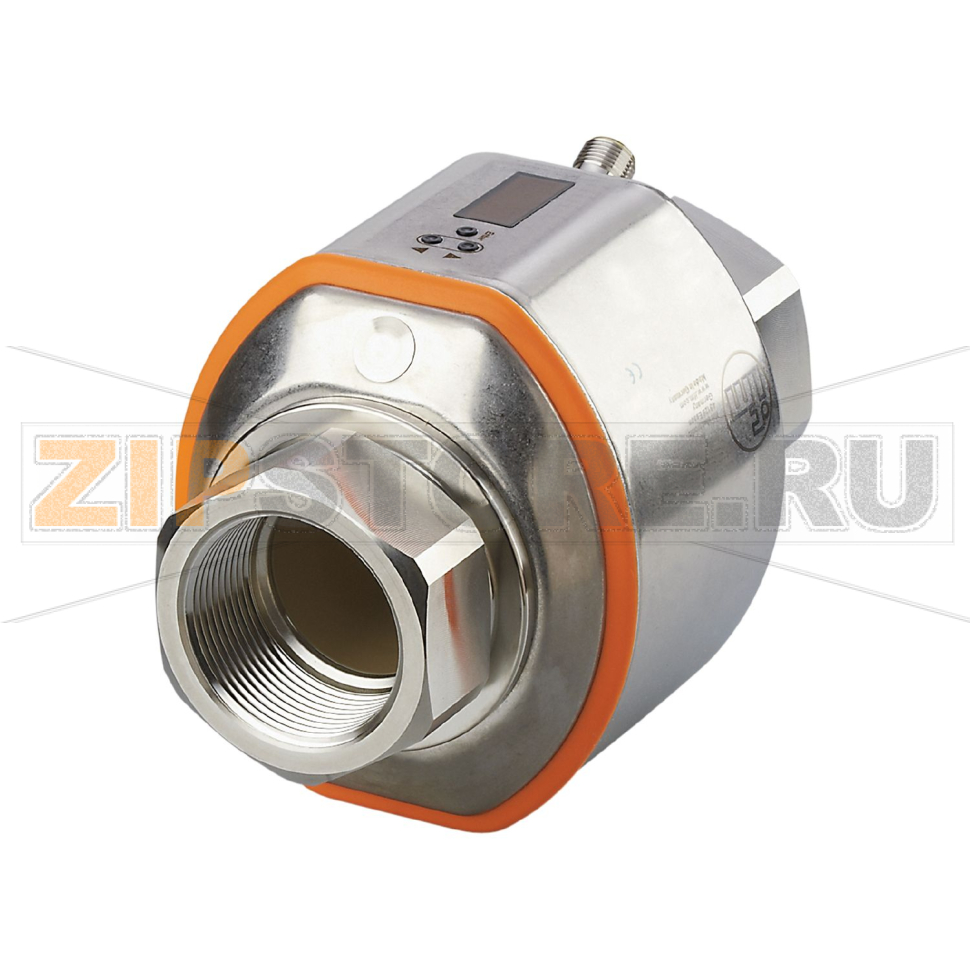

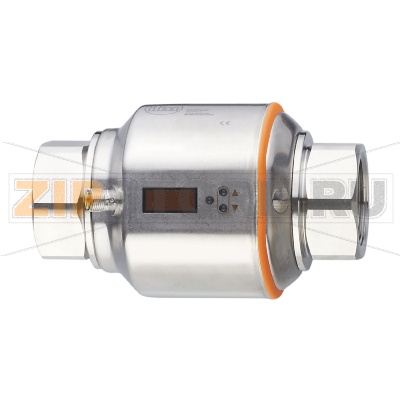

Датчик потока магнитно-индуктивный IFM SM9601

Описание товара

Датчик потока магнитно-индуктивный IFM SM9601 (каталожный номер SMN32XGXFRKG/US-100) предназначен для мониторинга и управления потоками проводящих жидкостей в технологических и инженерных системах. Отсутствие подвижных частей снижает износ, а принцип измерения на основе закона Фарадея обеспечивает устойчивость к изменению плотности и вязкости среды. Устройство применимо в системах охлаждения, водоснабжения, в контуре теплообменников, на производственных участках дозирования и промывки, где необходим стабильный контроль расхода и диагностируемость.

Конфигурируемые выходы позволяют интегрировать SM9601 в разные архитектуры автоматизации: дискретный (PNP/NPN) для пороговой сигнализации, аналоговый для непрерывного контроля, импульсный/частотный для учета и передачи расхода в виде частоты, а также IO-Link для параметрирования, чтения диагностических данных и удаленного бэкапа настроек. Это облегчает пусконаладку и повышает прозрачность работы узла.

Для корректной работы важно обеспечить полностью заполненный участок трубопровода, прямолинейные участки до и после места установки, надежное заземление и достаточную электропроводность среды. Резьбовое присоединение 1 1/2" NPT (DN40) упрощает монтаж в существующие магистрали, а разъемное электрическое подключение ускоряет сервисные операции.

Причины поломок

• Отложения и обрастание электродов (накипь, шлам, продукты коррозии), ухудшающие контакт с проводящей жидкостью.
• Гидроудары и вибрации, вызывающие механические напряжения корпуса и уплотнений.
• Кавитация и работа на неполностью заполненной трубе, приводящие к нестабильным показаниям и перегрузке электроники.
• Перенапряжения в цепях питания/сигнала, ошибки в заземлении и экранировании.
• Попадание влаги через поврежденные уплотнения или неплотно затянутый разъем.
• Агрессивные среды, несовместимые с материалами проточной части и электродов.
• Нарушение условий температуры и давления, длительная эксплуатация за пределами допуска.

Как понять, что запчасть вышла из строя

• Нулевые показания при очевидном наличии потока или значительный дрейф показаний без изменений в процессе.
• Скачки/шум сигнала, ложные срабатывания дискретного выхода, нестабильность аналогового/частотного выходов.
• Сообщения об ошибках и коды неисправностей на индикаторе, отсутствие связи по IO-Link.
• Отсутствие реакции на параметрирование, невозможность сохранить или восстановить настройки.
• Следы влаги в разъеме, конденсат под окном индикатора, потемнение или перегрев электроники.
• Нарушение герметичности: подтекания на резьбовом соединении или корпусе.

Рекомендации по уходу и эксплуатации

• Плановая очистка: периодически промывайте систему и, при необходимости, выполняйте щадящую химочистку, совместимую с материалами датчика; избегайте абразивной механической чистки электродов.
• Стабильная гидравлика: защищайте узел от гидроударов (плавный пуск насосов, корректная арматура), исключайте работу на пустой трубе.
• Качество среды: по возможности фильтруйте твердые включения, контролируйте электропроводность и отсутствие газовых пробок.
• Электрика и связь: проверяйте целостность кабеля, состояние разъема и уплотнителей, корректность заземления и экранирования; применяйте защиту от перенапряжений.
• Периодическая верификация: сверяйте показания с эталонным расходом, контролируйте нулевую точку; при наличии – используйте IO-Link для диагностики и резервного копирования параметров.
• Условия среды: соблюдайте допустимые диапазоны температуры и давления; контролируйте отсутствие конденсата при перепадах температур.
• Монтаж: придерживайтесь требуемых прямых участков до/после датчика, обеспечьте соосность и надлежащий момент затяжки резьбового соединения 1 1/2" NPT.

IFM SM9601 (SMN32XGXFRKG/US-100) обеспечивает точный и повторяемый контроль расхода в системах водоподготовки, холодильных и тепловых контурах, на технологических линиях. Корректный монтаж, регулярная профилактика и использование диагностических возможностей IO-Link повышают надежность узла и снижают риск незапланированных остановок.
