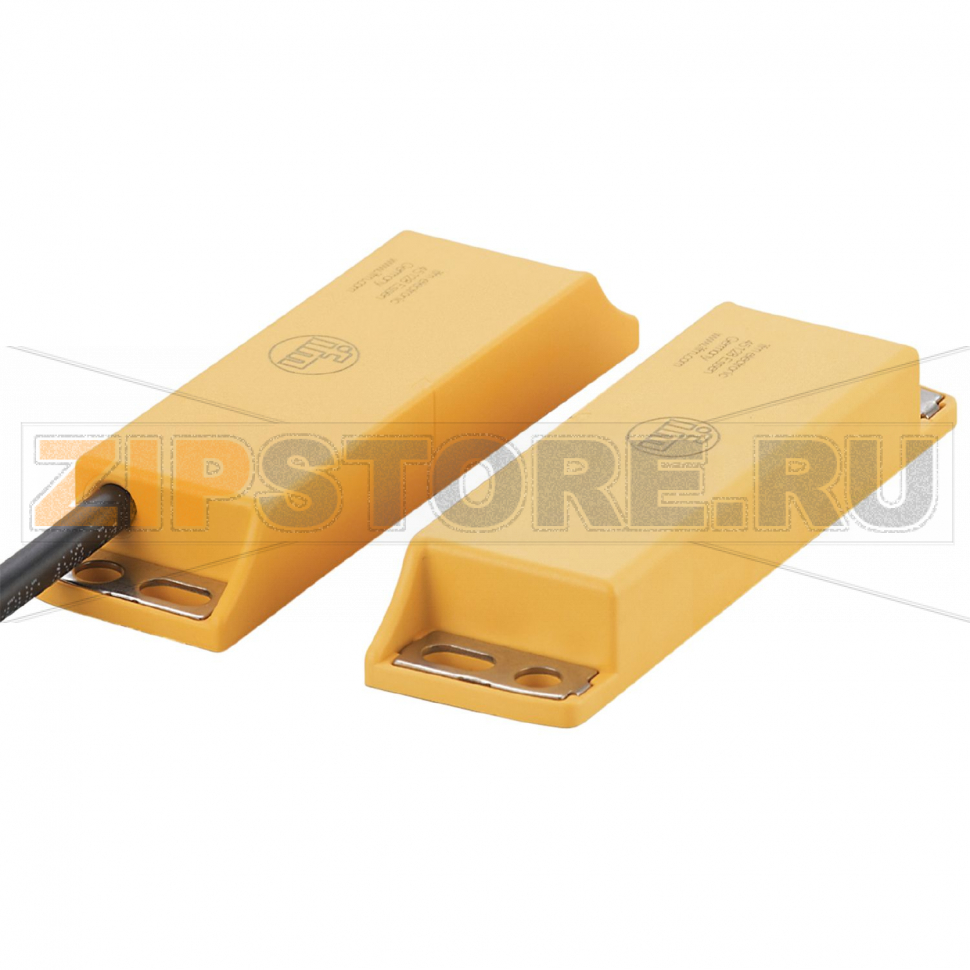

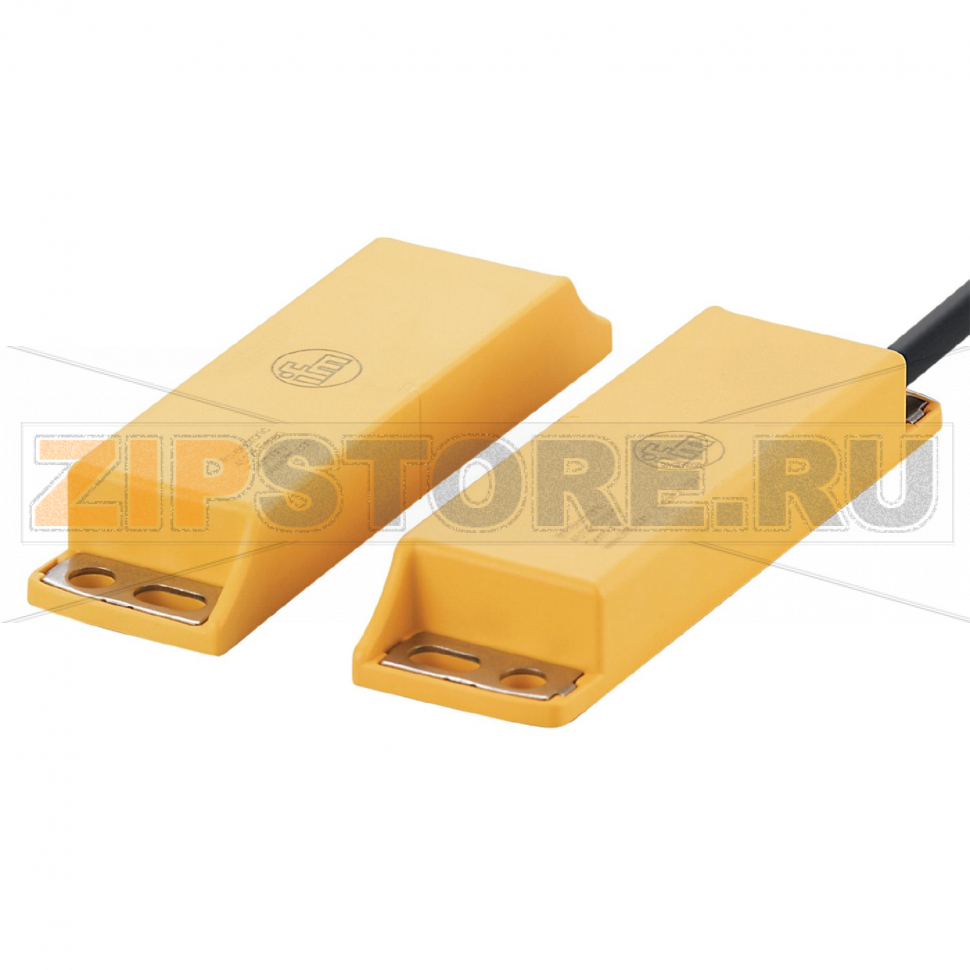

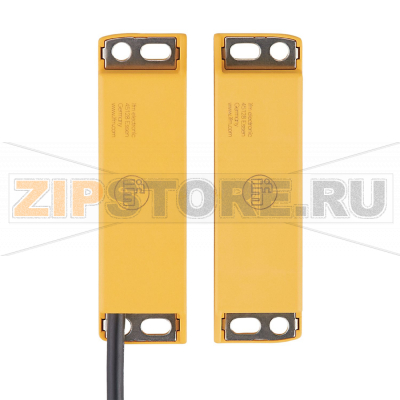

Датчик магнитно закодированный IFM MN504S

Каталожный номер MN46008-AKOG/-H
Розничная цена
83 EUR с НДС
array(34) { ["id"]=> string(6) "526534" ["product_id"]=> string(6) "588737" ["id_1c"]=> NULL ["sku"]=> string(15) "MN46008-AKOG/-H" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(8172) ["primary_price"]=> string(9) "86.018472" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "b2db17f383acf6aec3bda4992bc22579" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(8172) ["unconverted_price"]=> float(82.8) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(8172) ["original_compare_price"]=> float(0) ["features"]=> array(2) { ["brend"]=> array(1) { [42527]=> string(3) "IFM" } ["tip_zapchasti"]=> array(1) { [43459]=> string(12) "Кабель" } } }
8 172 с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Описание

Магнитно закодированный датчик IFM MN504S (вариант MN46008-AKOG/-H) предназначен для надежного контроля положения и состояния механизмов с использованием кодированного магнитного привода. Компактный корпус 88 × 13,1 × 25 мм позволяет устанавливать устройство в ограниченном пространстве, а высокая степень защиты IP67/IP69K обеспечивает стойкость к пыли, влаге и мойке под высоким давлением при соблюдении требований к прокладке защищенного кабеля. Датчик рассчитан на работу в цепях постоянного тока, имеет 3-проводное подключение и поддерживает быстрое переключение с частотой до 150 Гц, что делает его пригодным для динамичных производственных процессов.

Ключевые характеристики

  • Принцип действия: магнитно закодированный датчик положения.
  • Габариты: 88 × 13,1 × 25 мм.
  • Диапазон срабатывания: 8 мм, установка незаподлицо (нефлаш).
  • Выходы: 2 × нормально открытый, 1 × нормально закрытый; потенциал-независимые.
  • Питание: DC, 3-проводное подключение.
  • Кабель: 2 м, материал оболочки — PVC (поливинилхлорид).
  • Степень защиты: IP67 и IP69K (при правильной защите и укладке кабеля).
  • Температура окружающей среды: −25…+80 °C.
  • Частота переключения: до 150 Гц.

Область применения

IFM MN504S используется для контроля положения дверей и кожухов, фиксации конечных положений исполнительных механизмов, мониторинга перемещений кареток и захватов, а также в упаковочном, пищевом и общем машиностроении. Магнитное кодирование снижает риск ложных срабатываний по сравнению с простыми герконовыми или магнитными датчиками.

Монтаж и особенности эксплуатации

  • Незаподлицовая установка: соблюдайте минимальные зазоры до металлических поверхностей по периметру, чтобы не уменьшить чувствительность.
  • Используйте соответствующий кодированный магнит-актуатор и выдерживайте расчетный рабочий зазор 8 мм.
  • Обеспечьте защиту кабеля от перегибов и натяжений, применяйте вводы с уплотнением для сохранения IP-класса.
  • Избегайте близости сильных магнитных полей и сварочного тока.

Причины поломок

  • Механическое повреждение корпуса или кабеля, перегибы и усталостные изломы жил.
  • Попадание влаги из-за нарушенной герметизации или неправильной прокладки.
  • Превышение допустимой температуры окружающей среды.
  • Электрические перегрузки: перенапряжение, ошибочная полярность, наводки.
  • Нарушение монтажных расстояний при незаподлицовой установке, приводящее к деградации дальности.
  • Агрессивные химические среды, несовместимые с PVC-оболочкой.
  • Длительное воздействие сильных магнитов, вызывающее расстройку срабатывания.

Как понять, что запчасть вышла из строя

  • Выходы «зависают» во включенном или выключенном состоянии вне зависимости от положения магнитного привода.
  • Нестабильное, прерывистое переключение при фиксированном положении механики.
  • Снижение рабочей дистанции: срабатывание происходит только на предельно малом зазоре или отсутствует вовсе.
  • Отсутствие реакции в системе управления при известном исправном подключении и питании.
  • Повышенное сопротивление контактов или атипичные уровни сигнала на выходах.
  • Визуальные дефекты: трещины корпуса, следы влаги под уплотнениями, повреждения кабеля.

Рекомендации по уходу и профилактике

  • Периодически проверяйте целостность кабеля, герметичность вводов и фиксацию датчика.
  • Очищайте поверхность мягкими нейтральными средствами; не используйте абразивы и растворители, разрушающие PVC.
  • Контролируйте зазоры и соосность с магнитным приводом, исключайте контактные удары.
  • Защищайте линии питания и сигнальные цепи от импульсных перенапряжений.
  • Соблюдайте минимальные радиусы изгиба кабеля и применяйте разгрузку от натяжения.
  • При сезонных остановках проверяйте работоспособность: тестовое срабатывание и стабильность выхода на частоте переключения до 150 Гц по необходимости.

Синонимы

  • Магнитокодовый датчик
  • Магнитно-кодированный выключатель
  • Датчик положения с магнитным кодом
  • Кодированный магнитный датчик
  • Магнитный датчик дверей/кожухов
  • Магнитный концевой датчик (кодированный)
  • Датчик положения с кодированным магнитом
  • Сенсор магнитно закодированный IFM MN504S

MN46008-AKOG/-H — практичный выбор для промышленных систем, требующих устойчивого и воспроизводимого контроля положения при повышенных требованиях к защите от влаги и загрязнений.

Характеристики

Производитель IFM
Тип запчасти Кабель



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Датчик магнитно закодированный IFM MN504S.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Датчик магнитно закодированный IFM MN504S на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
