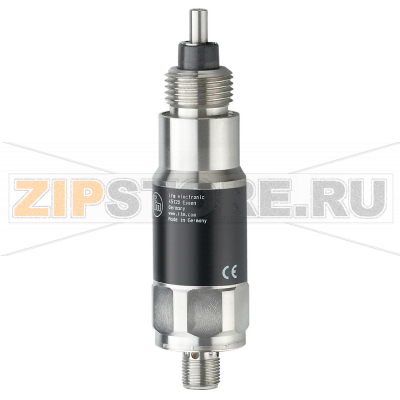

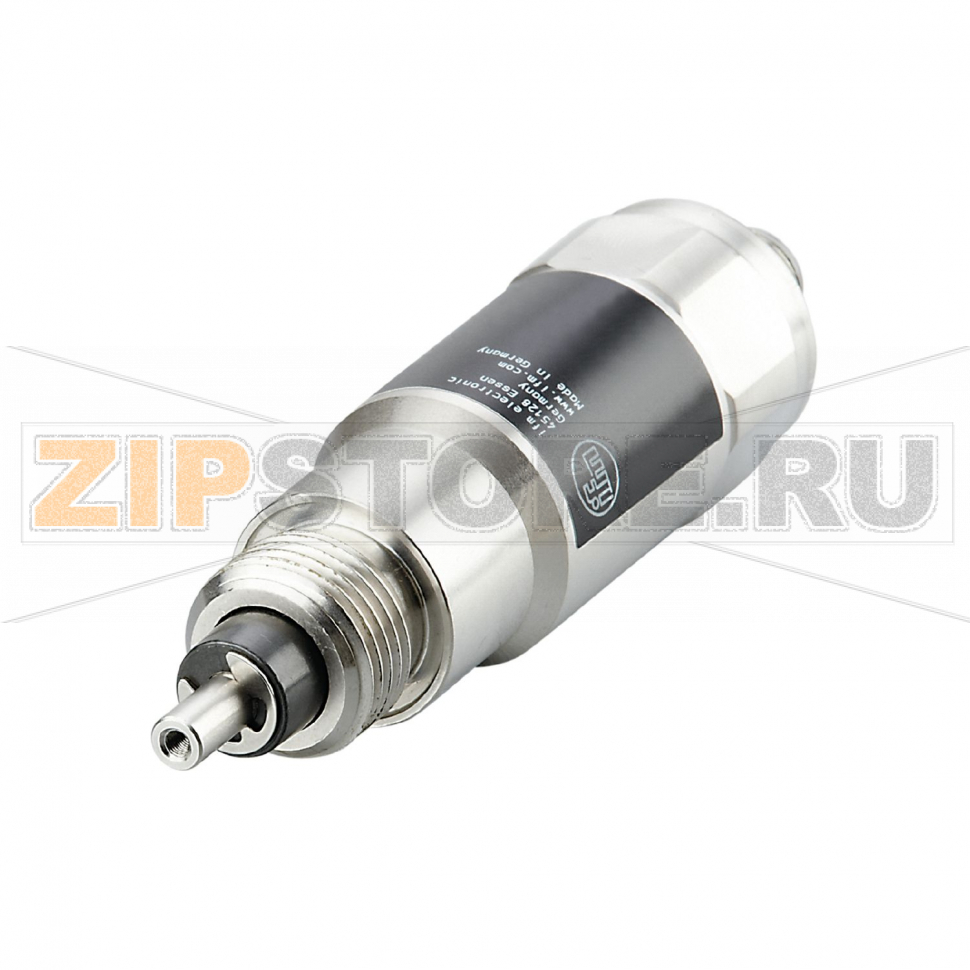

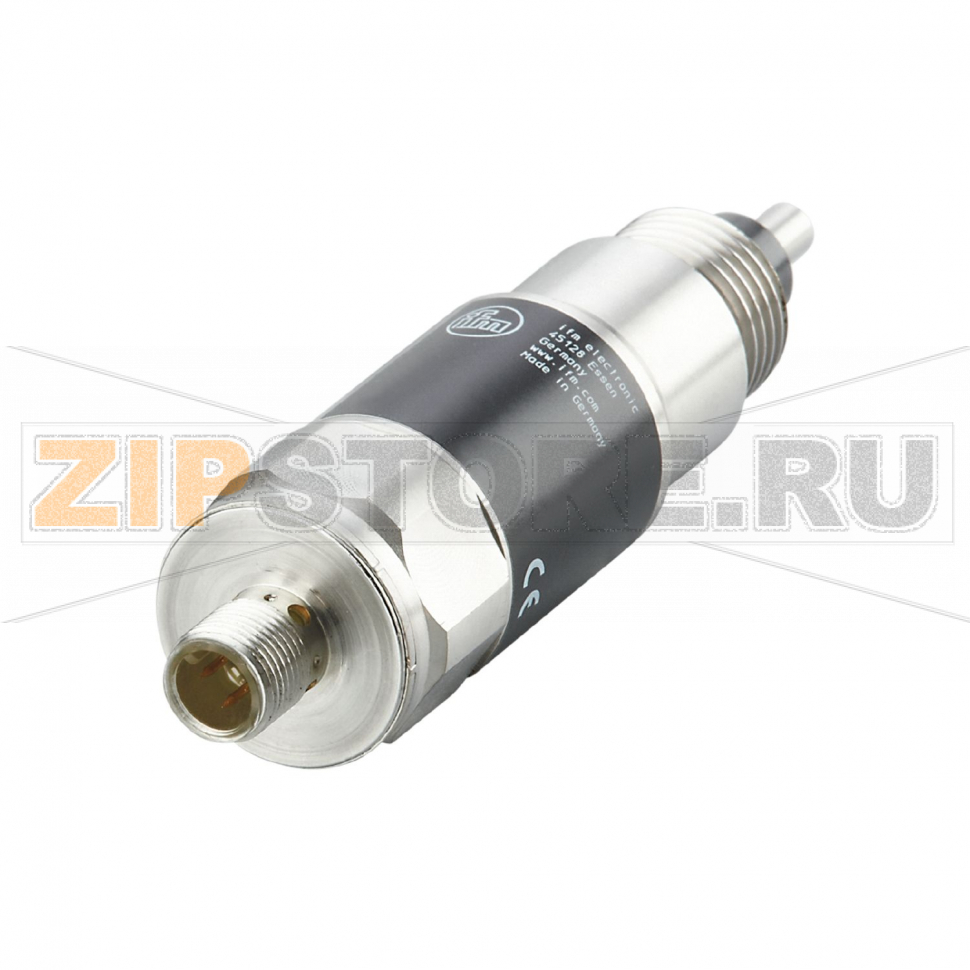

Датчики магнитные с двумя точками переключения для диагностики тормоза IFM M95008

Описание товара

• Магнитный датчик
• 2 x нормально открытых коммутационных выхода
• Питание: DC
• Разъем: M12
• Степень защиты: сторона плунжера — IP20; сторона разъема — IP67
• 2‑проводный
• Диапазон температур окружающей среды: −40…+70 °C
• Частота переключения: 0,5 Hz

Датчики магнитные с двумя точками переключения для диагностики тормоза IFM M95008 (каталожный номер M9G4015PARKG/A/US) предназначены для контроля положения и состояния тормозных узлов в промышленном оборудовании. Две независимые точки срабатывания позволяют мониторить два характерных положения, например «тормоз отпущен» и «тормоз затянут», а также фиксировать промежуточные или аварийные состояния. Такое решение упрощает интеграцию в системы ПЛК и повышает надежность диагностики без применения механических концевиков.

Датчик IFM M95008 устанавливается рядом с подвижным элементом тормоза или ответной магнитной меткой. При проходе зоны чувствительности по каждой из двух уставок формируется отдельный сигнал, что позволяет логике управления определять корректность хода и время переходов. Разъем M12 облегчает сервис и замену, а разделение степеней защиты (IP20 на стороне плунжера и IP67 на стороне разъема) подчеркивает необходимость правильного монтажа: чувствительную часть следует защищать от пыли и стружки, а соединение — от влаги и вибраций.

Область применения — крановое и подъемно‑транспортное оборудование, приводы с безопасным остановом, тормоза на редукторах и шпинделях, специализированные механизмы с контролем двух положений. Низкая частота переключения 0,5 Гц соответствует задачам позиционного контроля и диагностики, где важны стабильность и воспроизводимость срабатываний.

Причины поломок

• Механическое воздействие: удар, перекос или неправильная фиксация датчика относительно магнитной метки.
• Засорение зоны чувствительности ферромагнитной стружкой/частицами, экранрующими магнитное поле.
• Проблемы с электропитанием: нестабильное DC‑напряжение, импульсные помехи, нарушение полярности при подключении.
• Попадание влаги или масел в зону IP20 при отсутствии экранирования или кожуха.
• Вибрации и разболтанность разъема M12, излом жил кабеля.
• Превышение температурного диапазона (−40…+70 °C) или термоциклирование без компенсации.
• Неправильный зазор между датчиком и магнитной меткой, смещение уставок из‑за износа тормозного узла.

Как понять, что запчасть вышла из строя

• Один или оба выхода перестали переключаться при очевидном перемещении тормозного механизма.
• Нестабильные срабатывания: дрожание сигнала, ложные переключения при вибрациях.
• Несогласованность логики: оба выхода одновременно активны либо постоянно неактивны в рабочих положениях.
• Сильное изменение точки срабатывания при неизменной механике (после исключения износа и регулировок).
• Визуальные дефекты: коррозия, трещины корпуса, следы влаги/масла на стороне IP20, повреждения разъема или кабеля.
• Аварийные сообщения/диагностика ПЛК о несоответствии положений тормоза с реальным состоянием привода.

Рекомендации по монтажу и эксплуатации

• Выдерживайте стабильный зазор и параллельность между датчиком IFM M95008 и ответной магнитной меткой; исключите перекосы.
• Размещайте чувствительную часть в кожухе или экране, если рядом присутствуют стружка и абразив.
• Кабель и разъем M12 фиксируйте от вибраций, избегайте натяга и острых изгибов; применяйте фиксаторы разъема.
• Разводите силовые кабели и линии питания приводов отдельно от сигнальных для снижения ЭМП‑наводок.
• Периодически выполняйте проверку двух точек срабатывания по сервисной процедуре системы (имитация хода тормоза).
• Поддерживайте чистоту поверхности около стороны IP20, своевременно удаляйте металлические частицы и конденсат.
• После работ по регулировке тормоза повторно верифицируйте корректность уставок обоих выходов.

При корректном монтаже и соблюдении условий эксплуатации датчики магнитные с двумя точками переключения для диагностики тормоза IFM M95008 (M9G4015PARKG/A/US) обеспечивают надежный контроль состояний тормозного узла и упрощают профилактическое обслуживание. Регулярная визуальная инспекция, проверка разъема и тест срабатывания двух выходов позволяют вовремя выявлять отклонения и предотвращать простои оборудования.
