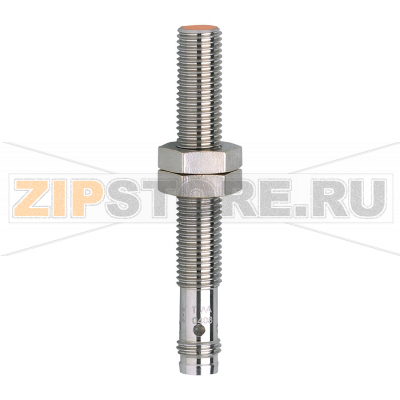

Датчик магнитный IFM ME5010

Описание товара

• Магнитный датчик
• M8 x 1 / L = 60 mm
• Диапазон срабатывания 60 mm
• NO
• DC PNP
• M8 Разъем
• IP 67
• 3-проводный
• Температура окружающей среды -25...75 °C
• Частота переключения 5000 Hz

Датчик магнитный IFM ME5010 (MEK3060-BPKG/AS-514-TPS) предназначен для бесконтактного обнаружения магнитного поля и используется в системах автоматизации для фиксации положения исполнительных механизмов, контроля концевых положений, перемещений на конвейерах и в узлах машин. Компактный цилиндрический корпус с резьбой M8 облегчает установку в ограниченном пространстве, а коннектор M8 упрощает подключение и обслуживание. Тип выхода PNP с нормально-разомкнутой логикой удобен для интеграции с большинством промышленных контроллеров. Высокая частота переключения позволяет уверенно работать на быстродвижущихся объектах без пропусков срабатываний.

Конструкция рассчитана на эксплуатацию в условиях повышенной запыленности и влаги (степень защиты IP67), при этом важно соблюдать требования к монтажу и защиту разъемных соединений. Датчик магнитный IFM ME5010 стабильно фиксирует наличие магнита на целевом объекте в заданном диапазоне, что делает его пригодным для цилиндров с магнитным поршнем, линейных перемещений, датчиков положения заслонок и фиксации прохода магнитных меток.

Причины поломок

• Механические повреждения: удары, вибрация, неправильная установка в резьбовое отверстие (перекос, перетяжка) приводят к трещинам корпуса или разрушению герметизации.
• Нарушение электрического подключения: переполюсовка, короткое замыкание в линии нагрузки, нестабильное питание, пусковые токи без защиты.
• Попадание влаги через поврежденное уплотнение коннектора или неплотно закрученный разъем, что при эксплуатации в IP67-классах особенно критично.
• Воздействие сильных внешних магнитных полей или постоянное насыщение, вызывающее ложные срабатывания или деградацию чувствительного элемента.
• Эксплуатация за пределами допустимого температурного диапазона, частые термоциклы без компенсации.
• Накопление металлической стружки, пыли и загрязнений в зоне чувствительного торца, мешающих корректной детекции.

Как понять, что запчасть вышла из строя

• Отсутствие переключения выхода при уверенно поднесенном магните и исправной нагрузке.
• Постоянное «включено» или «выключено» независимо от наличия магнита.
• Нестабильное срабатывание: дребезг сигнала, самопроизвольные импульсы на выходе.
• Аномальный нагрев корпуса или появление запаха/следов оплавления на разъеме.
• Отсутствие реакции на тестовый магнит в контрольных условиях; при наличии индикатора — отсутствие индикации срабатывания.

Быстрая самодиагностика

• Проверьте целостность кабеля/разъема M8 и состояние уплотнительного кольца.
• Убедитесь в корректности схемы: датчик PNP, 3-проводный, логика NO; проверьте соответствие входов контроллера.
• Исключите влияние сильных наводок: временно отведите силовые кабели, используйте экранирование.
• Примените заведомо исправный магнит и стандартное расстояние срабатывания; оцените стабильность сигнала.
• Проверьте нагрузку: при отключенной нагрузке дайте тестовый сигнал и измерьте логический уровень на выходе.

Рекомендации по уходу и эксплуатации

• Монтаж выполняйте без излишнего крутящего момента; избегайте перекоса резьбы M8 и ударных нагрузок.
• Держите чувствительную зону в чистоте: регулярно удаляйте пыль и стружку мягкой щеткой, не используйте абразивы.
• Соблюдайте герметичность: разъем M8 соединяйте на сухих поверхностях, затягивайте до упора, следите за состоянием уплотнений.
• Размещайте кабели и разъемы с учетом разгрузки от натяжения и вибраций, применяйте фиксаторы и защитные гофры.
• Соблюдайте температурный диапазон; при резких перепадах исключайте конденсацию внутри разъема.
• Избегайте близости к мощным магнитам и силовым трансформаторам; при необходимости используйте экранирование и разнос по трассам.
• Периодически проводите функциональную проверку на стенде или на линии с контрольным магнитом.
• При замене используйте оригинальный IFM ME5010 (MEK3060-BPKG/AS-514-TPS) с той же логикой выхода и типом подключения, сохраняйте прежние точки крепления и зазоры.

Соблюдение этих рекомендаций обеспечивает долгую и стабильную работу датчика магнитного IFM ME5010 в составе автоматизированных систем, снижает риски простоев и облегчает плановое обслуживание оборудования.
