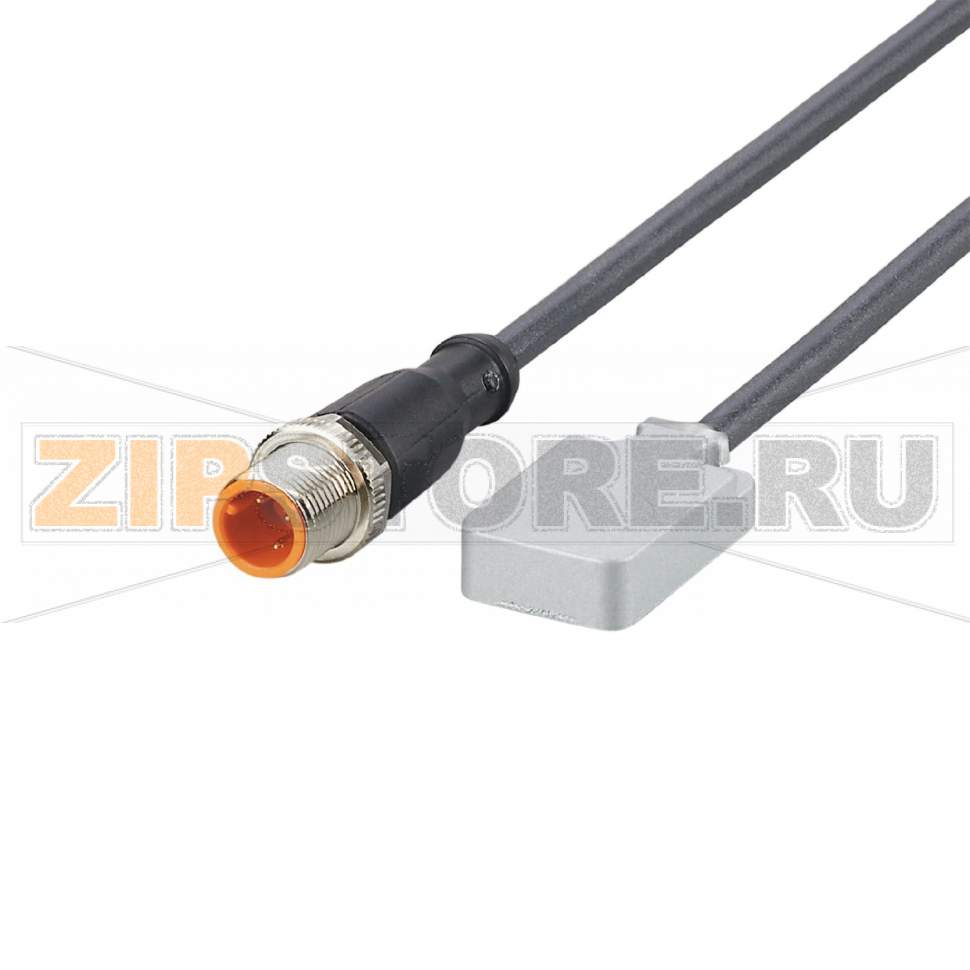

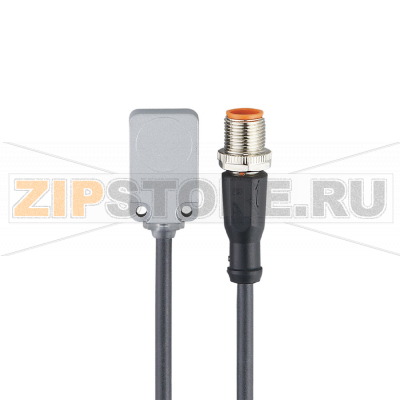

Датчик магнитный IFM MQ2004

Описание товара

• Магнитный датчик
• 20 x 8 x 32 mm
• Диапазон срабатывания 5 mm установка заподлицо
• нормально открытый / нормально закрытый (параметризуемый)
• DC PNP/NPN
• 0,3 m PUR (полиуретан)-Кабель
• M12 Разъем
• IP 65; IP 67
• 3-проводный
• Температура окружающей среды -25...80 °C
• Частота переключения 200 Hz

Магнитный датчик IFM MQ2004 (каталожный номер MQ23005BFRKG/B/AM/IO/WFI/0,3M/ZH/US) предназначен для надежного обнаружения магнитного поля постоянных магнитов на исполнительных механизмах и подвижных узлах. Компактный корпус упрощает монтаж в ограниченном пространстве, а параметрируемая логика позволяет гибко адаптировать устройство под требования системы управления. Практичное исполнение с коротким кабелем и разъемом M12 ускоряет обслуживание и замену без переделки проводки.

В типовых задачах MQ2004 применяют для контроля конечных положений пневмо- и гидроцилиндров с магнитным поршнем, фиксации положения кареток, шиберов, заслонок, створок, а также для детекции наличия узлов с установленным магнитом на конвейерах и сборочных линиях. Бесконтактный принцип работы снижает механический износ и увеличивает ресурс по сравнению с контактными выключателями. Возможность выбора режима (NO/NC) и типа выхода (PNP/NPN) упрощает интеграцию в существующие ПЛК-схемы.

Монтаж рекомендуется выполнять на ровной немагнитной поверхности, обеспечивая стабильный зазор до магнитной цели. При установке нескольких датчиков рядом следует выдерживать минимальные расстояния, чтобы исключить взаимное влияние. Кабель прокладывают отдельно от силовых линий и частотных преобразователей либо используют экранирование для минимизации помех.

Типичные причины поломок

• Перегрузка или короткое замыкание на выходе, систематические импульсные перенапряжения при коммутации индуктивных нагрузок.
• Ошибки подключения: переполюсовка, подача напряжения вне допустимого диапазона.
• Механические повреждения корпуса, кабеля или разъема M12, заломы у ввода.
• Попадание влаги и загрязнений в резьбовое соединение разъема при отсутствии или износе уплотнительного кольца.
• Воздействие температур за пределами допустимого диапазона, длительный перегрев.
• Агрессивные среды, несовместимые с материалом кабеля/корпуса (растворители, некоторые СОЖ), ведущие к растрескиванию изоляции.
• Сильные внешние магнитные поля, вызывающие ложные срабатывания или насыщение чувствительного элемента.

Признаки неисправности

• Отсутствие переключения при поднесении эталонного магнита или штатной магнитной цели в рабочем зазоре.
• Постоянное «замкнут» или «разомкнут» состояние выхода вне зависимости от положения объекта.
• Нестабильная работа: хаотические срабатывания, «дребезг» сигнала, заметная задержка отклика.
• Повышенный ток потребления, нагрев корпуса, срабатывание защит в цепи питания.
• Следы коррозии, влаги или загрязнений на контактной группе разъема, механические повреждения кабеля.
• Сбой параметров: невозможность задать/удержать нужную конфигурацию NO/NC или PNP/NPN.

Рекомендации по уходу и эксплуатации

• Проводить регулярную функциональную проверку: контролировать уверенное переключение на штатной дистанции с эталонной целью.
• Очищать рабочую поверхность мягкой тканью без абразивов; применять нейтральные моющие средства, избегать агрессивных растворителей.
• Периодически проверять состояние кабеля и разъема M12: целостность изоляции, отсутствие натяжения, корректную затяжку и целое уплотнительное кольцо.
• Разносить сигнальные линии от силовых кабелей, использовать фильтры/варисторы для индуктивных нагрузок, обеспечивать качественное заземление шкафа управления.
• Соблюдать рекомендации по зазору до цели и ориентации относительно магнита; избегать близкого расположения к источникам сильных магнитных полей и сварочным постам.
• При мойке или обслуживании линии закрывать разъем защитной заглушкой; не допускать длительного контакта разъема с водой или эмульсией.
• Фиксировать и хранить параметры настройки; при замене IFM MQ2004 (MQ23005BFRKG/B/AM/IO/WFI/0,3M/ZH/US) переносить конфигурацию для сохранения логики работы.

Соблюдение правил монтажа и ухода обеспечивает длительную и стабильную работу датчика IFM MQ2004 в составе промышленного оборудования, снижает риск отказов и упрощает плановое обслуживание.
