MCS MIDI Classic 1-проводниковая розетка; со встроенной торцевой пластиной; 2,5 мм; Шаг контактов 5,08 мм; 4-пол.; 2,50 mm; оранжевые Wago 231-304/102-000

Name: MCS MIDI Classic 1-проводниковая розетка; со встроенной торцевой пластиной; 2,5 мм; Шаг контактов 5,08 мм; 4-пол.; 2,50 mm; оранжевые Wago 231-304/102-000
Brand: Wago
SKU: 231-304/102-000

Каталожный номер 231-304/102-000

MCS MIDI Classic 1-проводниковая розетка; со встроенной торцевой пластиной; 2,5 мм; Шаг контактов 5,08 мм; 4-пол.; 2,50 mm; оранжевые Wago 231-304/102-000 Универсальное соединение для всех типов проводниковПростая предварительная сборка и монтаж на устройстве посредством горизонтального и вертикального монтажа CAGE CLAMP®Встроенные тестовые портыВозможны варианты кодировки...

MCS MIDI Classic 1-проводниковая розетка; со встроенной торцевой пластиной; 2,5 мм; Шаг контактов 5,08 мм; 4-пол.; 2,50 mm; оранжевые Wago 231-304/102-000 - MCS MIDI Classic 1-проводниковая розетка; со встроенной торцевой пластиной; 2,5 мм; Шаг контактов 5,08 мм; 4-пол.; 2,50 mm; оранжевые Wago 231-304/102-000

Розничная цена

2 $ с НДС

array(34) { ["id"]=> string(6) "153940" ["product_id"]=> string(6) "216619" ["id_1c"]=> NULL ["sku"]=> string(15) "231-304/102-000" ["sort"]=> string(1) "1" ["name"]=> string(15) "231-304/102-000" ["image_id"]=> NULL ["price"]=> float(208) ["primary_price"]=> string(8) "2.189408" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(208) ["unconverted_price"]=> float(2.18) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(208) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(2) { [43580]=> string(14) "Розетка" [43459]=> string(12) "Кабель" } ["zakaz_kratno"]=> string(3) "100" ["min_zakaz"]=> string(3) "100" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 208 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Ключевые особенности

Универсальное соединение для всех типов проводников
Простая предварительная сборка и монтаж на устройстве за счет горизонтального и вертикального монтажа CAGE CLAMP®
Встроенные тестовые порты
Возможны варианты кодировки

Информация по безопасности

MCS (MULTI CONNECTION SYSTEM) включает соединители без коммутационной способности в соответствии с DIN EN 61984. При правильном применении такие соединители нельзя соединять или разъединять под напряжением или под нагрузкой. Конструкция схемы должна исключать наличие напряжения на доступных для касания выводах штыревой части при разомкнутом соединении.

Электрические данные

Номинальные значения по IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (III / 3)	320 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV
Номинальный ток	16 A
Примечание (номиналы)	Категория перенапряжения III / Степень загрязнения 2

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (группа применения B)	300 V
Номинальный ток UL (группа применения B)	15 A
Номинальное напряжение UL (группа применения D)	300 V
Номинальный ток UL (группа применения D)	10 A

Сертификация по UL 1977

Номинальное напряжение по UL 1977 (только заводская проводка)	600 V
Номинальный ток по UL 1977 (только заводская проводка)	15 A

Сертификация по CSA

Стандарт	CSA
Номинальное напряжение CSA (группа применения B)	300 V
Номинальный ток CSA (группа применения B)	15 A
Номинальное напряжение CSA (группа применения D)	300 V
Номинальный ток CSA (группа применения D)	10 A

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения	Инструментальное
Одножильные проводники	0,08 … 2,5 мм² / 28 … 12 AWG
Тонкие многожильные проводники	0,08 … 2,5 мм² / 28 … 12 AWG
Многожильные проводники с изолированным наконечником	0,25 … 1,5 мм²
Многожильные проводники с неизолированным наконечником	0,25 … 2,5 мм²
Длина снятия изоляции	8 … 9 мм / 0.31 … 0.35 inch
Число полюсов	4
Общее число точек соединения	4
Общее число потенциалов	4
Количество отдельных объектов присоединения	1
Количество уровней	1
Направление ввода проводника к направлению сочленения	0 °

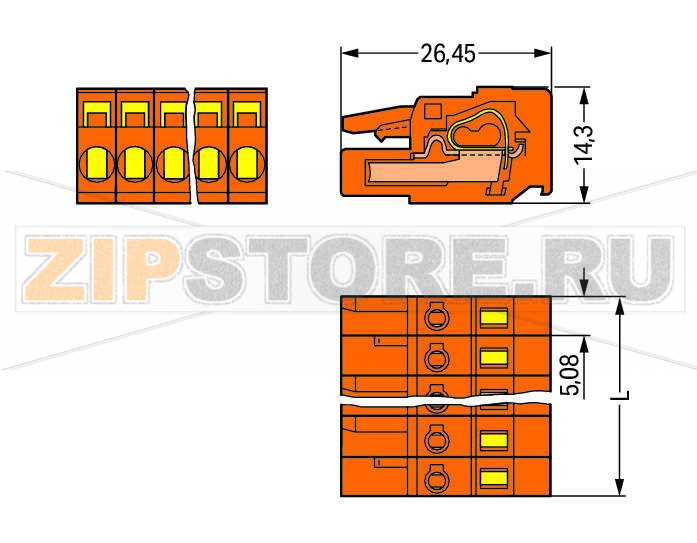

Геометрические данные

Шаг контактов	5,08 мм / 0.2 inch
Ширина	20,32 мм / 0.8 inch
Высота	14,3 мм / 0.563 inch
Длина	26,45 мм / 1.041 inch

Стыковочное соединение

Тип контакта (втываемый разъём)	Гнездо
Тип подключения разъёма	Под проводники
Защита от ошибочного соединения	Нет
Стыковка без потери шага	Да

Материалы

Цвет	Оранжевый
Группа изоляционных материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Медный сплав
Покрытие контактов	Лужёное
Пожарная нагрузка	0,1 MJ
Вес	7,2 g

Требования к окружающей среде

Диапазон рабочих температур

-60 … +85 °C

Коммерческие данные

Группа продукта	3 (Multi Conn. System)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4044918346184
Код ТН ВЭД	85366990990

Описание

WAGO MCS MIDI Classic 1‑проводниковая розетка 231-304/102-000 — это надёжная колодка для печатного или кабельного монтажа с подключением проводников по технологии CAGE CLAMP®. Конструкция с интегрированной торцевой пластиной упрощает сборку, обеспечивает направленную стыковку с ответными штырями и экономит место в корпусах и шкафах. Разъём рассчитан на работу в системах управления, источниках питания, приводной технике и другой промышленной автоматике, где необходимы быстрые сервисные операции и стабильный контакт на протяжении всего срока службы.

Пружинная технология CAGE CLAMP® допускает подключение различных типов проводников без предварительной подготовки и обеспечивает постоянное прижатие жилы без необходимости последующей протяжки, что особенно важно при вибрациях и термоциклировании. Встроенные тестовые порты ускоряют диагностику и ввод в эксплуатацию, а опции кодировки позволяют исключить ошибочную стыковку при наличии нескольких одинаковых разъёмов на устройстве. Инструментальное открытие клеммы удобной отвёрткой делает монтаж предсказуемым и повторяемым на производственной линии и в сервисе.

Области применения

Колодка применяется в шкафах управления, машиностроении, системах ОВК, светотехнике, модульной электронике зданий и на силовых платформах малой и средней мощности. Разъёмная конструкция облегчает транспортировку узлов, модульный ремонт и регламентное обслуживание без демонтажа проводки.

Причины возможных неисправностей

Соединение/разъединение под нагрузкой или напряжением, что приводит к искрообразованию и подгоранию контактных поверхностей.
Неправильная подготовка проводника: чрезмерная или недостаточная длина зачистки, повреждение жил, попадание изоляции в зону контакта.
Использование проводов вне допустимых диапазонов по сечению или типу жил, а также некачественных наконечников.
Превышение допустимых электрических и тепловых нагрузок в результате перегрузок, плохой вентиляции, плотной укладки кабелей.
Загрязнение, коррозия, попадание влаги или химически агрессивной среды, вызывающие рост переходного сопротивления.
Механические повреждения при монтаже/демонтаже, перекос при стыковке, износ контактного покрытия при большом числе циклов соединения.

Как понять, что запчасть вышла из строя

Потемнение, следы подгорания, запах гари, расплавленные участки корпуса.
Повышение температуры колодки в работе, локальный нагрев относительно соседних полюсов.
Нестабильный контакт: периодические обрывы цепи, падение напряжения, ложные срабатывания оборудования.
Визуальные дефекты: деформация гнезда, ослабление фиксации, трещины изолятора, окисление контактов.
Завышенное усилие или, наоборот, «пустой ход» при вставке/извлечении ответной части, нефиксируемая стыковка.

Рекомендации по уходу и эксплуатации

Всегда производите соединение и разъединение только при снятом напряжении и отсутствии нагрузки, в соответствии с DIN EN 61984.
Соблюдайте рекомендуемую длину зачистки и диапазоны по типу и сечению проводников; используйте качественные наконечники при необходимости.
Периодически проверяйте состояние контактов через тестовые порты, контролируйте отсутствие нагрева при номинальной нагрузке.
Держите разъём в чистоте, при необходимости очищайте контактную часть безабразивными средствами (например, изопропиловым спиртом), не допускайте попадания влаги и пыли.
Избегайте лишних циклов стыковки/расстыковки; не применяйте избыточное усилие и перекос при соединении.
Обеспечьте достаточную вентиляцию и грамотную укладку кабелей для отвода тепла; соблюдайте рекомендации по окружающей среде производителя.

WAGO 231‑304/102‑000 объединяет удобство сервисного доступа, устойчивость пружинного контакта и продуманную диагностику. При корректной установке и соблюдении режимов эксплуатации разъём обеспечивает долгий срок службы и стабильность электрического соединения в профессиональных приложениях.
