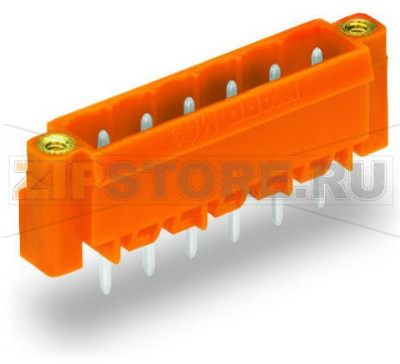

MCS MIDI Classic Вилка THT; 1.0 x 1.0 mm solder pin; прямые; Резьбовой фланец; Шаг контактов 5,08 мм; 14-пол.; оранжевые Wago 231-344/108-000

Name: MCS MIDI Classic Вилка THT; 1.0 x 1.0 mm solder pin; прямые; Резьбовой фланец; Шаг контактов 5,08 мм; 14-пол.; оранжевые Wago 231-344/108-000
Brand: Wago
SKU: 231-344/108-000

Каталожный номер 231-344/108-000

MCS MIDI Classic Вилка THT; 1.0 x 1.0 mm solder pin; прямые; Резьбовой фланец; Шаг контактов 5,08 мм; 14-пол.; оранжевые Wago 231-344/108-000 Исполнение с выводами под запрессовку обеспечивает крепление к печатной плате без пайки100% защита от неправильного подсоединенияВозможны варианты кодировки...

MCS MIDI Classic Вилка THT; 1.0 x 1.0 mm solder pin; прямые; Резьбовой фланец; Шаг контактов 5,08 мм; 14-пол.; оранжевые Wago 231-344/108-000 - MCS MIDI Classic Вилка THT; 1.0 x 1.0 mm solder pin; прямые; Резьбовой фланец; Шаг контактов 5,08 мм; 14-пол.; оранжевые Wago 231-344/108-000

Розничная цена

4 $ с НДС

array(34) { ["id"]=> string(6) "154525" ["product_id"]=> string(6) "217204" ["id_1c"]=> NULL ["sku"]=> string(15) "231-344/108-000" ["sort"]=> string(1) "1" ["name"]=> string(15) "231-344/108-000" ["image_id"]=> NULL ["price"]=> float(390) ["primary_price"]=> string(7) "4.10514" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(390) ["unconverted_price"]=> float(4.1) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(390) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11914" ["value":"shopDimensionValue":private]=> string(1) "1" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.001" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 390 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Основные особенности

Исполнение с выводами под запрессовку обеспечивает крепление к печатной плате без пайки
100% защита от неправильного подсоединения
Возможны варианты кодировки

Информация по безопасности

Информация по безопасности 1:
Система MCS – MULTI CONNECTION SYSTEM включает разъёмы без коммутационной способности в соответствии с DIN EN 61984. При использовании по назначению эти разъёмы не должны соединяться или разъединяться под напряжением или под нагрузкой. Конструкция схемы должна обеспечивать, что штыревые выводы, к которым возможен доступ при разъединении, не находятся под напряжением.

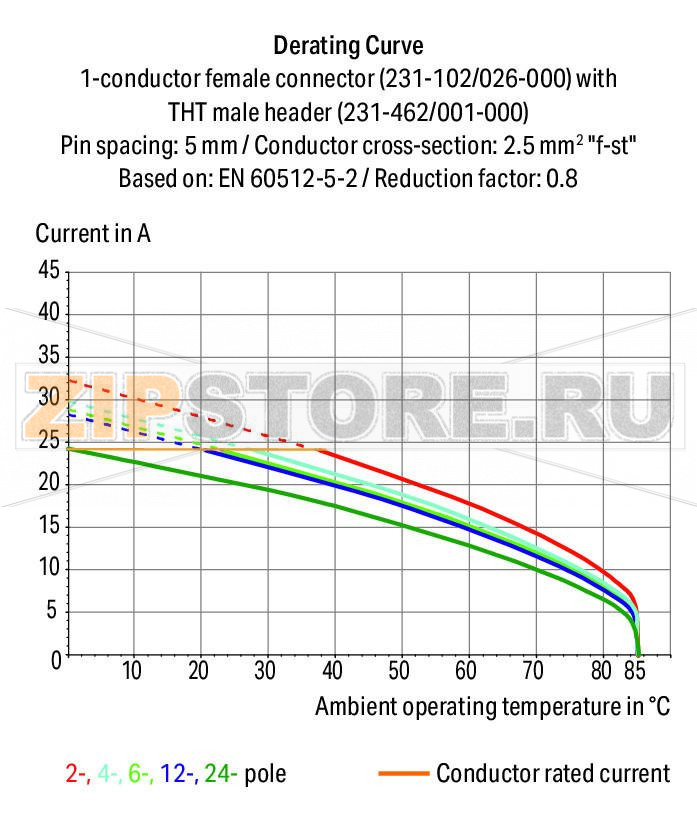

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60664-1
Номинальное напряжение (III / 3)	320 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV
Номинальный ток	12 A
Примечание (номиналы)	(III / 2) Категория перенапряжения III / Степень загрязнения 2

Допуски по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (Use Group B)	300 V
Номинальный ток UL (Use Group B)	10 A
Номинальное напряжение UL (Use Group D)	300 V
Номинальный ток UL (Use Group D)	10 A

Допуски по UL 1977

Номинальное напряжение по UL 1977 (только заводская проводка)	600 V
Номинальный ток по UL 1977 (только заводская проводка)	10 A

Допуски по CSA

Стандарт	CSA
Номинальное напряжение CSA (Use Group B)	300 V
Номинальный ток CSA (Use Group B)	10 A
Номинальное напряжение CSA (Use Group D)	300 V
Номинальный ток CSA (Use Group D)	10 A

Данные соединения

Число полюсов	14
Общее число потенциалов	14
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1

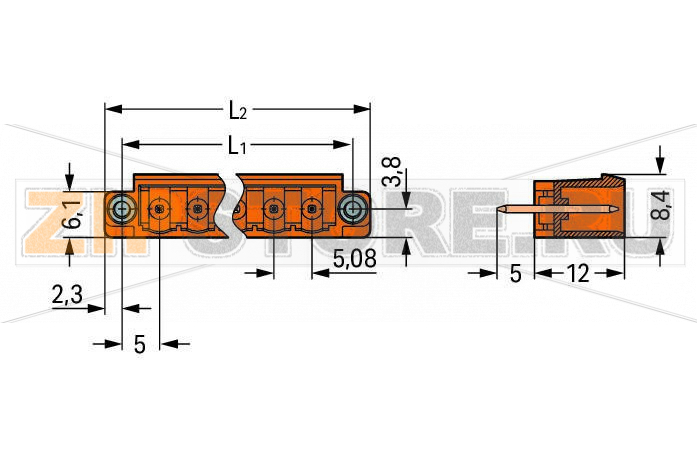

Геометрические данные

Шаг контактов	5,08 mm / 0.2 inch
Ширина	81,12 mm / 3.194 inch
Высота	17 mm / 0.669 inch
Высота от поверхности	12 mm / 0.472 inch
Длина	8,4 mm / 0.331 inch
Длина вывода под пайку	5 mm
Размеры вывода под пайку	1 x 1 mm
Допуск диаметра отверстия	1,4 (+0,1) mm

Разъёмное соединение

Тип контакта (втываемый разъём)	Штекер
Тип подключения соединителя	для печатных плат
Защита от ошибочного сочленения	Нет
Направление сочленения относительно платы	90°
Фиксация	Резьбовой фланец

Контакт с печатной платой

Тип контакта с платой	THT
Расположение выводов под пайку	по всей длине штекера, в один ряд
Количество выводов под пайку на потенциал	1

Материалы

Цвет	оранжевый
Группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости UL 94	V0
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	лужёное
Пожарная нагрузка	0,09 MJ
Вес	5,2 g

Требования к окружающей среде

Диапазон рабочих температур

-60 … +100 °C

Коммерческие данные

Группа продуктов	3 (Multi Connection System)
Тип упаковки	BOX
Страна происхождения	PL
GTIN	4045454029166
Таможенный код	85366990990

MCS MIDI Classic в исполнении WAGO 231-344/108-000 — втываемый штекерный разъём для печатных плат с монтажом THT и резьбовым фланцем для надёжной фиксации в сопряжённой части. Конструкция рассчитана на многократные циклы сочленения и обеспечивает стабильный контакт при вибрациях и термических колебаниях. Благодаря компактному корпусу и продуманной геометрии контактной группы разъём подходит для промышленной автоматизации, силовой электроники, приборостроения, систем освещения и коммутации сигналов управления.

Резьбовой фланец облегчает сервис: разъём фиксируется механически, не допуская самопроизвольного расстыковывания при вибрациях или натяжении кабеля. Лужёные контактные поверхности обеспечивают низкое переходное сопротивление и защищают от окисления. Корпус из самозатухающего термопластика устойчив к нагреву и большинству эксплуатационных факторов. Прямые выводы под пайку исключают дополнительные механические переходы в печатной плате, что положительно сказывается на долговечности узла.

Типичные причины отказов:

Механические перегрузки: поперечные усилия на штекер, чрезмерная натяжка кабеля, ударные нагрузки, неправильный демонтаж без ослабления фланца.
Термическое старение: перегрев из‑за завышенного тока, плохой теплоотвод рядом с силовыми элементами, длительная работа на границе температур.
Коррозия и загрязнение: воздействие агрессивной среды, конденсат, пыль, электролитические отложения при повышенной влажности.
Некачественная пайка: холодная пайка, трещины в припое из‑за термоциклирования, недостаточная смачивемость площадок.
Ошибки эксплуатации: сочленение/расстыковка под нагрузкой, перекос при вставке, несоответствие ответной части.

Как понять, что разъём вышел из строя:

Нестабильный контакт: периодические обрывы сигнала, падение напряжения, нагрев в зоне соединения.
Визуальные признаки: потемнение или побежалость пластика возле контактов, следы оплавления, изменение цвета лужёного покрытия, коррозия.
Механические дефекты: люфт в посадке, трещины корпуса, повреждение резьбы фланца, ослабление фиксации.
Электрические симптомы: рост переходного сопротивления, искрение при сочленении, срабатывание защит из‑за перегрева.

Рекомендации по уходу и эксплуатации:

Соблюдайте правила безопасности MCS: не соединяйте и не разъединяйте под напряжением или нагрузкой; обеспечьте, чтобы доступные штыри при разомкнутом соединении не находились под потенциалом.
При монтаже не допускайте перекоса; используйте резьбовой фланец для фиксации, соблюдая рекомендованный крутящий момент крепежа ответной части.
Контролируйте качество пайки THT: отсутствие трещин, ровные мениски припоя, чистые отверстия без флюсовых остатков.
Периодически проверяйте контактные поверхности и целостность корпуса; при загрязнении очищайте безворсовыми салфетками и совместимыми очистителями, избегая абразивов.
Защищайте разъём от влаги и агрессивных сред; при необходимости применяйте защитные кожухи и экранирование.
Соблюдайте допустимые электрические и температурные режимы, а также ограничения по циклам сочленения.
Храните в сухом месте в оригинальной упаковке, исключая ультрафиолет и пыль; акклиматизируйте перед установкой.

Благодаря сочетанию механической фиксации резьбовым фланцем, надёжных контактных материалов и стандартного шага, WAGO 231-344/108-000 упрощает сервис и модернизацию узлов, снижает риск отказов в поле и обеспечивает воспроизводимый монтаж на печатных платах в серийном и единичном производстве.
