MCS MIDI Classic Вилка THT; 1.2 x 1.2 mm solder pin; прямые; Шаг контактов 5,08 мм; 5-пол.; оранжевые Wago 231-365/001-000

Name: MCS MIDI Classic Вилка THT; 1.2 x 1.2 mm solder pin; прямые; Шаг контактов 5,08 мм; 5-пол.; оранжевые Wago 231-365/001-000
Brand: Wago
SKU: 231-365/001-000

Каталожный номер 231-365/001-000

MCS MIDI Classic Вилка THT; 1.2 x 1.2 mm solder pin; прямые; Шаг контактов 5,08 мм; 5-пол.; оранжевые Wago 231-365/001-000 Исполнение с выводами под запрессовку обеспечивает крепление к печатной плате без пайки100% защита от неправильного подсоединенияВозможны варианты кодировки...

MCS MIDI Classic Вилка THT; 1.2 x 1.2 mm solder pin; прямые; Шаг контактов 5,08 мм; 5-пол.; оранжевые Wago 231-365/001-000 - MCS MIDI Classic Вилка THT; 1.2 x 1.2 mm solder pin; прямые; Шаг контактов 5,08 мм; 5-пол.; оранжевые Wago 231-365/001-000

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "154756" ["product_id"]=> string(6) "217435" ["id_1c"]=> NULL ["sku"]=> string(15) "231-365/001-000" ["sort"]=> string(1) "1" ["name"]=> string(15) "231-365/001-000" ["image_id"]=> NULL ["price"]=> float(113) ["primary_price"]=> string(8) "1.189438" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(113) ["unconverted_price"]=> float(1.18) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(113) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "200" ["min_zakaz"]=> string(3) "200" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11914" ["value":"shopDimensionValue":private]=> string(1) "1" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.001" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 113 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Ключевые особенности

Исполнение с выводами под запрессовку обеспечивает крепление к печатной плате без пайки
100% защита от неправильного подсоединения
Возможны варианты кодировки

Информация по безопасности

MCS (MULTI CONNECTION SYSTEM) включает разъёмы без коммутационной способности в соответствии с DIN EN 61984. При их целевом использовании запрещается подключение/отключение под напряжением или под нагрузкой. Конструкцией схемы должно быть предусмотрено, что доступные для прикосновения контакты ответной части не находятся под напряжением при рассоединении.

Электрические данные

Номиналы по IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (III/3)	250 V
Номинальное импульсное напряжение (III/3)	4 kV
Номинальное напряжение (III/2)	320 V
Номинальное импульсное напряжение (III/2)	4 kV
Номинальное напряжение (II/2)	630 V
Номинальное импульсное напряжение (II/2)	4 kV

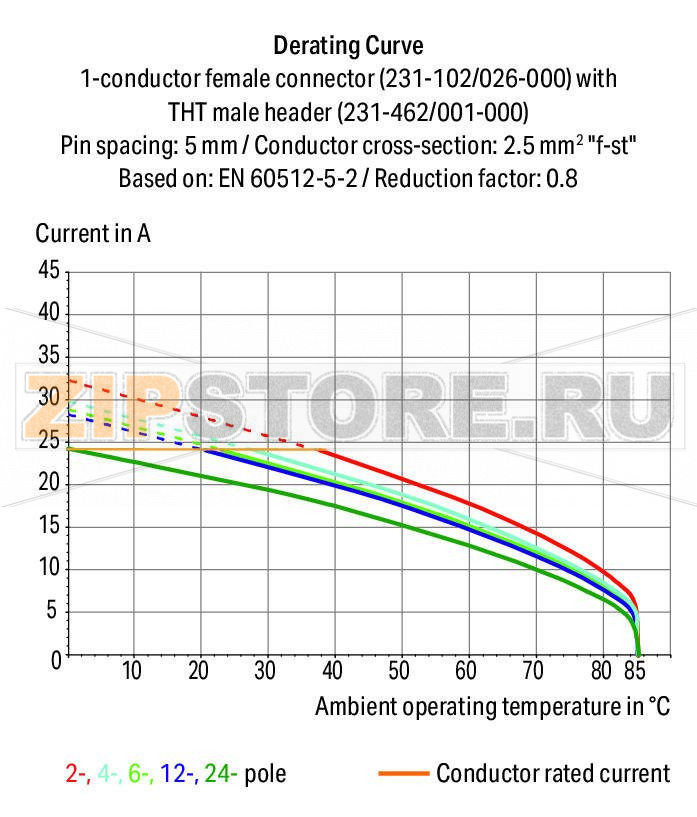

Номинальный ток	16 A
Пояснение (номиналы)	(III/2) — категория перенапряжения III / степень загрязнения 2

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение (Use Group B)	300 V
Номинальный ток (Use Group B)	15 A
Номинальное напряжение (Use Group D)	300 V
Номинальный ток (Use Group D)	10 A

Сертификация по UL 1977

Номинальное напряжение (только заводская проводка)	600 V
Номинальный ток (только заводская проводка)	15 A

Сертификация по CSA

Стандарт	CSA
Номинальное напряжение (Use Group B)	300 V
Номинальный ток (Use Group B)	15 A
Номинальное напряжение (Use Group D)	300 V
Номинальный ток (Use Group D)	10 A

Данные соединения

Число полюсов	5
Общее число потенциалов	5
Количество отдельных точек присоединения на изделие	1
Количество уровней	1

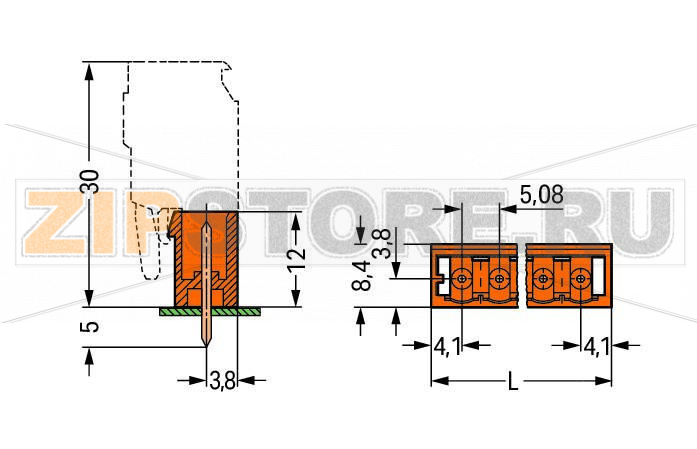

Геометрические данные

Шаг контактов	5,08 mm / 0.2 inch
Ширина	28,52 mm / 1.123 inch
Высота	17 mm / 0.669 inch
Высота от поверхности	12 mm / 0.472 inch
Длина	8,4 mm / 0.331 inch
Длина вывода под пайку	5 mm
Размер вывода под пайку	1,2 × 1,2 mm
Диаметр отверстия в плате	1,7 (+0,1) mm

Стыковка разъёма

Тип контакта (вставной разъём)	Штекер (male)
Тип подключения	для печатных плат
Защита от ошибочного сочленения	Нет
Направление сочленения к плате	90°

Контакт с платой

Тип монтажа на плату	THT (сквозной монтаж)
Расположение выводов под пайку	по всей длине штекера, в один ряд
Число выводов на потенциал	1

Материалы

Цвет	оранжевый
Группа изоляционных материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал контактов	Электролитическая медь (ECu)
Покрытие контактов	лужёные
Пожарная нагрузка	0,032 MJ
Вес	2 g

Экологические требования

Диапазон рабочих температур

-60…+100 °C

Коммерческие данные

Группа продукта	3 (Multi Connection System)
Тип упаковки	BOX (коробка)
Страна происхождения	DE (Германия)
GTIN	4044918929554
Таможенный код	85366990990

MCS MIDI Classic вилка THT Wago 231-365/001-000 — это надёжный штекерный элемент для печатных плат, рассчитанный на эксплуатацию в промышленной автоматике, силовой и контрольно-измерительной электронике. Конструкция для сквозного монтажа обеспечивает механическую прочность узла, стабильность контакта и удобство сервисного доступа. Совместимость с серией MCS упрощает проектирование: доступны варианты кодировки и исполнения ответных частей, что облегчает унификацию изделий.

Изделие рассчитано на длительную работу в условиях вибраций, термоциклирования и периодических операций сочленения/расчленения. Корпус из термостойкого изолятора и лужёные контактные поверхности способствуют устойчивости к коррозии и стабильному переходному сопротивлению при корректном монтаже и эксплуатации. Вилка ориентирована под углом 90° к плате, что удобно при компоновке в корпусах и шкафах.

Типичные причины отказов

Перегрев из-за превышения допустимой токовой нагрузки, плохого отвода тепла или высокого переходного сопротивления.
Некорректный монтаж: недостаточная/избыточная пайка, отслоение дорожек, слишком малые/большие отверстия в плате, остатки флюса.
Механические воздействия: изгибающие нагрузки на выводы, удары, вибрации без фиксации кабеля и разгрузки натяжения.
Агрессивная среда: влага, конденсат, пыль, химические пары, вызывающие коррозию или токопроводящие отложения.
Частое сочленение без соблюдения направляющих и защёлок, использование без кодировки при наличии нескольких идентичных разъёмов.
Подключение/отключение под нагрузкой, приводящее к эрозии контактов и оплавлению корпуса.

Как понять, что запчасть вышла из строя

Следы перегрева: потемнение, деформация или растрескивание изолятора, запах гари.
Окисление/потускнение контактных поверхностей, следы подгорания, повышенное переходное сопротивление.
Люфт штекера в ответной части, неполное защёлкивание, затруднённое сочленение.
Нестабильная работа цепи: пропадания питания/сигнала при вибрации или касании.
Механические повреждения выводов, отслоение пайки, трещины в месте ввода контактных пинов.

Рекомендации по уходу и эксплуатации

Не производить соединение/разъединение под напряжением или нагрузкой; соблюдать требования безопасности.
Плановый осмотр: проверять целостность корпуса, качество пайки и отсутствие следов перегрева.
Содержать контакты в чистоте; при необходимости использовать бесследовые очистители для контактных групп, исключая абразивы.
Обеспечивать разгрузку натяжения проводников на ответной части и корректную укладку кабеля без изгибов у точки пайки.
Соблюдать рекомендуемые геометрические параметры отверстий и режимы пайки; удалять остатки активных флюсов.
Применять кодировку для исключения ошибочного сочленения в многоканальных узлах.
Эксплуатировать в пределах допустимых температур и условий окружающей среды; защищать от влаги и загрязнений.

Применение Wago 231-365/001-000 помогает стандартизировать узлы подключения в изделиях, упростить сервис и повысить надёжность сборки. При соблюдении правил монтажа и регламента эксплуатации разъём обеспечивает стабильный контакт и длительный ресурс в составе промышленного оборудования.

Характеристики

Производитель	Wago
Заказ кратно	200
Минимальный заказ	200
Вес	1 г
