MCS – MULTI CONNECTION SYSTEM включает разъемы без коммутационной способности согласно DIN EN 61984. При правильной эксплуатации такие разъемы нельзя подключать или отключать под напряжением или под нагрузкой. Конструкция схемы должна обеспечивать, что доступные для прикосновения штыревые контакты не находятся под напряжением в разомкнутом состоянии.
Номиналы по IEC/EN 60664-1
| Стандарт | IEC/EN 60664-1 |
| Номинальное напряжение (III / 3) | 320 V |
| Номинальное импульсное напряжение (III / 3) | 4 kV |
| Номинальное напряжение (III / 2) | 320 V |
| Номинальное импульсное напряжение (III / 2) | 4 kV |
| Номинальное напряжение (II / 2) | 630 V |
| Номинальное импульсное напряжение (II / 2) | 4 kV |
| Номинальный ток | 16 A |
| Пояснение | Категория перенапряжения III / Степень загрязнения 2 |
Сертификация по UL 1059
| Стандарт | UL 1059 |
| Номинальное напряжение UL (группа применения B) | 300 V |
| Номинальный ток UL (группа применения B) | 15 A |
| Номинальное напряжение UL (группа применения D) | 300 V |
| Номинальный ток UL (группа применения D) | 10 A |
Сертификация по UL 1977
| Номинальное напряжение по UL 1977 (только заводская проводка) | 600 V |
| Номинальный ток по UL 1977 (только заводская проводка) | 15 A |
Сертификация по CSA
| Стандарт | CSA |
| Номинальное напряжение CSA (группа применения B) | 300 V |
| Номинальный ток CSA (группа применения B) | 15 A |
| Номинальное напряжение CSA (группа применения D) | 300 V |
| Номинальный ток CSA (группа применения D) | 10 A |
| Технология соединения | CAGE CLAMP® |
| Тип приведения в действие | С использованием инструмента |
| Одножильные проводники | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Гибкие многожильные проводники | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Многожильные с изолированным наконечником | 0,25 … 1,5 мм² |
| Многожильные с неизолированным наконечником | 0,25 … 2,5 мм² |
| Длина снятия изоляции | 8 … 9 мм / 0.31 … 0.35 inch |
| Число полюсов | 8 |
| Общее число точек соединения | 8 |
| Общее число потенциалов | 8 |
| Количество отдельных присоединений на изделие | 1 |
| Количество уровней | 1 |
| Направление ввода проводника относительно сочленения | 0 ° |

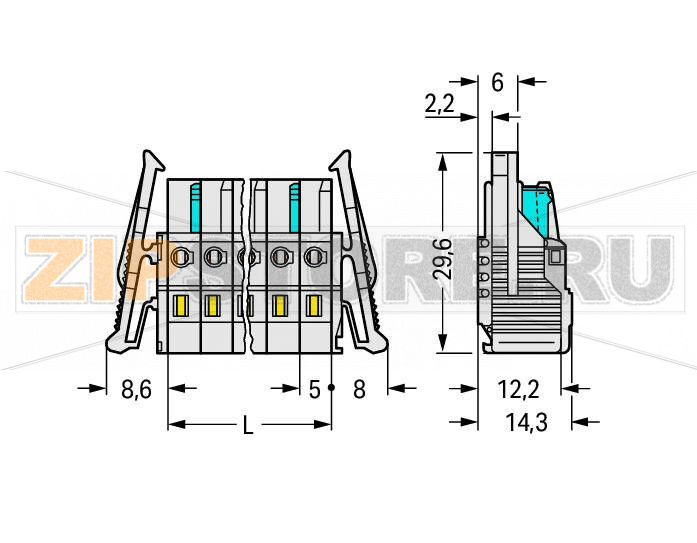

| Шаг контактов | 5 мм / 0.197 inch |
| Ширина | 56,6 мм / 2.228 inch |
| Высота | 14,3 мм / 0.563 inch |
| Длина | 29,6 мм / 1.165 inch |
| Тип контакта (разъем) | Розетка (female) |
| Тип подключения | для проводников |
| Защита от ошибочного соединения | Да |
| Защелка | фиксирующий рычаг |
| Цвет | светло-серый |
| Группа изоляционного материала | I |
| Изоляционный материал | Полиамид (PA66) |
| Класс воспламеняемости по UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Медный сплав |
| Покрытие контактов | лужение |
| Пожарная нагрузка | 0,245 MJ |
| Масса | 15,7 g |
| Диапазон температур | -60 … +85 °C |
| Группа продукта | 3 (Multi Connection System) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4044918354929 |
| Код ТН ВЭД | 85366990990 |

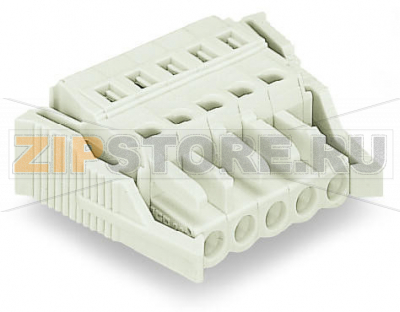

MCS MIDI — розетка на провод Wago 721-108/037-000 с фиксирующим рычагом предназначена для надежного подключения модулей автоматики, источников питания, датчиков и исполнительных устройств. Пружинная технология CAGE CLAMP обеспечивает стабильный контакт без обслуживания, независимо от типа проводника, и устойчива к вибрациям и температурным циклам. Разъем оснащен встроенными тестовыми портами, что упрощает измерения при пуско-наладке и сервисе без разрыва цепи. Защита от ошибочного сочленения и механизм фиксации предотвращают случайное расстыковывание в процессе эксплуатации.
Розетка устанавливается непосредственно на провод и стыкуется с соответствующей ответной частью на плате или в корпусе устройства. Конструкция ориентирована на быструю предварительную сборку и удобный монтаж в шкафах управления и на машинах, в том числе при ограниченном пространстве. Кодировка позволяет исключить перепутывание линий при наличии нескольких одинаковых соединений в одном месте.
Типичные области применения: машиностроение, HVAC, системы освещения, распределение питания на модули, интерфейсные платы и контроллеры. Применение пружинных клемм снижает риск ослабления контакта со временем по сравнению с винтовыми решениями, а луженые контакты улучшают долговременную коррозионную стойкость.
Наиболее частые причины отказов разъемов данного класса связаны с механическими повреждениями (удар, натяжение кабеля, излом фиксирующего рычага), перегревом от превышения тока или плохого контакта, коррозией из-за высокой влажности и агрессивных сред, а также неправильной подготовкой проводника (излишняя или недостаточная длина зачистки, распушенные жилы без наконечника). Неправильное сочленение с неподходящей ответной частью, многократные циклы соединения сверх рекомендованных или подключение/отключение под нагрузкой также приводят к ускоренному износу и подгорам.
Признаки неисправности: нагрев или потемнение корпуса в зоне контактов, следы оплавления или запах гари, видимые трещины или сколы пластика, разбалтывание или заклинивание фиксирующего рычага, следы окисления на контактных площадках. Электрические симптомы — периодические обрывы, рост падения напряжения на контакте, нестабильные показания при измерении через тестовые порты, выпадение или неплотная фиксация проводника в клемме. Если разъем стыкуется с чрезмерным усилием либо наоборот входит слишком свободно, это также может указывать на износ или повреждение.
Не подключайте и не отключайте разъем под напряжением или нагрузкой. Соблюдайте корректную длину зачистки и используйте наконечники на гибких жилах; следите, чтобы провод был вставлен до упора. Периодически проверяйте целостность корпуса и фиксатора, отсутствие следов перегрева и коррозии, а также надежность удержания провода. Защищайте изделие от пыли, влаги и агрессивных химикатов; при необходимости применяйте защитные кожухи и кабельный стяжной релиз для снятия натяжения. Подбирайте правильно закодованные ответные части и не превышайте рекомендуемое количество циклов сочленения. Очистку выполняйте сухой мягкой щеткой или безворсовой салфеткой; не используйте абразивы и несанкционированные смазки контактных групп. Храните и эксплуатируйте разъем в условиях, соответствующих требованиям производителя, избегая длительного воздействия экстремальных температур и УФ.
Соблюдение этих рекомендаций позволит продлить срок службы Wago 721-108/037-000 и обеспечить стабильную работу оборудования в составе систем промышленной и строительной автоматики.
| Производитель | Wago |
| Тип запчасти | Розетка Кабель |
| Заказ кратно | 25 |
| Минимальный заказ | 25 |
| Вес | 1 г |
