Электрические данные
Ratings per IEC/EN 60664-1
| Номиналы согласно 1 | IEC/EN 60664-1 |
| Номинальное напряжение (III / 3) | 320 V |
| Номинальное импульсное напряжение (III / 3) | 4 kV |
| Номинальное напряжение (III / 2) | 320 V |
| Номинальное импульсное напряжение (III / 2) | 4 kV |
| Номинальное напряжение (II / 2) | 630 V |
| Номинальное импульсное напряжение (II / 2) | 4 kV |
| Номинальный ток | 12 A |
| Legend (ratings) | (III / 2) ? Overvoltage category III / Pollution degree 2 |
Approvals per UL 1059
| Approvals per | UL 1059 |
| Rated voltage UL (Use Group B) | 300 V |
| Rated current UL (Use Group B) | 15 A |
| Rated voltage UL (Use Group D) | 300 V |
| Rated current UL (Use Group D) | 10 A |
Approvals per UL 1977
| Rated voltage per UL 1977 (factory wiring only) | 600 V |
| Rated current per UL 1977 (factory wiring only) | 15 A |
Approvals per CSA
| Approvals per | CSA |
| Rated voltage CSA (Use Group B) | 300 V |
| Rated current CSA (Use Group B) | 15 A |
| Rated voltage CSA (Use Group D) | 300 V |
| Rated current CSA (Use Group D) | 10 A |
Данные соединения
| Число полюсов | 10 |
| Общее число потенциалов | 10 |
| Количество отдельных объектов присоединения на продукт | 1 |
| Количество уровней | 1 |

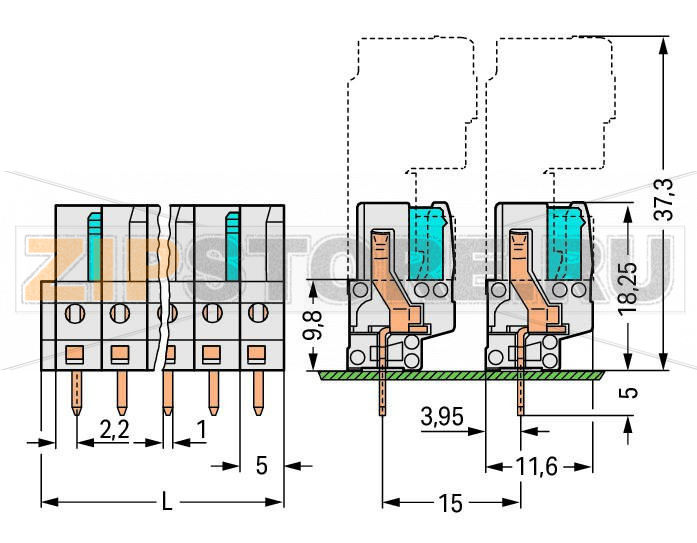

Geometrical Data
| Шаг контактов | 5 mm / 0.197 inch |
| Ширина | 51,5 mm / 2.028 inch |
| Высота | 23,25 mm / 0.915 inch |
| Высота от поверхности | 18,25 mm / 0.719 inch |
| Длина | 11,6 mm / 0.457 inch |
| Длина вывода под пайку | 5 mm |
| Размеры вывода под пайку | 0,6 x 1 mm |
| Допуск диаметра отверстия | 1,3 (+0,1) mm |
Plug connection
| Contact type (pluggable connector) | Female connector/socket |
| Connector connection type | for PCBs |
| Mismating protection | Yes |
| Mating direction to the PCB | 90 ° |
PCB contact
| PCB contact | THT |
| Solder pin arrangement | over the entire female connector, in line |
| Number of solder pins per potential | 1 |
Material Data
| Цвет | светло-серые |
| группа изолирующих материалов | I |
| Изоляционный материал | Полиамид (PA66) |
| Класс воспламеняемости по UL 94 | V0 |
| Материал контактов | Медный сплав |
| Покрытие контактов | луженые |
| Пожарная нагрузка | 0,155 MJ |
| Вес | 9,3 g |
Environmental Requirements
| Граница температурного диапазона | -60 … +85 °C |
Коммерческие данные
| Product Group | 3 (Multi Conn. System) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4044918580533 |
| Customs tariff number | 85366990990 |
| Производитель | Wago |
| Тип запчасти | Розетка |
| Заказ кратно | 50 |
| Минимальный заказ | 50 |
| Вес | 1 г |

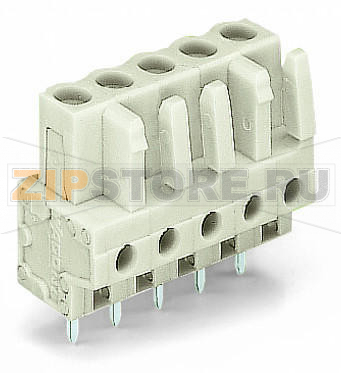

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках MCS MIDI Розетка под пайку THT; 0.6 x 1.0 mm solder pin; прямые; 100% защита от неправильного подсоединения; Шаг контактов 5 мм; 10-пол.; светло-серые Wago 722-140.
