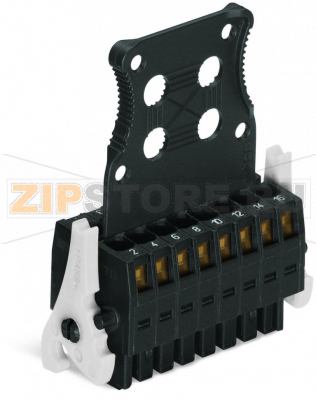

MCS MINI HD 1-проводная розетка, 2-рядн.; 100% защита от неправильного подсоединения; Рычаги; Пластина разгрузки натяжения; прямая маркировка; 1,5; Шаг контактов 3,5 мм; 12-пол.; 1,50 mm?; черные Wago 713-1106/037-9037/032-000

Name: MCS MINI HD 1-проводная розетка, 2-рядн.; 100% защита от неправильного подсоединения; Рычаги; Пластина разгрузки натяжения; прямая маркировка; 1,5; Шаг контактов 3,5 мм; 12-пол.; 1,50 mm?; черные Wago 713-1106/037-9037/032-000
Brand: Wago
SKU: 713-1106/037-9037/032-000

Каталожный номер 713-1106/037-9037/032-000

MCS MINI HD 1-проводная розетка, 2-рядн.; 100% защита от неправильного подсоединения; Рычаги; Пластина разгрузки натяжения; прямая маркировка; 1,5; Шаг контактов 3,5 мм; 12-пол.; 1,50 mm?; черные Wago 713-1106/037-9037/032-000

Розничная цена

9 $ с НДС

array(34) { ["id"]=> string(6) "156983" ["product_id"]=> string(6) "219662" ["id_1c"]=> NULL ["sku"]=> string(25) "713-1106/037-9037/032-000" ["sort"]=> string(1) "1" ["name"]=> string(25) "713-1106/037-9037/032-000" ["image_id"]=> NULL ["price"]=> float(833) ["primary_price"]=> string(8) "8.768158" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(833) ["unconverted_price"]=> float(8.76) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(833) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43580]=> string(14) "Розетка" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11914" ["value":"shopDimensionValue":private]=> string(1) "1" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.001" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 833 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Ключевые особенности

Универсальное соединение для всех типов проводников
Уникальная компактная двухуровневая система соединения для проводников с сечением до 1,5 мм²
Высокоплотные соединители «провод–плата» для использования в ограниченном пространстве
Пластина разгрузки натяжения, расположенная по центру, фиксирует проводники и служит удобным инструментом для соединения и разъединения. Обеспечивает легкий доступ к рабочим разъемам даже в смонтированном состоянии
100%-ная защита от неправильного подсоединения, доступна кодировка штырьками

Информация по безопасности

MCS – MULTI CONNECTION SYSTEM включает разъемы без коммутационной способности в соответствии с DIN EN 61984. При использовании по назначению эти разъемы нельзя подключать или отключать под напряжением либо под нагрузкой. Конструкция схемы должна обеспечивать, что доступные для прикосновения штыревые контакты не находятся под напряжением при разомкнутом соединении.

Электрические данные

Номиналы по IEC/EN 60664-1

Норматив	IEC/EN 60664-1
Номинальное напряжение (III/3)	80 V
Номинальное импульсное напряжение (III/3)	2,5 kV
Номинальное напряжение (III/2)	160 V
Номинальное импульсное напряжение (III/2)	2,5 kV
Номинальное напряжение (II/2)	250 V
Номинальное импульсное напряжение (II/2)	2,5 kV

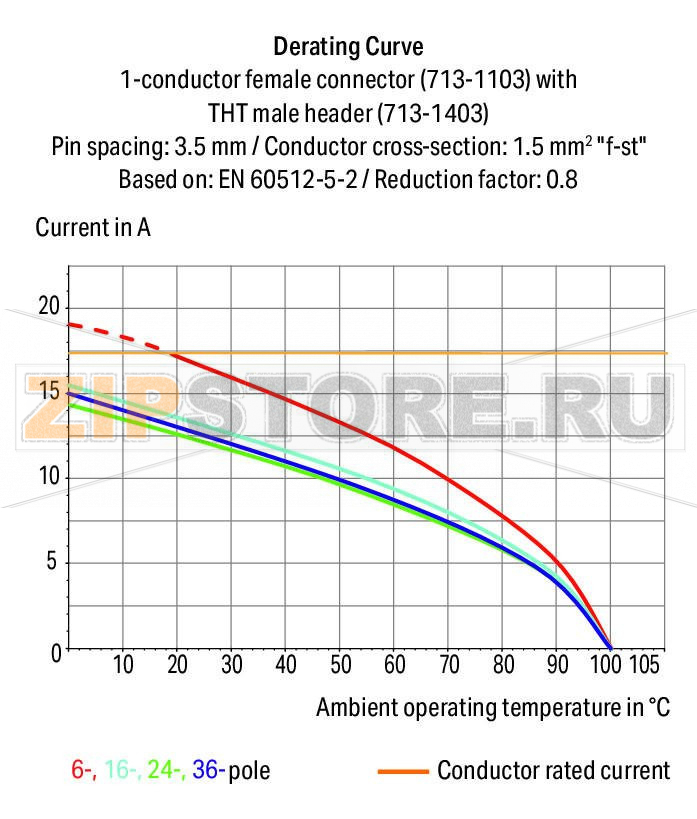

Номинальный ток	10 A
Обозначения (номиналы)	Категория перенапряжения III / Степень загрязнения 2

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (Группа B)	300 V
Номинальный ток UL (Группа B)	10 A
Номинальное напряжение UL (Группа C)	50 V
Номинальный ток UL (Группа C)	10 A

Сертификация по CSA

Стандарт	CSA
Номинальное напряжение CSA (Группа B)	300 V
Номинальный ток CSA (Группа B)	10 A

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения в действие	инструмент
Одножильные проводники	0,08 … 1,5 мм² / 28 … 16 AWG
Гибкие многопроволочные	0,08 … 1,5 мм² / 28 … 16 AWG
Многожильные с изолированным наконечником	0,25 … 1 мм²
Многожильные с неизоляц. наконечником	0,25 … 1 мм²
Длина зачистки	6 … 7 мм / 0,24 … 0,28"
Число полюсов	12
Общее число точек соединения	12
Общее число потенциалов	12
Количество отдельных объектов присоединения	1
Количество уровней	2
Направление ввода проводника к направлению сочленения	0°

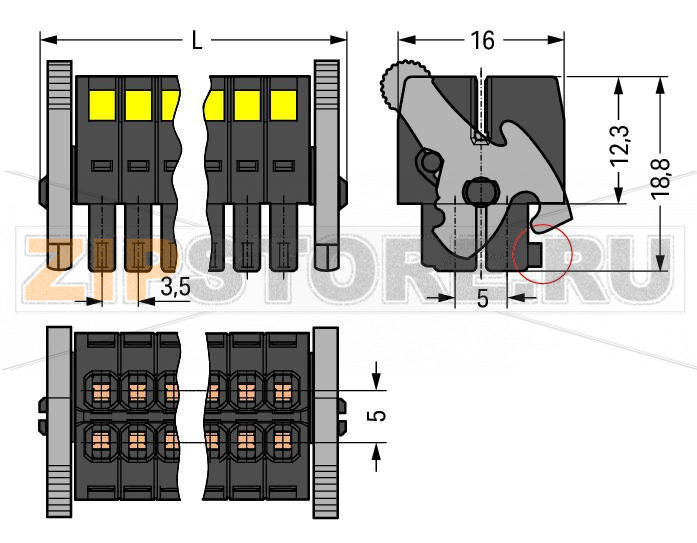

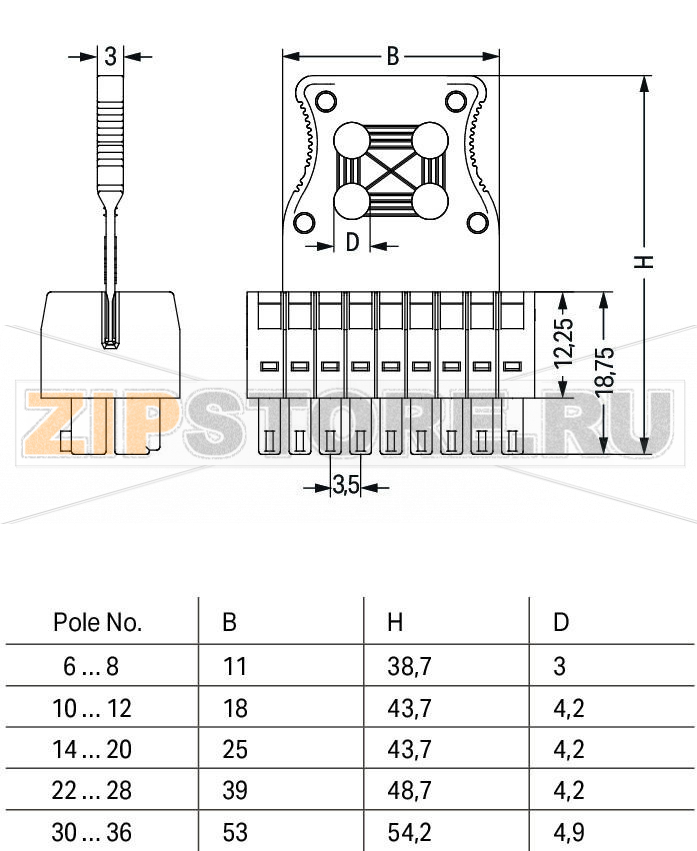

Геометрические данные

Шаг контактов	3,5 мм / 0,138"
Ширина	29,5 мм / 1,161"
Высота	38,7 мм / 1,524"
Длина	16 мм / 0,63"

Стыкуемое соединение

Тип контакта (втываемый разъем)	Гнездо / розетка
Тип присоединения разъема	для проводников
Защита от неправильного соединения	Да
Фиксация	фиксирующий рычаг
Разгрузка натяжения	пластина разгрузки натяжения

Материалы

Цвет	черный
Группа изоляционных материалов	II
Изоляционный материал	полиамид, армированный стекловолокном (PA66 GF)
Класс воспламеняемости UL 94	V0
Материал пружины зажима	хромоникелевая пружинная сталь (CrNi)
Материал контактов	медный сплав
Покрытие контактов	луженые
Пожарная нагрузка	0,134 MJ
Вес	7,6 g

Требования к окружающей среде

Диапазон рабочей температуры

-60 … +100 °C

Коммерческие данные

Группа продукта	3 (Multi Connection System)
Тип упаковки	BOX
Страна происхождения	PL (Польша)
GTIN	4050821177531
Код ТН ВЭД	85366990990

Описание товара

MCS MINI HD — компактное решение для высокоплотного монтажа и быстрого подключения проводников в промышленных и приборных приложениях. Версия WAGO 713-1106/037-9037/032-000 представляет собой двухрядную 12‑полюсную розетку с рычагами и центральной пластиной разгрузки натяжения. Конструкция ориентирована на надежную эксплуатацию в условиях ограниченного пространства, где важны защита от неправильного сочленения и удобство сервисного доступа.

Благодаря технологии CAGE CLAMP® подключение выполняется без обслуживания, с устойчивым контактным давлением на весь срок службы. Рычаги обеспечивают наглядное и безопасное управление клеммами без инструмента, а пластина разгрузки натяжения фиксирует жилы, снижая влияние вибраций и механических нагрузок на контактную зону. Прямая маркировка упрощает идентификацию соединений при наладке и в процессе эксплуатации.

Разъем относится к системе MCS и рассчитан на работу в составе втыкаемых соединений «провод–плата». 100‑процентная защита от неправильного подсоединения реализуется кодированием и фиксирующими элементами, что снижает риск ошибок при сборке и обслуживании. Луженые контакты из медного сплава обеспечивают стабильные переходные сопротивления и устойчивость к коррозии, а корпус из PA66 GF с классом горючести UL 94 V0 поддерживает эксплуатацию в широком температурном диапазоне.

Типичные причины отказов

Перегрузка по току или длительная работа при токах выше допустимых, приводящая к локальному нагреву и деградации контактов.
Механические воздействия: натяжение и вибрации при отсутствии или неправильной фиксации проводников на пластине разгрузки.
Неправильная подготовка жил (недостаточная длина зачистки, повреждение проволок, применение неподходящих наконечников).
Попадание загрязнений и влаги в контактную зону, особенно при эксплуатации вне рекомендуемых условий.
Частые расстыковки/стыковки при наличии нагрузки, несоблюдение требований DIN EN 61984 (включение/выключение под напряжением).

Как понять, что запчасть вышла из строя

Повышение температуры или запах перегрева в зоне разъема, потемнение или деформация корпуса.
Нестабильный контакт: прерывание сигнала, мерцание индикации, падение напряжения на линии.
Видимые следы окисления или почернение контактных поверхностей, ослабление пружины зажима.
Люфт половин соединения, неполная фиксация рычагом, самопроизвольное расцепление.
Следы влаги, коррозии или загрязнений внутри гнезд.
