MCS MINI SL THT male header; 0.8 x 0.8 mm solder pin; angled; Pin spacing 3.5 mm; 5-pole; black Wago 714-165

Name: MCS MINI SL THT male header; 0.8 x 0.8 mm solder pin; angled; Pin spacing 3.5 mm; 5-pole; black Wago 714-165
Brand: Wago
SKU: 714-165

Каталожный номер 714-165

MCS MINI SL THT male header; 0.8 x 0.8 mm solder pin; angled; Pin spacing 3.5 mm; 5-pole; black Wago 714-165 Корпус вилок отливается из изоляционного материала, пригодного для пайки оплавлением припоя без использования свинцаРазделенные разъемы выводов предотвращают повреждения и обеспечивают вилкам защиту от касания в неподсоединенном состоянииВозможны варианты кодировки...

MCS MINI SL THT male header; 0.8 x 0.8 mm solder pin; angled; Pin spacing 3.5 mm; 5-pole; black Wago 714-165 - MCS MINI SL THT male header; 0.8 x 0.8 mm solder pin; angled; Pin spacing 3.5 mm; 5-pole; black Wago 714-165

Розничная цена

1.09 $ с НДС

array(34) { ["id"]=> string(6) "157445" ["product_id"]=> string(6) "220124" ["id_1c"]=> NULL ["sku"]=> string(7) "714-165" ["sort"]=> string(1) "0" ["name"]=> string(7) "714-165" ["image_id"]=> NULL ["price"]=> float(104) ["primary_price"]=> string(8) "1.094704" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(104) ["unconverted_price"]=> float(1.09) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(104) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "200" ["min_zakaz"]=> string(3) "200" ["weight"]=> object(shopDimensionValue)#1165 (10) { ["id":"shopDimensionValue":private]=> string(5) "11914" ["value":"shopDimensionValue":private]=> string(1) "1" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.001" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 104 ₽ с НДС

* стоимость и наличие уточняйте у менеджера

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Корпус вилок отливается из изоляционного материала, пригодного для пайки оплавлением припоя без использования свинца
Разделенные разъемы выводов предотвращают повреждения и обеспечивают вилкам защиту от касания в неподсоединенном состоянии
Возможны варианты кодировки

Информация по безопасности 1:
The MCS – MULTI CONNECTION SYSTEM includes connectors without breaking capacity in accordance with DIN EN 61984. When used as intended, these connectors must not be connected/disconnected when live or under load. The circuit design should ensure header pins, which can be touched, are not live when unmated.

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	160 V
Номинальное импульсное напряжение (III / 3)	2,5 kV
Номинальное напряжение (III / 2)	160 V
Номинальное импульсное напряжение (III / 2)	2,5 kV
Номинальное напряжение (II / 2)	320 V
Номинальное импульсное напряжение (II / 2)	2,5 kV
Номинальный ток	8 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	150 V
Rated current UL (Use Group B)	8 A

Approvals per CSA

Approvals per

CSA

Данные соединения

Число полюсов	5
Общее число потенциалов	5
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1

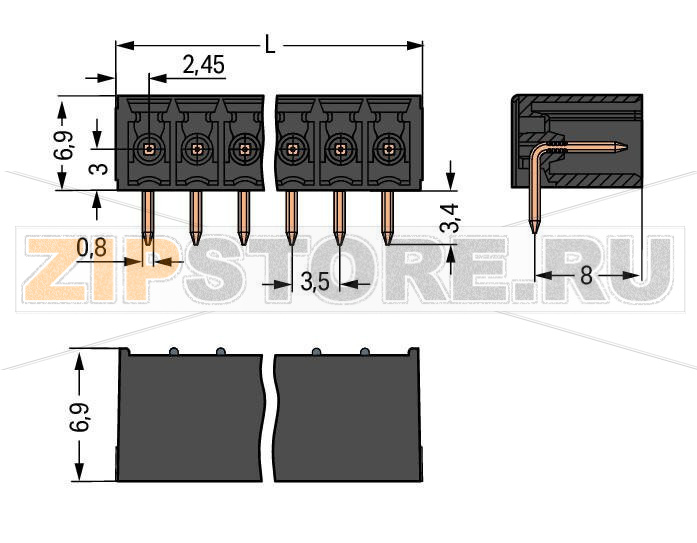

Geometrical Data

Шаг контактов	3,5 mm / 0.138 inch
Ширина	18,9 mm / 0.744 inch
Высота	10,3 mm / 0.406 inch
Высота от поверхности	6,9 mm / 0.272 inch
Длина	9,7 mm / 0.382 inch
Длина вывода под пайку	3,4 mm
Размеры вывода под пайку	0,8 x 0,8 mm
Допуск диаметра отверстия	1,2 (+0,1) mm

Plug connection

Contact type (pluggable connector)	Male connector/plug
Connector connection type	for PCBs
Mismating protection	No
Mating direction to the PCB	0 °

PCB contact

PCB contact	THT
Solder pin arrangement	over the entire male connector, in line
Number of solder pins per potential	1

Material Data

Цвет	черные
группа изолирующих материалов	I
Изоляционный материал	Полифталамид (PPA GF)
Класс воспламеняемости по UL 94	V0
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	0,022 MJ
Вес	1,1 g

Environmental Requirements

Граница температурного диапазона

-60 … +100 °C

Коммерческие данные

Product Group	3 (Multi Conn. System)
Тип упаковки	BOX
Country of origin	DE
GTIN	4045454859183
Customs tariff number	85366990990

Характеристики

Производитель	Wago
Заказ кратно	200
Минимальный заказ	200
Вес	1 г
