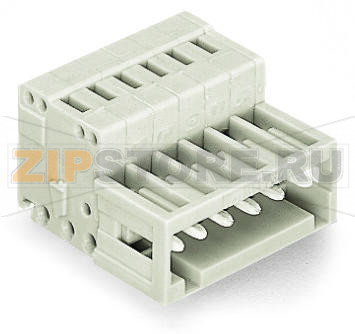

MCS MINI 1-проводная вилка; 100% защита от неправильного подсоединения; 1,5; Шаг контактов 3,5 мм; 2-пол.; 1,50 mm; светло-серые Wago 734-302

Name: MCS MINI 1-проводная вилка; 100% защита от неправильного подсоединения; 1,5; Шаг контактов 3,5 мм; 2-пол.; 1,50 mm; светло-серые Wago 734-302
Brand: Wago
SKU: 734-302

Каталожный номер 734-302

MCS MINI 1-проводная вилка; 100% защита от неправильного подсоединения; 1,5; Шаг контактов 3,5 мм; 2-пол.; 1,50 mm; светло-серые Wago 734-302 Универсальное соединение для всех типов проводниковПростая предварительная сборка и монтаж на устройстве посредством горизонтального и вертикального монтажа CAGE CLAMP®Для соединений "провод-провод" и "плата-провод"Пластины и корпуса разгрузки натяжения для заводской и полевой сборки100% защита от неправильного подсоединенияВозможны варианты кодировки...

MCS MINI 1-проводная вилка; 100% защита от неправильного подсоединения; 1,5; Шаг контактов 3,5 мм; 2-пол.; 1,50 mm; светло-серые Wago 734-302 - MCS MINI 1-проводная вилка; 100% защита от неправильного подсоединения; 1,5; Шаг контактов 3,5 мм; 2-пол.; 1,50 mm; светло-серые Wago 734-302

Розничная цена

2 $ с НДС

array(34) { ["id"]=> string(6) "156227" ["product_id"]=> string(6) "218906" ["id_1c"]=> NULL ["sku"]=> string(7) "734-302" ["sort"]=> string(1) "1" ["name"]=> string(7) "734-302" ["image_id"]=> NULL ["price"]=> float(146) ["primary_price"]=> string(8) "1.536796" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(146) ["unconverted_price"]=> float(1.53) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(146) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43459]=> string(12) "Кабель" } ["zakaz_kratno"]=> string(3) "200" ["min_zakaz"]=> string(3) "200" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 146 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Особенности

Универсальное соединение для всех типов проводников
Простая предварительная сборка и монтаж на устройстве посредством горизонтального и вертикального монтажа CAGE CLAMP®
Для соединений «провод–провод» и «плата–провод»
Пластины и корпуса разгрузки натяжения для заводской и полевой сборки
100% защита от неправильного подсоединения
Возможны варианты кодировки

Информация по безопасности 1:
MCS – MULTI CONNECTION SYSTEM включает разъемы без коммутационной способности согласно DIN EN 61984. При использовании по назначению эти разъемы нельзя соединять или разъединять под напряжением либо под нагрузкой. Конструкция схемы должна обеспечивать, чтобы доступные для прикосновения штыревые контакты не находились под напряжением при расстыкованном соединении.

Электрические данные

Номиналы согласно IEC/EN 60664-1

Номиналы согласно	IEC/EN 60664-1
Номинальное напряжение (III / 3)	160 V
Номинальное импульсное напряжение (III / 3)	2,5 kV
Номинальное напряжение (III / 2)	160 V
Номинальное импульсное напряжение (III / 2)	2,5 kV
Номинальное напряжение (II / 2)	320 V
Номинальное импульсное напряжение (II / 2)	2,5 kV
Номинальный ток	10 A
Обозначение (номиналы)	(III/2) — категория перенапряжения III / степень загрязнения 2

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (Use Group B)	300 V
Номинальный ток UL (Use Group B)	10 A
Номинальное напряжение UL (Use Group D)	300 V
Номинальный ток UL (Use Group D)	10 A

Сертификация по CSA

Стандарт	CSA
Номинальное напряжение CSA (Use Group B)	300 V
Номинальный ток CSA (Use Group B)	10 A
Номинальное напряжение CSA (Use Group D)	300 V
Номинальный ток CSA (Use Group D)	10 A

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения в действие	Инструмент
Одножильные проводники	0,08 … 1,5 мм² / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 1,5 мм² / 28 … 14 AWG
Многожильные проводники с изолированным наконечником	0,25 … 1,5 мм²
Многожильные проводники с неизолированным наконечником	0,25 … 1,5 мм²
Длина снятия изоляции	6 … 7 мм / 0,24 … 0,28 дюйма
Число полюсов	2
Общее число точек соединения	2
Общее число потенциалов	2
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1
Примечание (сечение проводника)	Подключение проводников 1,5 мм² возможно; однако диаметр изоляции может не позволить зажимам быть установлены в ряд.
Направление ввода проводника относительно направления сочленения	0 °

Геометрические данные

Шаг контактов	3,5 мм / 0,138 дюйма
Ширина	9,4 мм / 0,37 дюйма
Высота	13,4 мм / 0,528 дюйма
Длина	22,3 мм / 0,878 дюйма

Стыковочное соединение

Тип контакта (вставной разъем)	Штекер (мужской)
Тип подключения разъема	Для проводников
Защита от неправильного сочленения	Да

Материалы

Цвет	Светло-серый
Группа изоляционного материала	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал пружины зажима	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	Лужёные
Пожарная нагрузка	0,041 MJ
Вес	1,9 g

Требования к окружающей среде

Диапазон рабочих температур

-60 … +100 °C

Коммерческие данные

Группа продукции	3 (Multi Conn. System)
Тип упаковки	BOX (коробка)
Страна происхождения	PL (Польша)
GTIN	4044918513470
Код ТН ВЭД	85366990990

WAGO 734-302 из серии MCS MINI — это компактная штекерная вилка для однопроводного подключения, ориентированная на надежные соединения в промышленной и приборостроительной среде. Технология пружинного зажима CAGE CLAMP обеспечивает быструю и стабильную фиксацию проводника без обслуживания, а защита от неправильного подсоединения исключает ошибочное сочленение в процессе монтажа. Конструкция разъема поддерживает как соединения «провод–провод», так и «плата–провод», что упрощает унификацию интерфейсов внутри изделия и на линии сборки.

Корпус из негорючего полиамида устойчив к вибрациям и воздействию температуры, а лужёные контактные элементы из электролитической меди снижают переходное сопротивление. Благодаря продуманной геометрии и направлению ввода проводника разъем удобен для серийного монтажа и подходит для применения в компактных устройствах автоматики, источниках питания, контроллерах, сенсорных модулях и приводной технике. Для повышения безопасности доступны варианты кодировки, которые минимизируют риск перепутывания линий в многоразъемных узлах.

Возможные причины неисправностей

Перегрев из-за превышения рабочего тока, плотной укладки или недостаточной вентиляции, приводящий к потемнению пластика и потере упругости пружины.
Механические повреждения корпуса или защелок от ударов, неаккуратного демонтажа либо использования неподходящего инструмента.
Коррозия контактов при воздействии влаги, конденсата, агрессивных сред или загрязнений (пыль, флюсы, масла).
Неправильная подготовка проводника: избыточная длина зачистки, разлохмаченные жилы, неподходящее сечение, отсутствие наконечника на тонких многожильных проводах.
Чрезмерное число циклов стыковки/расстыковки, вызывающее износ контактных поверхностей.
Разъединение под нагрузкой или под напряжением, вызывающее искрение и подгар контактов.

Как понять, что разъем вышел из строя

Локальный нагрев, запах перегрева, потемнение или деформация корпуса.
Рост падения напряжения на соединении, нестабильный контакт, «пропадание» сигнала при легком шевелении проводника.
Следы коррозии, окисла или подгара на штырях и в месте зажима.
Ослабление фиксации проводника: провод легко извлекается или «ходит» в зажиме.
Повреждение направляющих/ключей, защита от неправильного подсоединения не срабатывает или вилка стыкуется «на усилие».
