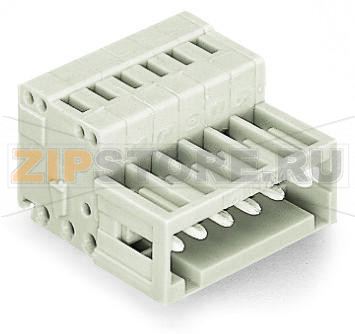

MCS MINI 1-проводная вилка; 100% защита от неправильного подсоединения; 1,5; Шаг контактов 3,5 мм; 7-пол.; 1,50 mm; светло-серые Wago 734-307

Name: MCS MINI 1-проводная вилка; 100% защита от неправильного подсоединения; 1,5; Шаг контактов 3,5 мм; 7-пол.; 1,50 mm; светло-серые Wago 734-307
Brand: Wago
SKU: 734-307

Каталожный номер 734-307

MCS MINI 1-проводная вилка; 100% защита от неправильного подсоединения; 1,5; Шаг контактов 3,5 мм; 7-пол.; 1,50 mm; светло-серые Wago 734-307 Универсальное соединение для всех типов проводниковПростая предварительная сборка и монтаж на устройстве посредством горизонтального и вертикального монтажа CAGE CLAMP®Для соединений "провод-провод" и "плата-провод"Пластины и корпуса разгрузки натяжения для заводской и полевой сборки100% защита от неправильного подсоединенияВозможны варианты кодировки...

MCS MINI 1-проводная вилка; 100% защита от неправильного подсоединения; 1,5; Шаг контактов 3,5 мм; 7-пол.; 1,50 mm; светло-серые Wago 734-307 - MCS MINI 1-проводная вилка; 100% защита от неправильного подсоединения; 1,5; Шаг контактов 3,5 мм; 7-пол.; 1,50 mm; светло-серые Wago 734-307

Розничная цена

4 $ с НДС

array(34) { ["id"]=> string(6) "156235" ["product_id"]=> string(6) "218914" ["id_1c"]=> NULL ["sku"]=> string(7) "734-307" ["sort"]=> string(1) "1" ["name"]=> string(7) "734-307" ["image_id"]=> NULL ["price"]=> float(355) ["primary_price"]=> string(7) "3.73673" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(355) ["unconverted_price"]=> float(3.73) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(355) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43459]=> string(12) "Кабель" } ["zakaz_kratno"]=> string(3) "100" ["min_zakaz"]=> string(3) "100" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 355 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Универсальное соединение для всех типов проводников
Простая предварительная сборка и монтаж на устройстве посредством горизонтального и вертикального монтажа CAGE CLAMP®
Для соединений «провод–провод» и «плата–провод»
Пластины и корпуса разгрузки натяжения для заводской и полевой сборки
100% защита от неправильного подсоединения
Возможны варианты кодировки

Информация по безопасности 1:
Система MCS – MULTI CONNECTION SYSTEM включает разъёмы без коммутационной способности в соответствии с DIN EN 61984. При использовании по назначению такие разъёмы нельзя соединять/разъединять под напряжением или под нагрузкой. Конструкция схемы должна гарантировать, что штекерные контакты, к которым возможен доступ при расстыковке, не находятся под напряжением.

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60664-1
Номинальное напряжение (III / 3)	160 V
Номинальное импульсное напряжение (III / 3)	2,5 kV
Номинальное напряжение (III / 2)	160 V
Номинальное импульсное напряжение (III / 2)	2,5 kV
Номинальное напряжение (II / 2)	320 V
Номинальное импульсное напряжение (II / 2)	2,5 kV

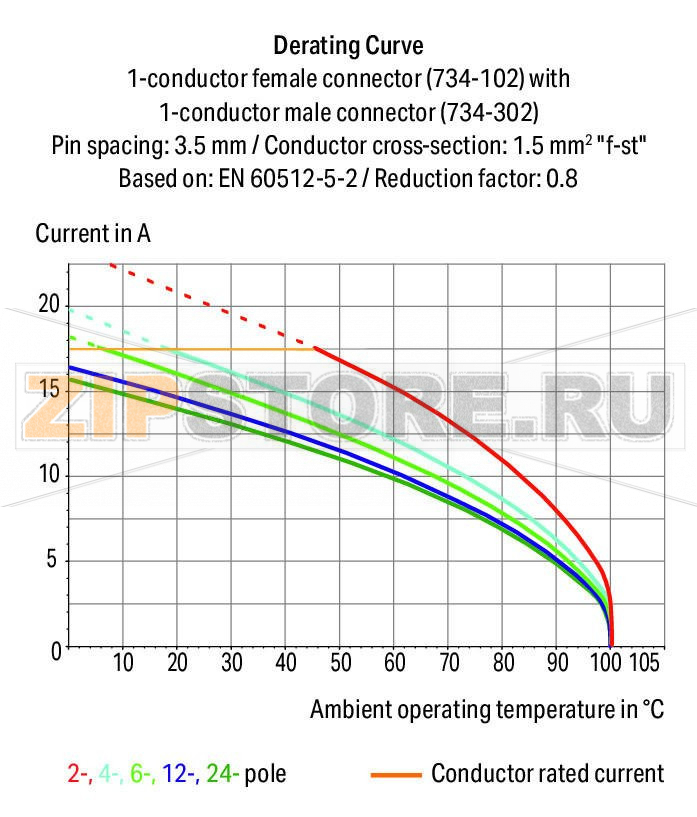

Номинальный ток	10 A
Примечание (номиналы)	(III / 2) Категория перенапряжения III / Степень загрязнения 2

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (Use Group B)	300 V
Номинальный ток UL (Use Group B)	10 A
Номинальное напряжение UL (Use Group D)	300 V
Номинальный ток UL (Use Group D)	10 A

Сертификация по CSA

Стандарт	CSA
Номинальное напряжение CSA (Use Group B)	300 V
Номинальный ток CSA (Use Group B)	10 A
Номинальное напряжение CSA (Use Group D)	300 V
Номинальный ток CSA (Use Group D)	10 A

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения	Инструмент
Одножильные проводники	0,08 … 1,5 мм² / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 1,5 мм² / 28 … 14 AWG
Многожильные с изолированным наконечником	0,25 … 1,5 мм²
Многожильные с неизолированным наконечником	0,25 … 1,5 мм²
Длина зачистки	6 … 7 мм / 0.24 … 0.28 inch
Число полюсов	7
Общее число точек соединения	7
Общее число потенциалов	7
Количество отдельных объектов присоединения	1
Количество уровней	1
Примечание (поперечное сечение)	Подключение проводников 1,5 мм² возможно; однако диаметр изоляции может не позволять устанавливать зажимы вплотную в ряд.
Направление ввода проводника к направлению сочленения	0 °

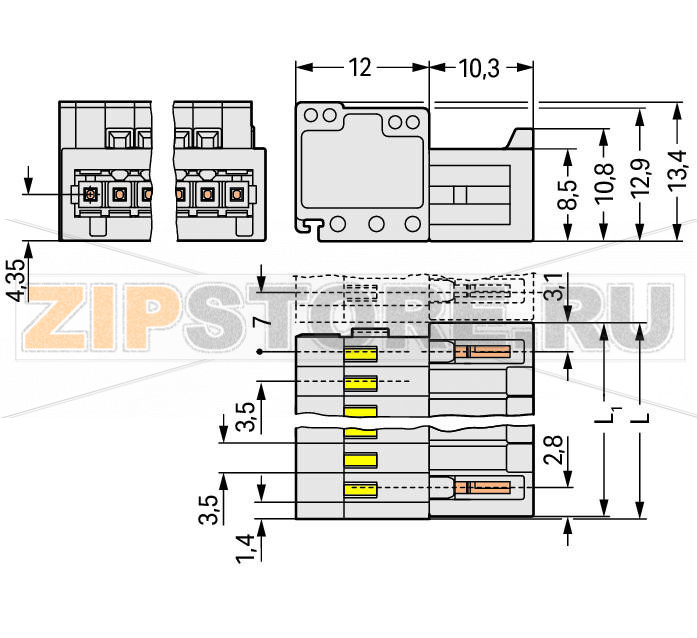

Геометрические данные

Шаг контактов	3,5 мм / 0.138 inch
Ширина	26,9 мм / 1.059 inch
Высота	13,4 мм / 0.528 inch
Длина	22,3 мм / 0.878 inch

Разъёмное соединение

Тип контакта (штекерный разъём)	Штыревой контакт / вилка
Тип подключения разъёма	для проводников
Защита от ошибочного соединения	Да

Материалы

Цвет	светло-серый
Группа изоляционных материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал пружины зажима	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (ECu)
Покрытие контактов	лужёные
Пожарная нагрузка	0,118 MJ
Вес	5,9 g

Экологические требования

Диапазон рабочей температуры

-60 … +100 °C

Коммерческие данные

Группа продукции	3 (Multi Connection System)
Тип упаковки	BOX
Страна происхождения	PL (Польша)
GTIN	4044918513609
Таможенный код	85366990990

Компактная 1-проводная вилка системы MCS MINI Wago 734-307 предназначена для надёжного соединения «провод–плата» и «провод–провод» в ограниченном пространстве. Пружинная технология CAGE CLAMP обеспечивает стабильный контакт при вибрациях, термоциклах и перепадах нагрузки, а также сокращает время монтажа за счёт безвинтового подключения. Конструкция предусматривает защиту от ошибочного сочленения и возможность кодирования, что снижает риск неправильной сборки в серийном производстве и при обслуживании. Для повышения долговечности доступны элементы разгрузки натяжения как для заводской, так и для полевой сборки.

Устройство ориентировано на применение в промышленной электронике, автоматизации, системах управления и питания с повышенными требованиями к безопасности и воспламеняемости материала корпуса. Штыревой штекер Wago 734-307 совместим с соответствующими гнездовыми ответными частями серии MCS и рассчитан на подключение широкого спектра проводников, включая одножильные, многожильные и тонкие многожильные с наконечниками.

Причины возможных отказов:

Подключение/разъединение под нагрузкой или под напряжением, приводящее к искрению и подгару контактов.
Неправильная подготовка проводника (избыточная или недостаточная зачистка, повреждение жил) — рост переходного сопротивления и нагрев.
Использование неподходящего сечения или жёсткости проводников — ослабление прижима пружины.
Превышение токовой/тепловой нагрузки, длительный перегрев, агрессивная среда — деградация пластика и лужёного слоя.
Механические нагрузки без разгрузки натяжения, вибрация — микротрещины корпуса, расшатывание контакта.
Загрязнение, влага, конденсат — коррозия контактной зоны, утечка по поверхности.
Чрезмерное число циклов сочленения при отсутствии должного ухода — износ защёлок и контактной пары.

Признаки, по которым можно понять, что разъём или контактная часть вышли из строя:

Локальный перегрев: потемнение, изменение цвета пластика, запах гари, следы оплавления.
Нестабильная работа цепи: периодические обрывы, пропадание сигнала при вибрации/шевелении.
Повышенное переходное сопротивление: заметное падение напряжения на соединении, нагрев при номинальном токе.
Видимые дефекты: трещины корпуса, деформация защёлок, окислы/подгар на штырях.
Ослабление фиксации проводника в клемме, выпадение или люфт проводника.

Рекомендации по уходу и эксплуатации:

Не соединять и не разъединять под напряжением или под нагрузкой; соблюдать требования безопасности к обслуживанию.
Подготавливать проводники согласно требованиям: правильная длина зачистки, чистая жила без распушения и надрезов.
Использовать совместимые по сечению и типу проводники; при необходимости — наконечники и элементы разгрузки натяжения.
Применять рекомендованный инструмент для приведения CAGE CLAMP, избегать чрезмерных усилий и перекосов при стыковке.
Периодически проводить визуальный осмотр, удалять загрязнения, контролировать отсутствие следов влаги и коррозии.
Защищать место соединения от вибраций и рывков, выдерживать минимальные радиусы гиба кабеля, исключать натяг на клеммах.
Использовать кодирование и механическую защиту от ошибочного сочленения; хранить и монтировать в условиях, исключающих воздействие агрессивных сред.
При признаках перегрева, подгорания или повреждения — заменить разъём; повторное использование повреждённых элементов недопустимо.

Соблюдение этих рекомендаций при выборе и эксплуатации вилки Wago 734-307 позволит поддерживать стабильный контакт, снизить риски отказов и продлить ресурс соединения в условиях промышленной эксплуатации.
