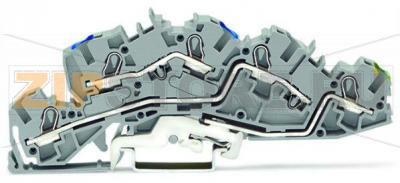

Многоуровневые клеммы для монтажа; 3; N/L/PE; Push-in CAGE CLAMP®; 4,00 mm; серые Wago 2005-7646

Name: Многоуровневые клеммы для монтажа; 3; N/L/PE; Push-in CAGE CLAMP®; 4,00 mm; серые Wago 2005-7646
Brand: Wago
SKU: 2005-7646

Каталожный номер 2005-7646

Многоуровневые клеммы для монтажа; 3; N/L/PE; Push-in CAGE CLAMP®; 4,00 mm; серые Wago 2005-7646 - Многоуровневые клеммы для монтажа; 3; N/L/PE; Push-in CAGE CLAMP®; 4,00 mm; серые Wago 2005-7646

Розничная цена

3 $ с НДС

array(34) { ["id"]=> string(6) "151011" ["product_id"]=> string(6) "213690" ["id_1c"]=> NULL ["sku"]=> string(9) "2005-7646" ["sort"]=> string(1) "1" ["name"]=> string(9) "2005-7646" ["image_id"]=> NULL ["price"]=> float(332) ["primary_price"]=> string(8) "3.494632" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(332) ["unconverted_price"]=> float(3.49) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(332) ["original_compare_price"]=> float(0) ["features"]=> array(6) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1151 (10) { ["id":"shopDimensionValue":private]=> string(3) "454" ["value":"shopDimensionValue":private]=> string(3) "124" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.124" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1148 (10) { ["id":"shopDimensionValue":private]=> string(4) "1867" ["value":"shopDimensionValue":private]=> string(3) "6.2" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "6.2" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 332 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные

Номинальные значения по IEC/EN 60664-1

Примечание к номиналам	потенциал – заземление
Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальный ток	36 A
Примечание к номиналам 2	потенциал – потенциал
Номинальное напряжение (III / 3) 2	400 V
Номинальное импульсное напряжение (III / 3) 2	6 kV
Пояснение (номиналы)	Категория перенапряжения III / Степень загрязнения 3

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип срабатывания	Push-in возможность обслуживания инструментом
Материал подключаемых проводников	медь
Номинальное сечение	4 мм²
Размеры одножильных проводников	0,5 … 6 мм² / 20 … 10 AWG
Одножильные, прямое подключение	1,5 … 6 мм² / 14 … 10 AWG
Гибкие многожильные проводники	0,5 … 6 мм² / 20 … 10 AWG
Многожильные с изолированным наконечником	1,5 … 4 мм² / 18 … 12 AWG
Минимум для многожильных с изолированным наконечником (вставка)	1,5 … 4 мм² / 18 … 12 AWG
Длина снятия изоляции	11 … 13 мм / 0.43 … 0.51 inch
Общее число точек соединения	5
Общее число потенциалов	3
Количество уровней	3
Тип проводки	фронтальное подключение
Примечание (сечение проводника)	В зависимости от характеристик проводника, через Push-in соединение можно вставлять проводник меньшего сечения.

Геометрические данные

Ширина	6,2 мм / 0.244 inch
Высота от верхнего края DIN-рейки	41,7 мм / 1.642 inch
Длина	124 мм / 4.882 inch

Механические данные

Исполнение	угловое
Тип монтажа	DIN-рейка 35 мм
Маркировка потенциалов	N/L/PE
Маркировочный уровень	центральная/боковая маркировка

Материалы

Цвет	серый
Изоляционный материал	полиамид (PA66)
Вес	30,2 г

Коммерческие данные

Тип упаковки	коробка (BOX)
Страна происхождения	CN
GTIN	4055143042260
Код ТН ВЭД	85369010000

Многоуровневая клемма Wago 2005-7646 предназначена для рациональной разводки нейтрального, фазного и защитного проводников (N/L/PE) на DIN-рейке 35 мм в распределительных щитах и шкафах управления. Конструкция с тремя уровнями экономит место на рейке и упрощает структурирование проводки, а технология Push-in CAGE CLAMP® обеспечивает быстрое подключение медных проводников без предварительного лужения или сложной подготовки. Фронтальный доступ к точкам подключения облегчает монтаж в стесненных условиях и ускоряет сервисные операции.

Решение востребовано в системах освещения, автоматизации зданий, распределительных и клеммных коробках, где важны компактность, понятная маркировка N/L/PE и надежный контакт при вибрациях. Пружинный зажим поддерживает стабильное контактное давление на протяжении всего срока службы, снижая риск ослабления соединения по сравнению с винтовыми клеммами. Корпус из полиамида PA66 устойчив к механическим воздействиям и типовым температурным режимам эксплуатации электрощитового оборудования.

Основные причины выхода из строя клемм подобного типа связаны не с конструкцией, а с нарушениями монтажа и условий эксплуатации. К ним относятся: использование проводников неподходящего сечения или материала, неполная вставка жилы из‑за неверной длины зачистки, загрязнение контактной зоны, попадание влаги и агрессивных сред, длительные перегрузки по току, вызывающие перегрев, а также механические нагрузки на провод (натяжение, изгиб, вибрация), приводящие к усталостным повреждениям жилы или ослаблению посадки.

О том, что клемма Wago 2005-7646 требует замены, свидетельствуют: заметный нагрев в точке подключения, потемнение или оплавление корпуса, характерный запах перегретого пластика, следы искрения, изменение цвета маркировки, выпадение или нефиксирование проводника при вставке, визуальные следы коррозии, а также рост падения напряжения на соединении под нагрузкой. При выявлении указанных признаков клемму следует заменить, а схему — проверить на соответствие допустимым токовым нагрузкам.

Рекомендации по уходу и эксплуатации: соблюдать рекомендуемую длину снятия изоляции и использовать наконечники для гибких жил; подключать только медные проводники, не допуская загрязнения и влаги в зоне контакта; избегать механического натяжения и изломов проводов, обеспечивая аккуратную укладку; периодически проводить визуальный осмотр, контроль посадки проводника легким вытягиванием без усилия и тепловизионную проверку узлов под нагрузкой; не применять агрессивные растворители для очистки, использовать сухую мягкую щетку или слегка увлажненную салфетку; соблюдать электрические пределы и температурные условия, предусмотренные для изделия. Следование этим рекомендациям продлевает ресурс клеммы и повышает надежность всей системы.

Характеристики

Производитель	Wago
Заказ кратно	50
Минимальный заказ	50
Вес	0 кг
Длина	124 мм
Ширина	6.2 м
