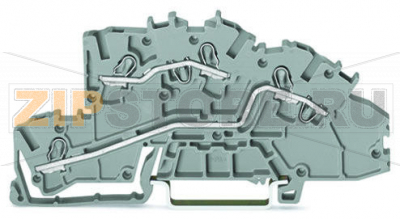

Многоуровневые клеммы для монтажа; 4 mm; L/L; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2003-7642

Name: Многоуровневые клеммы для монтажа; 4 mm; L/L; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2003-7642
Brand: Wago
SKU: 2003-7642

Каталожный номер 2003-7642

Многоуровневые клеммы для монтажа; 4 mm; L/L; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2003-7642 - Многоуровневые клеммы для монтажа; 4 mm; L/L; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2003-7642

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "141422" ["product_id"]=> string(6) "204101" ["id_1c"]=> NULL ["sku"]=> string(9) "2003-7642" ["sort"]=> string(1) "1" ["name"]=> string(9) "2003-7642" ["image_id"]=> NULL ["price"]=> float(133) ["primary_price"]=> string(8) "1.399958" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(133) ["unconverted_price"]=> float(1.39) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(133) ["original_compare_price"]=> float(0) ["features"]=> array(6) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1148 (10) { ["id":"shopDimensionValue":private]=> string(3) "622" ["value":"shopDimensionValue":private]=> string(2) "96" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.096" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1153 (10) { ["id":"shopDimensionValue":private]=> string(4) "1551" ["value":"shopDimensionValue":private]=> string(3) "5.2" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "5.2" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 133 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные (по IEC/EN 60664-1)

Номинальное напряжение (III / 3)	400 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	32 A
Примечание (классификация)	(III / 3) — категория перенапряжения III / степень загрязнения 3

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип приведения (обслуживание)	Push-in Монтажный инструмент
Материал подключаемых проводников	Медь
Номинальное поперечное сечение	2,5 mm²
Однопроволочные проводники	0,25 … 4 mm² / 22 … 12 AWG
Однопроволочные, прямое подключение	0,75 … 4 mm² / 18 … 12 AWG
Гибкие многожильные проводники	0,25 … 4 mm² / 22 … 12 AWG
Многожильные с изолированным наконечником	1 … 2,5 mm² / 18 … 14 AWG
Мин. для многожильных с изолированным наконечником (подключение вставкой)	1 … 2,5 mm² / 18 … 14 AWG
Длина снятия изоляции	10 … 12 mm / 0.39 … 0.47 inch

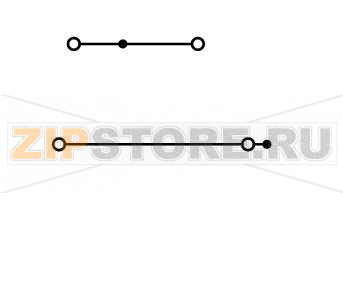

Общее число точек соединения	4
Общее число потенциалов	2
Количество уровней	2
Тип проводки	Фронтальное подключение
Примечание (поперечное сечение проводника)	В зависимости от характеристик проводника возможна вставка проводника меньшего сечения при подключении Push-in.

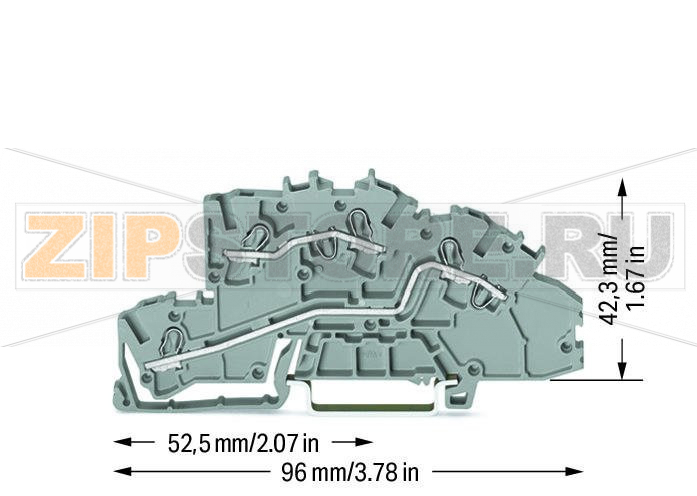

Геометрические данные

Ширина	5,2 mm / 0.205 inch
Высота от верхнего края DIN-рейки	42,3 mm / 1.665 inch
Длина	96 mm / 3.78 inch

Механические данные

Исполнение	Угловое
Тип монтажа	DIN-рейка 35 мм
Маркировка потенциала	L/L
Маркировочный уровень	Центральная/боковая маркировка

Материалы

Цвет	Серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,24 MJ
Масса	13,6 g

Коммерческие данные

Продуктовая группа	22 (TOPJOB S)
Тип упаковки	BOX
Страна происхождения	DE (Германия)
GTIN	4044918925594
Код ТН ВЭД	85369010000

Многоуровневые клеммы Wago 2003-7642 — это компактное решение для распределения потенциалов в шкафах управления и силовых цепях. Два уровня с маркировкой L/L позволяют организовать аккуратную и логичную разводку фазных цепей, а фронтальное подключение облегчает монтаж в стесненных условиях. Технология Push-in CAGE CLAMP обеспечивает стабильный контакт, устойчивый к вибрациям и циклам нагрева/охлаждения, что особенно важно в машиностроении и автоматизации зданий.

Клемма ориентирована на быструю установку: однопроволочные проводники и проводники с наконечниками можно вставлять напрямую без инструмента, для обслуживания предусмотрен инструмент для открытия зажима. Угловое исполнение улучшает доступ к точкам подключения и маркировке. Изоляционный материал PA66 и конструктив серии TOPJOB S способствуют долговечной работе в типовых условиях эксплуатации распределительных щитов.

Wago 2003-7642 применяют в распределительных цепях питания, цепях управления приводами, в шкафах технологического оборудования, где требуется высокая плотность монтажа и четкая идентификация цепей. Центр/боковая маркировка упрощает сопровождение и обслуживание, снижая вероятность ошибок коммутации.

Причины возможных неисправностей

Перегрев из‑за превышения допустимой нагрузки или повышенного переходного сопротивления (неполная вставка проводника, загрязнение контактной зоны, поврежденный наконечник).
Механические повреждения корпуса или пружинного узла при ударе, перекосе на DIN‑рейке, использовании неподходящего инструмента.
Воздействие влаги и агрессивных сред, приводящее к коррозии медных жил и контактных площадок.
Применение неподходящих проводников (например, алюминиевых) или несоответствие класса гибкости требованиям соединения.
Аварийные режимы: короткие замыкания, импульсные перенапряжения выше допустимой категории.

Как понять, что запчасть вышла из строя

Потемнение, оплавление пластика, запах гари, следы копоти около точки подключения.
Повышенный нагрев клеммы под нагрузкой, фиксируемый на ощупь или тепловизором.
Провод «люфтит» или выдергивается, не фиксируется в гнезде после вставки.
Атипичное падение напряжения, нестабильная работа подключенной линии, периодические отключения.
Трещины корпуса, видимые следы коррозии на жилах или контактных кромках.

Рекомендации по уходу и эксплуатации

Используйте только медные проводники с корректной подготовкой жил; соблюдайте длину зачистки 10–12 мм, для гибких жил применяйте изолированные наконечники.
После вставки проводника делайте контрольную протяжку, убеждаясь в надежной фиксации; для обслуживания используйте подходящий инструмент.
Поддерживайте чистоту в шкафу, исключайте попадание пыли и агрессивных жидкостей на клеммные узлы.
Не превышайте рекомендованные диапазоны по сечению и рабочим режимам; распределяйте токовую нагрузку по уровням обоснованно.
Периодически проводите визуальный осмотр и термоконтроль узлов при вводе в эксплуатацию и плановых ТО.
Обеспечьте корректный монтаж на DIN‑рейке 35 мм без перекоса, соблюдайте маркировку L/L для исключения ошибок коммутации.
Храните клеммы в заводской упаковке BOX в сухом помещении до момента установки.

Применение Wago 2003-7642 позволяет повысить плотность монтажа и сократить время подключения благодаря Push-in CAGE CLAMP, а правильная эксплуатация и регулярный контроль обеспечивают стабильную работу узла на протяжении всего жизненного цикла оборудования.

Характеристики

Производитель	Wago
Заказ кратно	50
Минимальный заказ	50
Вес	0 кг
Длина	96 мм
Ширина	5.2 м
