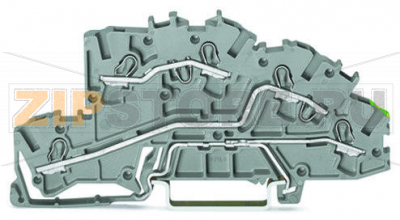

Многоуровневые клеммы для монтажа; 4 mm; L/L/PE; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2003-7645

Name: Многоуровневые клеммы для монтажа; 4 mm; L/L/PE; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2003-7645
Brand: Wago
SKU: 2003-7645

Каталожный номер 2003-7645

Многоуровневые клеммы для монтажа; 4 mm; L/L/PE; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2003-7645 - Многоуровневые клеммы для монтажа; 4 mm; L/L/PE; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2003-7645

Розничная цена

2 $ с НДС

array(34) { ["id"]=> string(6) "151014" ["product_id"]=> string(6) "213693" ["id_1c"]=> NULL ["sku"]=> string(9) "2003-7645" ["sort"]=> string(1) "1" ["name"]=> string(9) "2003-7645" ["image_id"]=> string(1) "0" ["price"]=> float(175) ["primary_price"]=> string(7) "1.84205" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> string(0) "" ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(175) ["unconverted_price"]=> float(1.84) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(175) ["original_compare_price"]=> float(0) ["features"]=> array(6) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1159 (10) { ["id":"shopDimensionValue":private]=> string(3) "622" ["value":"shopDimensionValue":private]=> string(2) "96" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.096" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1160 (10) { ["id":"shopDimensionValue":private]=> string(4) "1551" ["value":"shopDimensionValue":private]=> string(3) "5.2" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "5.2" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 175 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные

Оценки по IEC/EN 60664-1

Примечание к рейтингам	потенциал – земля
Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальный ток	32 A
Примечание к рейтингам 2	потенциал – потенциал
Номинальное напряжение (III / 3) 2	400 V
Номинальное импульсное напряжение (III / 3) 2	6 kV
Номинальный ток (2)	32 A
Легенда (рейтинги)	(III / 3) — категория перенапряжения III / степень загрязнения 3

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип приведения в действие	Нажимной ввод с инструментом
Материал подключаемых проводников	Медь
Номинальное поперечное сечение	2,5 мм²
Размеры одножильных проводников	0,25 … 4 мм² / 22 … 12 AWG
Одножильные, подключение напрямую (push-in)	0,75 … 4 мм² / 18 … 12 AWG
Тонкие многожильные проводники	0,25 … 4 мм² / 22 … 12 AWG
Многожильные проводники с изолированным наконечником	1 … 2,5 мм² / 18 … 14 AWG
Мин. многожильные с изолированным наконечником (ввод вставкой)	1 … 2,5 мм² / 18 … 14 AWG
Длина снятия изоляции	10 … 12 мм / 0.39 … 0.47 inch
Общее число точек соединения	5
Общее число потенциалов	3
Количество уровней	3
Тип проводки	С фронтальным подключением
Примечание (поперечное сечение проводника)	В зависимости от характеристик проводника, проводник меньшего сечения также может быть вставлен методом push-in.

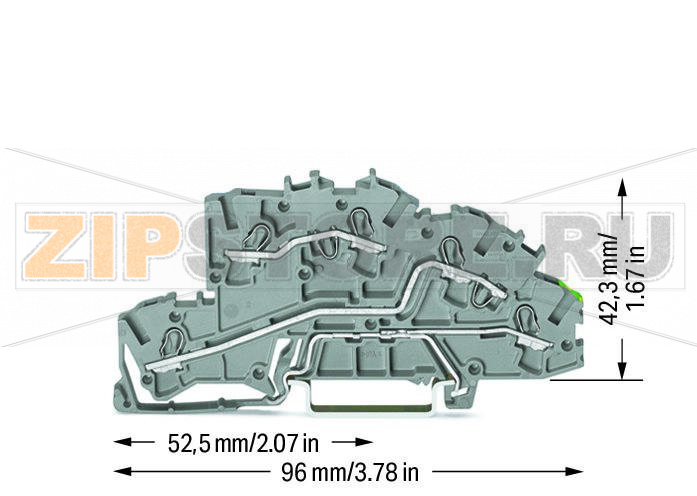

Геометрические данные

Ширина	5,2 мм / 0.205 inch
Высота от верхнего края DIN-рейки	42,3 мм / 1.665 inch
Длина	96 мм / 3.78 inch

Механические данные

Исполнение	угловое
Тип монтажа	DIN-рейка 35 мм

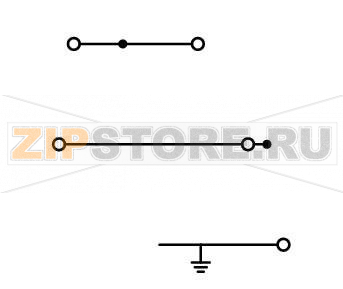

Маркировка потенциалов	L/L/PE
Уровень маркировки	центральная / боковая

Материалы

Цвет	серые
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,245 MJ
Вес	16,3 g

Коммерческие данные

Группа продукции	22 (TOPJOB S)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4044918925600
Код ТН ВЭД	85369010000

Многоуровневая клемма WAGO 2003-7645 предназначена для компактной разводки двух фазных цепей и защитного проводника на одной позиции DIN-рейки. Конструкция L/L/PE с тремя уровнями позволяет экономить место в шкафу и упрощает структурирование схемы. Применяется в распределительных щитах, системах автоматизации зданий, машиностроении и электромонтаже, где важны быстрота подключения и устойчивость к вибрациям. Технология Push-in CAGE CLAMP обеспечивает надежный пружинный контакт: одножильные и проводники с наконечником вводятся без инструмента, многожильные — с помощью операционного инструмента через нажимной привод. Фронтальная проводка и развитые возможности маркировки повышают удобство эксплуатации и обслуживания.

Качественные материалы корпуса и токоведущих частей обеспечивают долговечность клеммы в типовых условиях эксплуатации. Угловое исполнение облегчает трассировку проводов и повышает читаемость маркировки на плотном монтаже. Решение подходит для построения распределителей освещения, питания приводов и контроллеров, подключения полевых устройств и модулей ввода-вывода, а также для модернизации существующих шкафов без увеличения габаритов.

Причины возможных отказов

Перегрев из‑за повышенного переходного сопротивления (неправильная длина зачистки, частично введённый проводник, повреждённый или неподходящий наконечник, загрязнение контактной зоны).
Перегрузка током и последствия коротких замыканий, приводящие к оплавлению изоляции и потере упругости пружины.
Механические повреждения корпуса или пружинного узла при использовании неподходящих инструментов, чрезмерном усилии или ударах.
Коррозия контактных поверхностей вследствие конденсата, агрессивных сред или отсутствия защиты шкафа.
Повреждение фиксатора на DIN‑рейку при частом демонтаже без соблюдения технологии снятия.
Натяжение и вибрация кабеля без разгрузки усилий, вызывающие постепенное ослабление соединения.

Как понять, что клемма вышла из строя

Локальный перегрев: потемнение, запах нагрева, следы оплавления или изменение цвета изоляции.
Ненормальный нагрев под нагрузкой даже при исправной цепи, обнаруживаемый на ощупь или термографией.
Люфт проводника или его извлечение без требуемого усилия; нестабильный контакт при покачивании.
Визуальные трещины корпуса, сколы, деформация, повреждение фиксатора на рейку.
Следы окислов (зеленые/черные налёты) в контактной зоне.
Нарушение непрерывности защитного проводника (ПЕ) при проверке целостности и низкоомного сопротивления.

Рекомендации по уходу и эксплуатации

Готовьте проводники в соответствии с требованиями: корректная длина зачистки, соответствие сечения и типа жила. Для многожильных применяйте качественные наконечники.
Вводите проводник строго до упора; после подключения выполните лёгкую механическую проверку удержания.
Для отжатия используйте рекомендованный инструмент; не поддевайте пружину острыми предметами и не прикладывайте избыточное усилие.
Обеспечьте разгрузку натяжения и корректные радиусы изгиба; избегайте напряжённой прокладки кабелей.
Проводите периодический визуальный контроль и, при высокой нагрузке, выборочную термографию узлов.
Содержите клеммы в чистоте: удаляйте пыль сухой кистью или сжатым воздухом; не используйте агрессивные растворители.
Защищайте от влаги и коррозионно-активных сред, размещая оборудование в закрытых шкафах с нужной степенью защиты.
Используйте штатные держатели и полосы для маркировки; поддерживайте актуальность маркировок цепей.
При признаках перегрева, повреждения корпуса или ослабления контакта замените клемму WAGO 2003-7645; повторная эксплуатация повреждённых изделий недопустима.

Применение WAGO 2003-7645 позволяет ускорить монтаж и повысить надёжность соединений за счёт стабильного пружинного контакта, компактного многоуровневого исполнения и продуманной эргономики обслуживания в шкафах автоматики и распределительных устройствах.

Характеристики

Производитель	Wago
Заказ кратно	1
Минимальный заказ	1
Вес	0 кг
Длина	96 мм
Ширина	5.2 м
