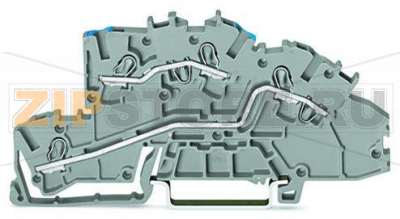

Многоуровневые клеммы для монтажа; 4 mm; N/L; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2003-7649

Name: Многоуровневые клеммы для монтажа; 4 mm; N/L; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2003-7649
Brand: Wago
SKU: 2003-7649

Каталожный номер 2003-7649

Многоуровневые клеммы для монтажа; 4 mm; N/L; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2003-7649 - Многоуровневые клеммы для монтажа; 4 mm; N/L; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2003-7649

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "141424" ["product_id"]=> string(6) "204103" ["id_1c"]=> NULL ["sku"]=> string(9) "2003-7649" ["sort"]=> string(1) "1" ["name"]=> string(9) "2003-7649" ["image_id"]=> NULL ["price"]=> float(133) ["primary_price"]=> string(8) "1.399958" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(133) ["unconverted_price"]=> float(1.39) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(133) ["original_compare_price"]=> float(0) ["features"]=> array(6) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1148 (10) { ["id":"shopDimensionValue":private]=> string(3) "622" ["value":"shopDimensionValue":private]=> string(2) "96" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.096" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1153 (10) { ["id":"shopDimensionValue":private]=> string(4) "1551" ["value":"shopDimensionValue":private]=> string(3) "5.2" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "5.2" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 133 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные

Номинальные значения по IEC/EN 60664-1

Номинальное напряжение (III / 3)	400 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	32 A
Пояснение (номинальные параметры)	(III / 3) — категория перенапряжения III / степень загрязнения 3

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Способ приведения	Push-in инструмент для обслуживания
Материалы подключаемых проводников	Медь
Номинальное поперечное сечение	2,5 мм²
Диапазон сечений одножильных проводников	0,25 … 4 мм² / 22 … 12 AWG
Одножильные, прямое подключение (push‑in)	0,75 … 4 мм² / 18 … 12 AWG
Гибкие многожильные проводники	0,25 … 4 мм² / 22 … 12 AWG
Многожильные с изолированным наконечником	1 … 2,5 мм² / 18 … 14 AWG
Мин. многожильные с изолированным наконечником, подключение push‑in	1 … 2,5 мм² / 18 … 14 AWG
Длина снятия изоляции	10 … 12 мм / 0.39 … 0.47 inch

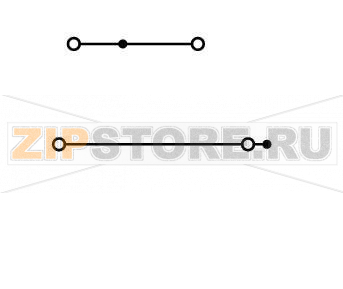

Общее число точек соединения	4
Общее число потенциалов	2
Количество уровней	2
Тип проводки	С фронтальным подключением
Примечание (поперечное сечение проводника)	В зависимости от характеристик проводника возможна вставка проводника меньшего сечения методом push‑in.

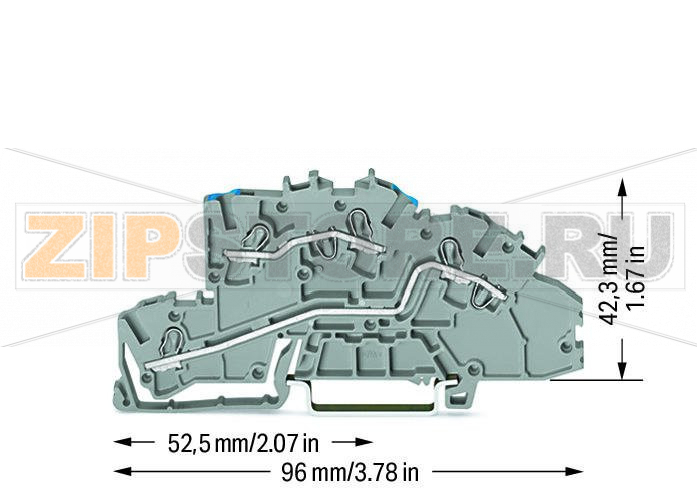

Геометрические данные

Ширина	5,2 мм / 0.205 inch
Высота от верхнего края DIN-рейки	42,3 мм / 1.665 inch
Длина	96 мм / 3.78 inch

Механические данные

Исполнение	угловое
Тип монтажа	DIN-рейка 35 мм
Маркировка потенциалов	N/L
Маркировочный уровень	Центральная/боковая маркировка

Данные о материалах

Цвет	серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,24 MJ
Вес	13,6 g

Коммерческие данные

Группа продукции	22 (TOPJOB S)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4044918925624
Код ТН ВЭД	85369010000

Описание

Многоуровневые клеммы для монтажа Wago 2003-7649 предназначены для компактного распределения питания и сигналов на DIN-рейке 35 мм. Конструкция с двумя уровнями и маркировкой N/L упрощает разводку фазного и нулевого проводников в щитах управления и распределительных шкафах. Технология Push-in CAGE CLAMP® обеспечивает быстрое и надежное соединение: одножильные и подготовленные многожильные проводники вводятся напрямую без инструмента, что существенно сокращает время монтажа и снижает вероятность ошибок.

Клемма ориентирована на применение в системах автоматизации зданий, щитах освещения, HVAC, а также в машиностроении. Фронтальная разводка упрощает укладку проводников в стесненных пространствах, а центральная/боковая маркировка повышает наглядность схемы. Угловое исполнение облегчает доступ к точкам подключения и тестирования в составе сборки.

Корпус из полиамида (PA66) обеспечивает механическую прочность и стабильность геометрии, а пружинный контакт выдерживает вибрации и температурные циклы без необходимости периодической подтяжки. Совместимость с типовыми аксессуарами WAGO (перемычки, торцевые пластины, держатели маркировки, тестовые штекеры) расширяет функциональность при минимальной ширине на рейке.

Причины возможных поломок

Перегрев из‑за повышенного переходного сопротивления при неправильной подготовке проводника или некачественной опрессовке наконечника.
Механическое повреждение пружинного узла при попытке принудительного извлечения проводника без отжатия клеммы инструментом.
Коррозия контактов при эксплуатации во влажной или агрессивной среде без должной защиты шкафа.
Повреждение изоляционного корпуса вследствие электрической дуги при превышении допустимых нагрузок или неверной коммутации.
Неверная длина снятия изоляции, приводящая к неполному контакту или оголению токоведущих частей.

Как понять, что запчасть вышла из строя

Следы потемнения, оплавления или запах перегрева вокруг точки подключения.
Легкое вытягивание проводника из гнезда при умеренном усилии (пружина не удерживает).
Периодические обрывы цепи, нестабильные показания или заметное падение напряжения под нагрузкой.
Повышенная температура клеммы при работе по сравнению с соседними (обнаруживается при тепловизионном контроле).
Трещины на корпусе, деформация, следы дуговых разрядов.

Рекомендации по уходу и эксплуатации

Соблюдайте рекомендованную длину зачистки и используйте качественные наконечники и инструмент опрессовки.
Для извлечения гибких проводников используйте соответствующий инструмент, не выдергивайте проводник рывком.
Периодически проводите визуальный и термоконтроль соединений, особенно в зонах повышенной нагрузки.
Содержите клеммы в чистоте, удаляйте пыль сухой мягкой щеткой; не применяйте агрессивные растворители.
Обеспечьте защиту шкафа от влаги и агрессивных сред, используйте соответствующую степень защиты корпуса.
Соблюдайте полярность и маркировку N/L для исключения ошибок при обслуживании.
Применяйте оригинальные аксессуары WAGO для перемычек и маркировки, обеспечивая корректные расстояния утечки и пробоя.

Выбирая Wago 2003-7649, вы получаете компактное и надежное решение для системного распределения с минимальными затратами времени на монтаж и обслуживание.

Характеристики

Производитель	Wago
Заказ кратно	50
Минимальный заказ	50
Вес	0 кг
Длина	96 мм
Ширина	5.2 м
