Многоуровневые клеммы для монтажа; 4 mm; N/L/PE; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2003-7646

Name: Многоуровневые клеммы для монтажа; 4 mm; N/L/PE; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2003-7646
Brand: Wago
SKU: 2003-7646

Каталожный номер 2003-7646

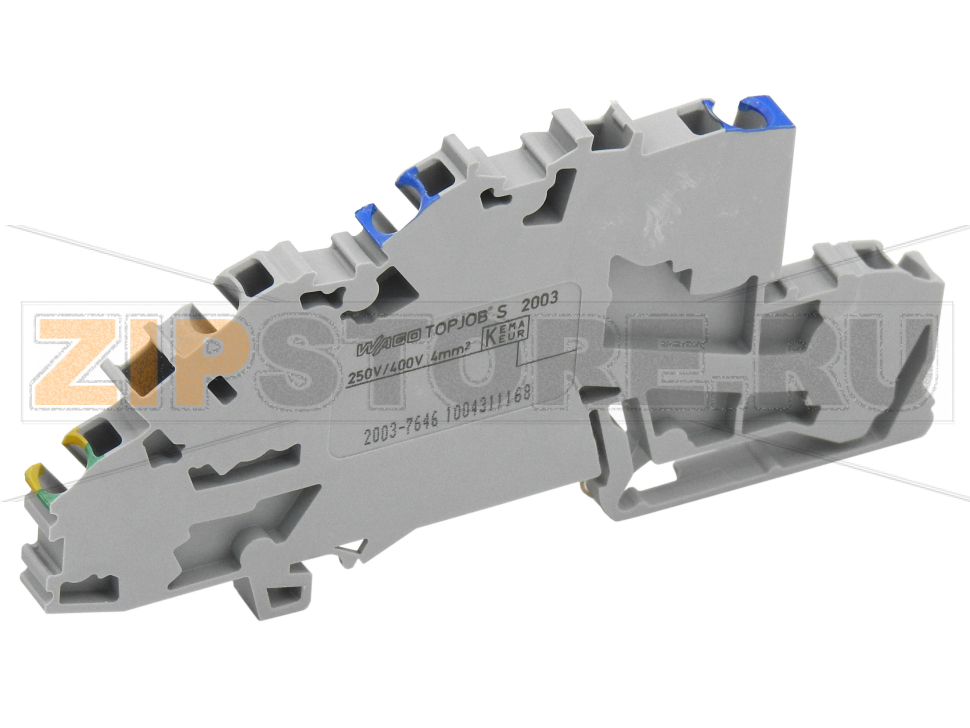

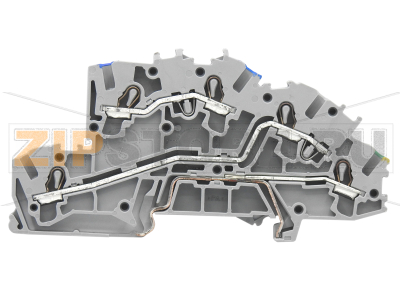

Многоуровневые клеммы для монтажа; 4 mm; N/L/PE; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2003-7646 Многоуровневая установочная клемма

Многоуровневые клеммы для монтажа; 4 mm; N/L/PE; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2003-7646 - Многоуровневые клеммы для монтажа; 4 mm; N/L/PE; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2003-7646

Розничная цена

270 ₽ с НДС

array(34) { ["id"]=> string(6) "141423" ["product_id"]=> string(6) "204102" ["id_1c"]=> NULL ["sku"]=> string(9) "2003-7646" ["sort"]=> string(1) "1" ["name"]=> string(9) "2003-7646" ["image_id"]=> string(1) "0" ["price"]=> string(3) "270" ["primary_price"]=> float(2.842) ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(250) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> string(0) "" ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(250) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "RUB" ["currency"]=> string(3) "RUB" ["frontend_price"]=> string(3) "270" ["unconverted_price"]=> float(270) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> string(3) "270" ["original_compare_price"]=> float(0) ["features"]=> array(6) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1153 (10) { ["id":"shopDimensionValue":private]=> string(3) "622" ["value":"shopDimensionValue":private]=> string(2) "96" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.096" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1154 (10) { ["id":"shopDimensionValue":private]=> string(4) "1551" ["value":"shopDimensionValue":private]=> string(3) "5.2" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "5.2" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } } }

Последнее обновление цены:

Купить в 1 клик

Наличие на складах:

Москва: 250 шт.

Санкт-Петербург: 0 шт.

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные

Характеристики по IEC/EN 60664-1

Примечание к параметрам	потенциал — земля
Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальный ток	32 A
Примечание к параметрам 2	потенциал — потенциал
Номинальное напряжение (III / 3) 2	400 V
Номинальное импульсное напряжение (III / 3) 2	6 kV
Номинальный ток (2)	32 A
Условные обозначения	(III / 3) — категория перенапряжения III / степень загрязнения 3

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип активации	Вставка (Push-in) Инструмент для управления
Подключаемые материалы проводников	Медь
Номинальное сечение	2,5 мм²
Сечение однопроволочных (жестких) проводников	0,25 … 4 мм² / 22 … 12 AWG
Одножильные, подключение прямой вставкой	0,75 … 4 мм² / 18 … 12 AWG
Многопроволочные (тонкие) проводники	0,25 … 4 мм² / 22 … 12 AWG
Многопроволочные с изолированным наконечником	1 … 2,5 мм² / 18 … 14 AWG
Мин. для многопроволочных с изолированным наконечником (вставка)	1 … 2,5 мм² / 18 … 14 AWG
Длина зачистки	10 … 12 мм / 0.39 … 0.47 дюйма
Общее число точек соединения	5
Общее число потенциалов	3
Количество уровней	3
Тип проводки	Фронтальное подключение
Примечание (поперечное сечение проводника)	В зависимости от характеристик проводника допускается вставка проводников меньшего сечения в режиме push-in.

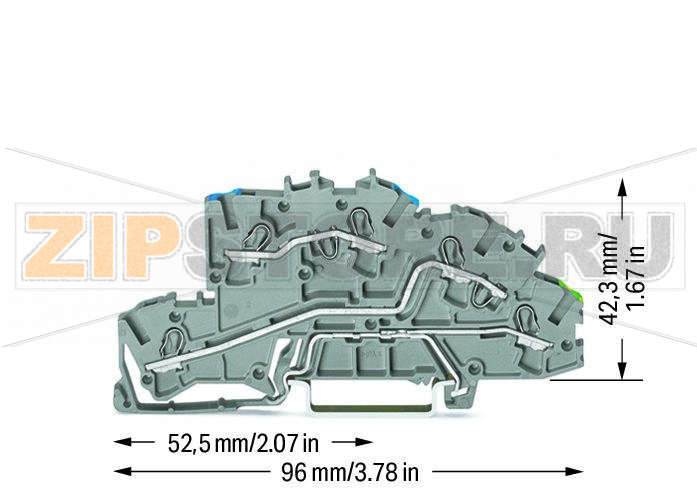

Геометрические данные

Ширина	5,2 мм / 0.205 дюйма
Высота от верхнего края DIN-рейки	42,3 мм / 1.665 дюйма
Длина	96 мм / 3.78 дюйма

Механические данные

Исполнение	угловое
Тип монтажа	DIN-рейка 35 мм

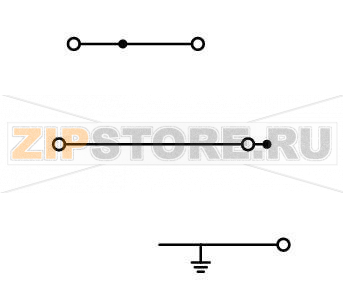

Обозначение потенциалов	N/L/PE
Уровень маркировки	Центральная/боковая маркировка

Материалы

Цвет	серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,245 MJ
Вес	16,3 g

Коммерческие данные

Группа продукции	22 (TOPJOB S)
Тип упаковки	BOX
Страна происхождения	Германия
GTIN	4044918925617
Код ТН ВЭД	85369010000

Описание

Многоуровневая клемма WAGO 2003-7646 предназначена для распределения цепей N/L/PE в шкафах управления и распределительных щитах. Конструкция на три уровня позволяет компактно организовать подключения при ширине всего 5,2 мм, а фронтальная подводка проводников упрощает монтаж в тесных нишах. Пружинная технология Push-in CAGE CLAMP обеспечивает надежный контакт медных проводников без обслуживания и ускоряет подключение как одножильных, так и тонких многопроволочных жил с наконечниками.

Модель ориентирована на монтаж на DIN-рейку 35 мм, имеет угловое исполнение для удобной укладки кабелей и поддерживает маркировку как на центральной, так и на боковой зоне. Разделение потенциалов N/L/PE облегчает структурирование цепей освещения, розеточных групп и общих силовых цепей в промышленной и коммерческой инфраструктуре. Клемма соответствует требованиям IEC/EN 60664-1 по изоляции и импульсным выдержкам, что позволяет применять ее в средах с категорией перенапряжения III и степенью загрязнения 3.

WAGO 2003-7646 оптимально подходит для распределительных коробок, шкафов АСУ ТП, систем BMS, модульных станций ввода/вывода и панелей управления, где важны плотная компоновка, читаемая маркировка и быстрый монтаж без периодической протяжки соединений.

Типичные причины неисправностей

Перегрев из-за превышения допустимого тока или недостаточного сечения проводника.
Неправильная подготовка жилы: слишком короткая/длинная зачистка, повреждение проволок, отсутствие наконечника на тонких жилах.
Некачественная посадка проводника при вставке (не доведен до упора, посторонние включения в контактной зоне).
Механические нагрузки и вибрации, приводящие к повреждению корпуса или проводника.
Воздействие агрессивных сред и конденсата, вызывающее коррозию токоведущих частей.
Использование неподходящих материалов (например, алюминиевых проводников) без соответствующих мер.
Неправильное применение инструмента при открытии клеммы (повреждение пружинного механизма).

Как понять, что клемма вышла из строя

Следы перегрева: потемнение, деформация или оплавление пластика, характерный запах.
Повышение температуры на клемме при рабочей нагрузке по сравнению с соседними соединениями.
Нестабильный контакт: прерывания цепи, падение напряжения, ложные срабатывания защитных аппаратов.
Ослабление фиксации проводника, его выпадение при легком усилии.
Видимые трещины корпуса, нарушение фиксации на DIN-рейке или повреждение маркировочных зон.
Следы коррозии или окисления в зоне контакта.

Рекомендации по эксплуатации и уходу

Соблюдайте требуемое сечение проводников и предельный ток; используйте наконечники для тонких многопроволочных жил.
Выполняйте правильную зачистку (10–12 мм) и вставляйте проводник до упора; проверяйте отсутствие изоляции в контактной зоне.
Применяйте только медные проводники; при необходимости других материалов используйте адаптированные решения.
Периодически проводите визуальный осмотр: отсутствие нагрева, повреждений, ослаблений посадки.
Избегайте загрязнений и конденсата; держите шкаф сухим и чистым, обеспечьте вентиляцию.
Для обслуживания используйте рекомендованный инструмент и точки доступа; не перегружайте пружинный механизм.
Убедитесь в корректном заземлении DIN-рейки при использовании PE-уровня и в надежности контакта PE.
При обнаружении следов перегрева или механических повреждений замените клемму WAGO 2003-7646, не пытаясь ремонтировать.

Соблюдение этих рекомендаций обеспечивает стабильную работу многоуровневой клеммы WAGO 2003-7646, увеличивает ресурс соединений и снижает вероятность отказов в распределительных системах.
