Модуль дискретного ввода принимает управляющие сигналы от дискретных полевых устройств (датчиков и т.п.).

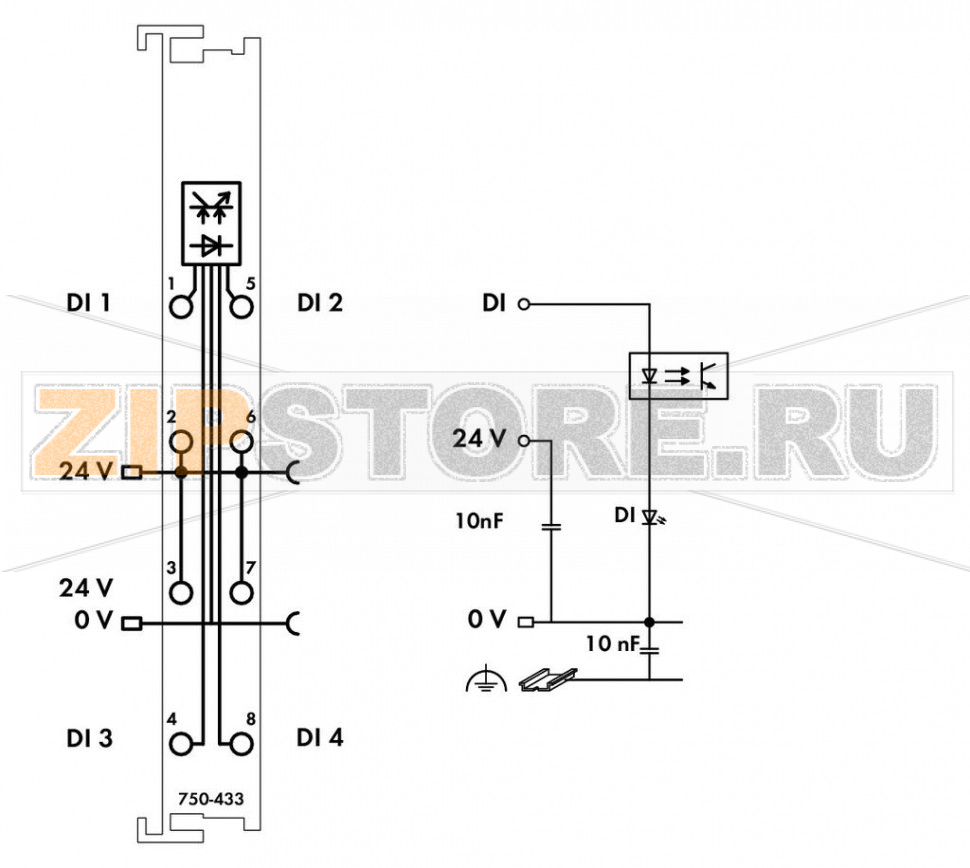

Модуль представляет собой 2‑проводное устройство с четырьмя каналами ввода. Благодаря наличию четырех клемм 24 В к нему можно напрямую подключать четыре датчика.
Каждый модуль ввода оснащен фильтром подавления помех с несколькими вариантами постоянной времени.
Полевой и системный уровни электрически изолированы друг от друга.
| Количество дискретных входов | 4 |
| Общее число каналов (модуль) | 4 |
| Тип сигнала | Напряжение |
| Тип входного напряжения сигнала | DC 24 В |
| Напряжение питания датчиков | DC 24 В |
| Подключение датчиков | 4 × (2‑проводное) |
| Характеристика входа | включение по плюсу (High‑Side) |
| Входной фильтр (цифровой) | 0,2 мс |
| Ток входа на канал при сигнале «1» (тип.) | 4,5 мА |
| Напряжение сигнала «0» | −3 … +5 В DC |
| Напряжение сигнала «1» | 15 … 30 В DC |
| Ширина входных данных (внутренняя), макс. | 4 бит |
| Напряжение системного питания | DC 5 В; через контактную шину данных |
| Потребляемый ток от системного питания (5 В) | 5,5 мА |
| Напряжение питания полевого уровня | DC 24 В (−25 … +30 %); через силовые контакты (подача через ножевой контакт; распределение через пружинный контакт) |
| Изоляция | 500 В (система/полевое питание) |

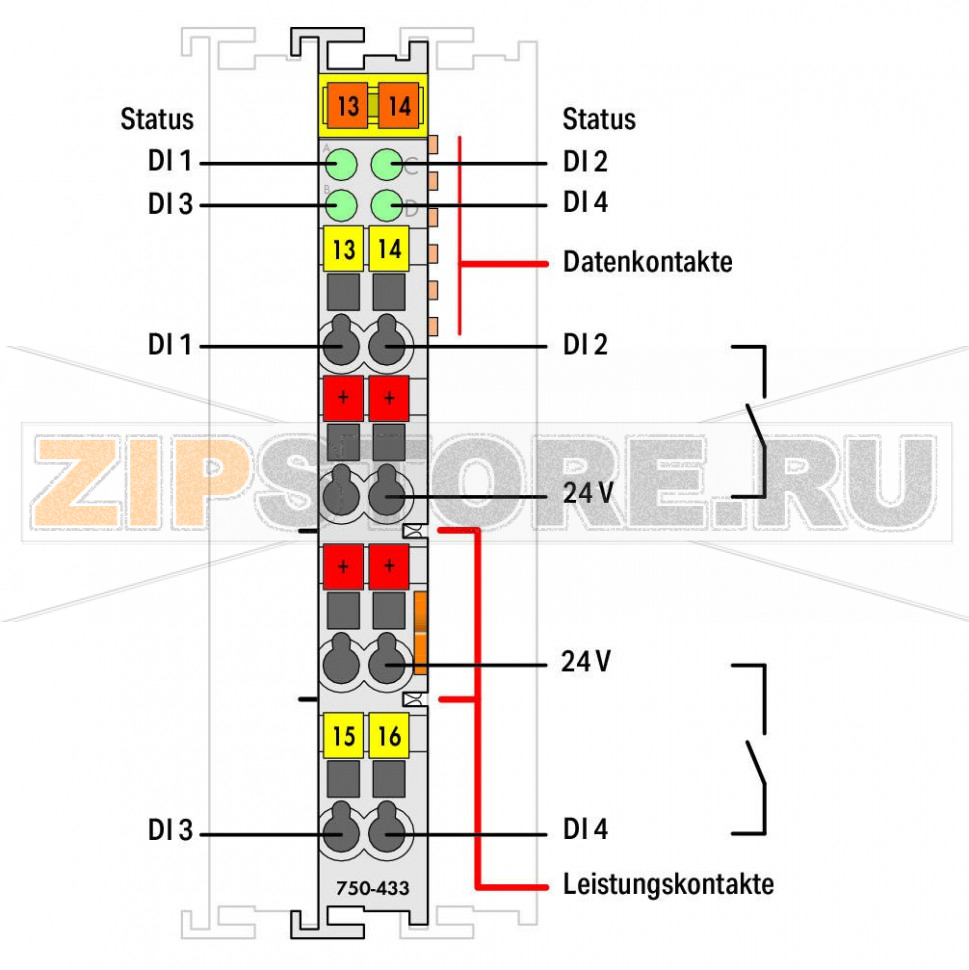

| Индикаторы | LED (A–D) зелёные: состояние DI 1 … DI 4 |
| Количество входящих силовых перемычек | 2 |
| Количество исходящих силовых перемычек | 2 |
| Допустимый ток силовых перемычек | 10 А |
| Технология подключения: входы/выходы | 8 × CAGE CLAMP® |
| Тип соединения | Входы/выходы |
| Сечение одножильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Сечение тонких многожильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина зачистки | 8 … 9 мм / 0.31 … 0.35 inch |
| Ширина | 12 мм / 0.472 inch |
| Высота | 100 мм / 3.937 inch |
| Длина | 69,8 мм / 2.748 inch |
| Расстояние от верхней кромки DIN‑рейки 35 мм | 62,6 мм / 2.465 inch |
| Тип монтажа | DIN‑рейка 35 мм |
| Цвет | светло‑серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 1,139 МДж |
| Вес | 48 г |
| Маркировка соответствия | CE |
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | −40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131‑2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтально (стоя/лежа) или вертикально |
| Относительная влажность (без конденсации) | 95 % |
| Виброустойчивость | 4 g по IEC 60068‑2‑6 |
| Ударопрочность | 15 g по IEC 60068‑2‑27 |
| ЭМС — помехоустойчивость | в соответствии с EN 61000‑6‑2, судовые применения |
| ЭМС — излучение помех | в соответствии с EN 61000‑6‑3, судовые применения |
| Устойчивость к загрязняющим веществам | по IEC 60068‑2‑42 и IEC 60068‑2‑43 |
| Допустимая концентрация H2S при относительной влажности 75 % | 10 ppm |
| Допустимая концентрация SO2 при относительной влажности 75 % | 25 ppm |
| Группа товаров | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | DE (Германия) |
| GTIN | 4045454466183 |
| Таможенный код | 85389099990 |

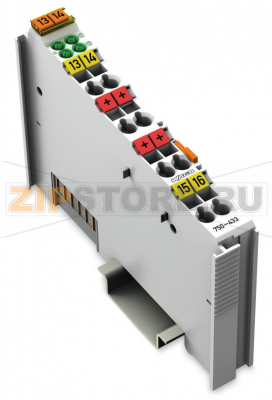

WAGO 750-433 — компактный модуль дискретного ввода для систем распределенной периферии, предназначенный для надежного считывания сигналов от промышленных датчиков. Конструкция с четырьмя независимыми каналами и 2‑проводным подключением упрощает разводку и снижает время на монтаж. Наличие встроенного фильтра подавления помех обеспечивает устойчивую работу при помехах в линии и быстродействие при переключениях. Гальваническая развязка полевого и системного уровней повышает помехоустойчивость и защищает контроллер от перенапряжений со стороны датчиков. Светодиодная индикация на лицевой панели позволяет быстро оценить состояние каждого входа без подключения сервисных инструментов.
Модуль WAGO 750-433 целесообразно применять в машиностроении, на конвейерных линиях, в HVAC‑системах, в судовой автоматике и энергетике, где требуется компактное решение для приема дискретных сигналов от концевиков, кнопок, фото- и индуктивных датчиков. Монтаж на DIN‑рейку и пружинные клеммы CAGE CLAMP ускоряют инсталляцию и обслуживание, а модульная архитектура системы 750 облегчает масштабирование и замену без длительных остановов.
Типичные причины неисправностей:
Признаки выхода из строя:
Рекомендации по эксплуатации и уходу:
Соблюдение этих рекомендаций продлевает ресурс WAGO 750-433, снижает риск простоя и обеспечивает стабильное считывание дискретных сигналов в составе модульных систем автоматизации.
