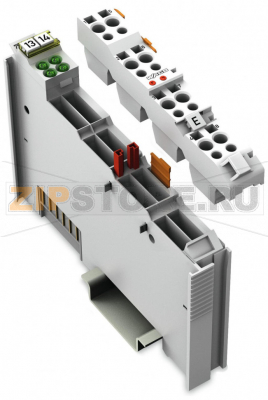

Модуль дискретного ввода принимает управляющие сигналы от дискретных полевых устройств (датчиков и т. п.).

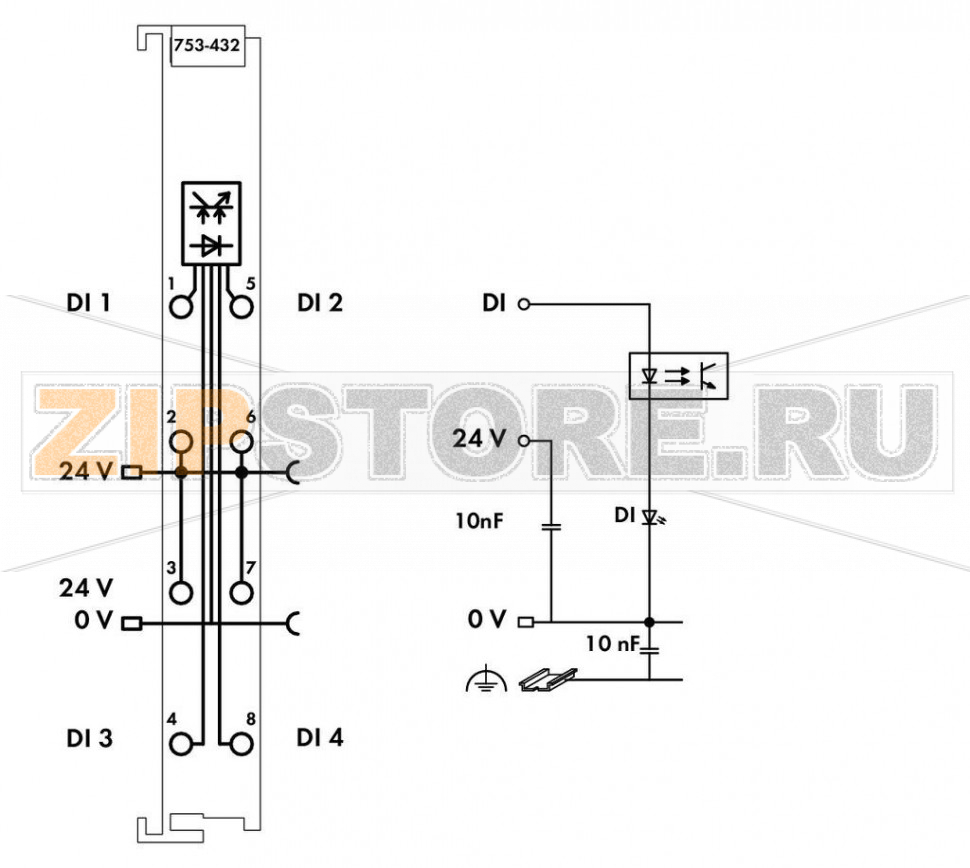

Модуль представляет собой 2‑проводное устройство с четырьмя каналами ввода. Благодаря наличию четырех подключений 24 В к нему можно напрямую подсоединять четыре датчика.
Каждый модуль ввода оснащен фильтром подавления помех. Этот фильтр может иметь разные постоянные времени.
Полевой и системный уровни электрически изолированы друг от друга.
Примечание:
Съемные соединители серии 753 и кодировочные контакты не входят в комплект поставки.
| Количество цифровых входов | 4 |
| Общее число каналов (модуль) | 4 |
| Тип сигнала | Напряжение |
| Тип входного напряжения | DC 24 В |
| Напряжение питания датчиков | DC 24 В |
| Подключение датчиков | 4 × (2‑проводное) |
| Характеристика входа | коммутирование по высокому плечу (high‑side) |
| Входной фильтр (цифровой) | 3 мс |
| Типичный входной ток на канал при сигнале «1» | 4,5 мА |
| Напряжение сигнала «0» | -3 … +5 В DC |
| Напряжение сигнала «1» | 15 … 30 В DC |
| Ширина входных данных (внутренняя) (макс.) | 4 бит |
| Напряжение системного питания | DC 5 В; через контактную шину данных |
| Потребление от системного питания (5 В) | 5,5 мА |
| Напряжение полевого питания | DC 24 В (-25 … +30 %); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт) |
| Изоляция | 500 В система/полевое питание |

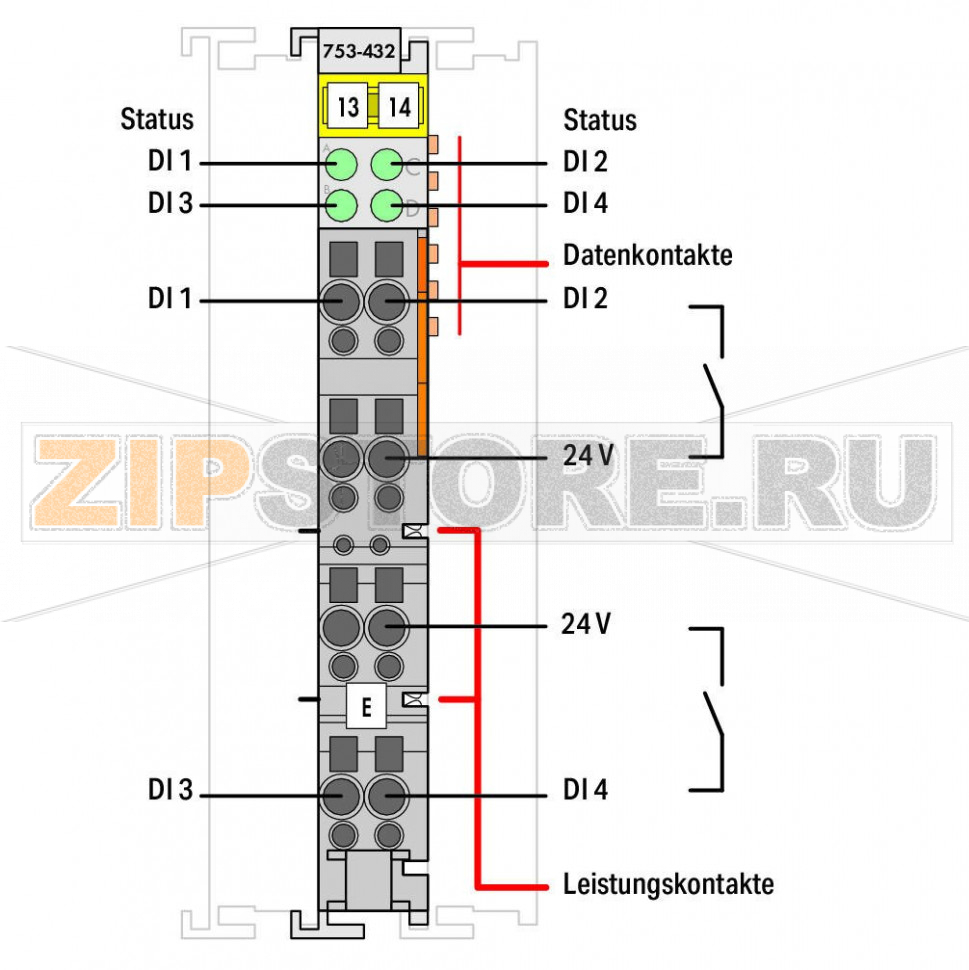

| Индикаторы | LED (A–D) зелёные: статус DI 1 … DI 4 |
| Количество входящих мостиков питания | 2 |
| Количество исходящих мостиков питания | 2 |
| Допустимый ток мостиков питания | 10 А |
| Технология подключения: входы/выходы | 8 × CAGE CLAMP® |
| Тип соединения (1) | Входы/выходы |
| Одножильные проводники | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Гибкие многожильные проводники | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина зачистки изоляции | 9 … 10 мм / 0.35 … 0.39 inch |
| Ширина | 12 мм / 0.472 inch |
| Высота | 100 мм / 3.937 inch |
| Длина | 69,8 мм / 2.748 inch |
| Расстояние от верхней кромки DIN‑рейки 35 мм | 62,6 мм / 2.465 inch |
| Тип монтажа | DIN‑рейка 35 мм |
| Съемный соединитель | да |
| Цвет | светло‑серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 0,966 МДж |
| Вес | 37,7 г |
| Маркировка соответствия | CE |
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131-2 |
| Рабочая высота | 0 … 2000 м |
| Положение при монтаже | горизонтально (стоя/лежа) или вертикально |
| Относительная влажность воздуха (без конденсации) | 95 % |
| Виброустойчивость | 4 g по IEC 60068-2-6 |
| Ударопрочность | 15 g по IEC 60068-2-27 |
| ЭМС — помехоустойчивость | по EN 61000-6-2, морские применения |
| ЭМС — излучение помех | по EN 61000-6-3, морские применения |
| Устойчивость к воздействию загрязняющих веществ | по IEC 60068-2-42 и IEC 60068-2-43 |
| Допустимая концентрация H2S при относительной влажности 75 % | 10 ppm |
| Допустимая концентрация SO2 при относительной влажности 75 % | 25 ppm |
| Группа товара | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | Германия |
| GTIN | 4045454495633 |
| Код ТН ВЭД | 85389099990 |
Модуль WAGO 753‑432 предназначен для надежного считывания дискретных сигналов от датчиков и переключателей в распределенных системах автоматизации. Конструкция с двухпроводным подключением на канал упрощает разводку шкафа и сокращает время пусконаладки. Встроенный фильтр подавления помех обеспечивает устойчивость к наводкам, а гальваническая изоляция разделяет полевую и системную части для повышения помехоустойчивости. Светодиодная индикация на каждом входе ускоряет диагностику прямо на месте.
Модуль применим в станкостроении, на конвейерах, в системах HVAC и диспетчеризации зданий. Он корректно работает с типовыми PNP‑датчиками близости, концевыми выключателями и кнопками, позволяя подключать их напрямую через клеммы без дополнительных интерфейсных блоков. Быстродействующие пружинные клеммы CAGE CLAMP и съемные разъемы серии 753 ускоряют сервис и замену без повторной разделки жил.
Признаки возможной неисправности модуля: состояние входа не меняется при гарантированно поданном уровне сигнала; индикация канала отсутствует или горит постоянно; появляются ложные срабатывания на стабильной линии; модуль не определяется узлом ввода‑вывода; нагрев или запах перегрева; отказ сразу нескольких каналов. Для экспресс‑диагностики проверьте наличие полевого питания и общих проводников, измерьте напряжение непосредственно на клемме входа, временно поменяйте местами каналы или подключите заведомо исправный датчик, оцените состояние индикации и сообщений контроллера.
Типичные причины поломок: перенапряжение и броски от индуктивных нагрузок при отсутствии цепей демпфирования; ошибки разводки (перепутанные полярности, неверная схема включения датчика), общая «земля» с силовыми цепями, приводящая к наводкам; превышение допустимой токовой нагрузки перемычек питания; воздействие агрессивных газов и коррозии; конденсат и пыль при эксплуатации вне класса защиты шкафа; механические нагрузки на клеммы и разъем; электростатический разряд при обслуживании; выход за пределы допустимых температур.
Рекомендации по уходу и эксплуатации: размещайте WAGO 753‑432 в закрытом шкафу с обеспеченной вентиляцией; разделяйте сигнальные и силовые кабели, при длинных линиях используйте экранирование и правильное заземление; ставьте suppressor‑цепи (диоды, RC‑снабберы, варисторы/TVS) на катушках и индуктивных нагрузках; регулярно проводите визуальный осмотр клемм и разъемов, удаляйте пыль сухим воздухом, избегайте агрессивных растворителей; контролируйте жесткость фиксации кабеля и отсутствие натяга на клеммах; поддерживайте актуальность маркировки проводов и схем. Все работы выполняйте при снятом питании и с ESD‑защитой. При замене используйте идентичный модуль, перенесите кодирующие элементы, проверьте каждый канал по индикации и по данным контроллера.
Соблюдение этих рекомендаций продлит срок службы модуля, снизит риск отказов и упростит обслуживание оборудования без незапланированных простоев.
