Модуль, 4 дискретных входа; тока; 3 мс; 3-проводное соединение; - Wago 750-1420

Name: Модуль, 4 дискретных входа; тока; 3 мс; 3-проводное соединение; - Wago 750-1420
Brand: Wago
SKU: 750-1420

Каталожный номер 750-1420

Модуль, 4 дискретных входа; тока; 3 мс; 3-проводное соединение; - Wago 750-1420 - Модуль, 4 дискретных входа; тока; 3 мс; 3-проводное соединение; - Wago 750-1420

Розничная цена

61 $ с НДС

array(34) { ["id"]=> string(6) "171950" ["product_id"]=> string(6) "234564" ["id_1c"]=> NULL ["sku"]=> string(8) "750-1420" ["sort"]=> string(1) "1" ["name"]=> string(8) "750-1420" ["image_id"]=> NULL ["price"]=> float(5825) ["primary_price"]=> string(8) "61.31395" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(5825) ["unconverted_price"]=> float(61.31) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(5825) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 5 825 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

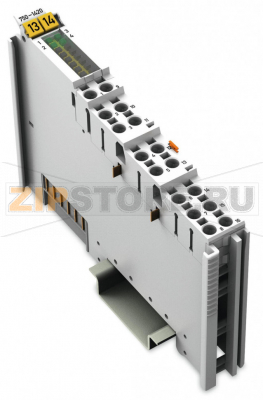

Трёхпроводной модуль дискретного ввода предоставляет 4 канала, его ширина составляет всего 12 мм (0,47").

Он принимает двоичные управляющие сигналы от дискретных полевых устройств (например, датчиков, энкодеров, выключателей, бесконтактных переключателей).

Модуль имеет соединение Push-in CAGE CLAMP®, что позволяет напрямую вставлять в него одножильные проводники.

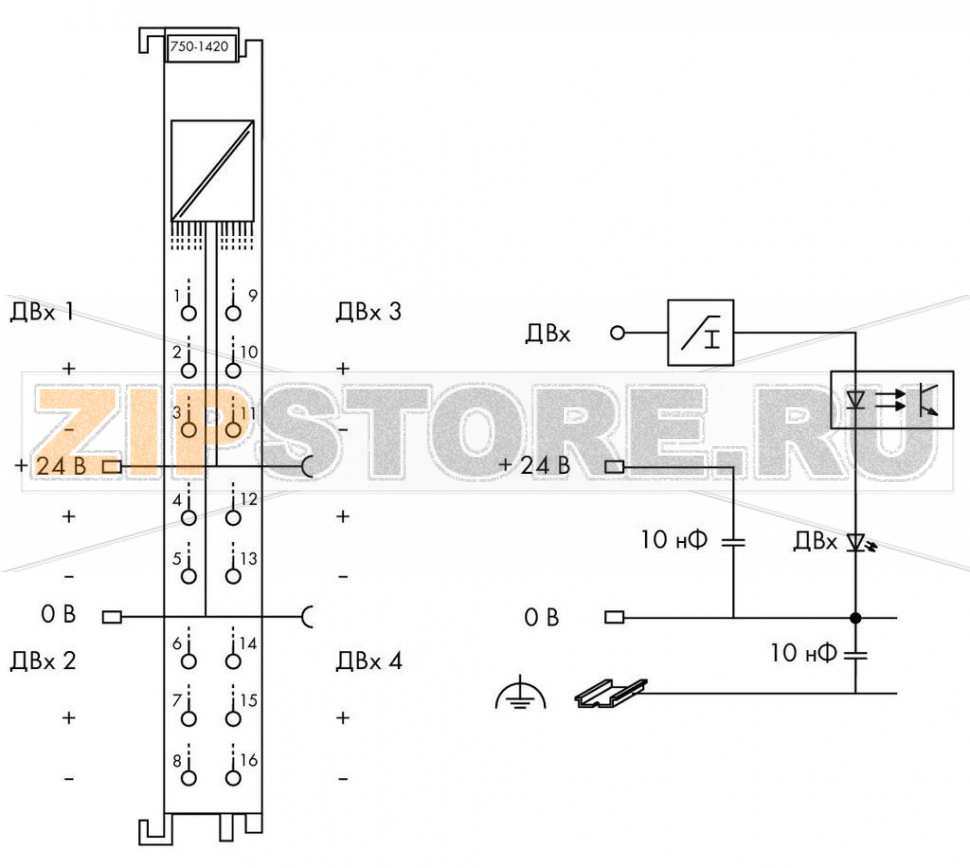

На каждом входном канале установлен RC-фильтр подавления помех с постоянной времени 3,0 мс.

Зелёный светодиодный индикатор отображает для каждого канала текущее состояние.

Оптопара обеспечивает электрическую развязку между шиной и устройствами полевого уровня.

Для открытия соединений Push-in CAGE CLAMP® необходим инструмент с лезвием 2,5 мм (210-719).

Технические данные

Количество дискретных входов	4
Общее число каналов (модуль)	4
Тип сигнала	Напряжение
Напряжение сигнала	DC 24 V
Напряжение питания датчиков	DC 24 V

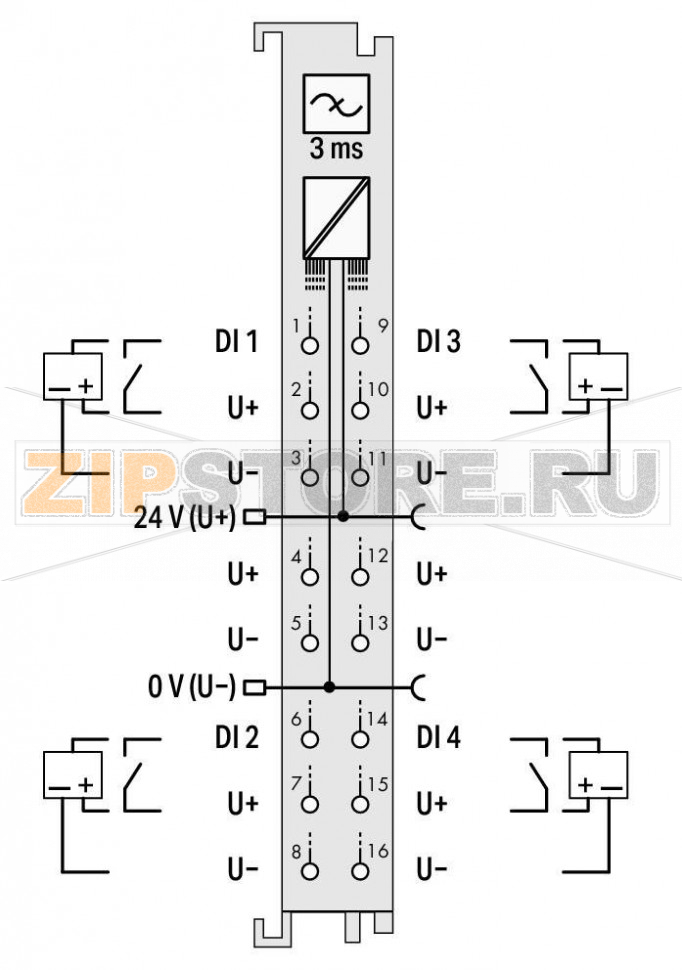

Подключение датчиков	4 × (3-проводное)
Тип коммутации входа	high-side switching
Входные характеристики	Тип 3
Входной фильтр (цифровой)	3 мс
Ток входа на канал при уровне (0), тип.	1,6 мА
Ток входа на канал при уровне (1), мин.	4,3 мА
Ток входа на канал при уровне (1), макс.	4,6 мА
Уровень сигнала (0)	−3 … +5 VDC
Уровень сигнала (1)	11 … 30 VDC
Ширина входных данных (внутренняя), макс.	4 бит
Напряжение питания системы	DC 5 V; через контактные дорожки данных
Потребляемый ток от системного питания (5 V)	4 мА
Напряжение полевого питания	DC 24 V (−25 … +30 %); через силовые контакты (ввод через ножевой контакт; разводка через пружинный контакт)
Потребляемый ток от полевого питания (без внешней нагрузки)	2 мА
Изоляция	500 В система/питание

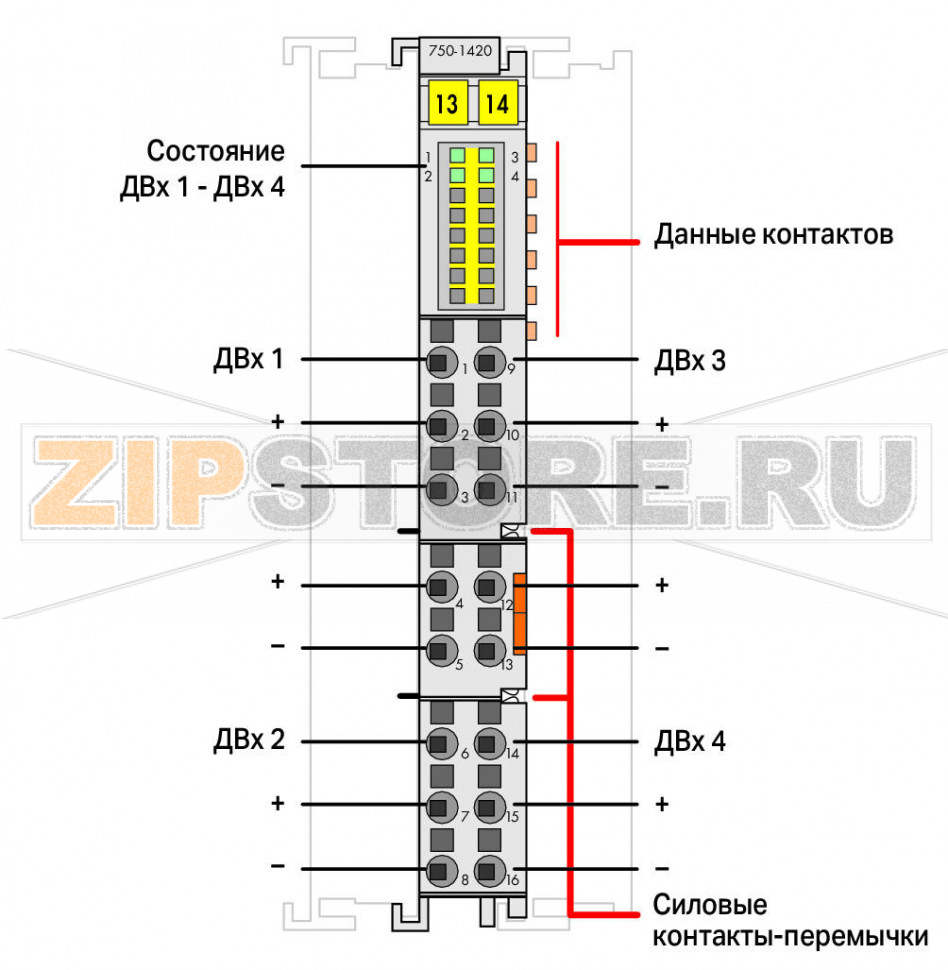

Индикация	LED (1–4) зелёные: состояние DI 1 … DI 4
Число входящих перемычек питания	2
Число исходящих перемычек питания	2
Допустимый ток силовых перемычек	10 A

Данные соединения

Технология подключения: входы/выходы	16 × Push-in CAGE CLAMP®
Тип соединения (1)	Входы/Выходы
Сечение одножильных проводников	0,08 … 1,5 мм² / 28 … 16 AWG
Сечение тонких многожильных проводников	0,25 … 1,5 мм² / 22 … 16 AWG
Длина зачистки изоляции	8 … 9 мм / 0.31 … 0.35"
Тип проводника (1)	многожильный (тонкий)
Тип проводника (2)	одножильный
Тип проводника (1)	тонкие многожильные
Тип проводника (2)	одножильные

Геометрические данные

Ширина	12 мм / 0.472"
Высота	100 мм / 3.937"
Длина	69 мм / 2.717"
Длина от верхней кромки DIN-рейки 35 мм	61,8 мм / 2.433"

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Материал корпуса	Поликарбонат, полиамид 6.6
Пожарная нагрузка	0,954 МДж
Масса	45 г
Маркировка соответствия	CE

Эксплуатационные условия

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	−40 … 85 °C
Степень защиты	IP20
Степень загрязнения (5)	2 по IEC 61131-2
Высота установки	0 … 2000 м
Монтажное положение	горизонтально (стоя/лежит) или вертикально
Относительная влажность (без конденсации)	95 %
Устойчивость к вибрации	4 g по IEC 60068-2-6
Устойчивость к ударам	15 g по IEC 60068-2-27
ЭМС — устойчивость к помехам	по EN 61000-6-2, морские применения
ЭМС — эмиссия помех	по EN 61000-6-3, морские применения
Устойчивость к коррозионно-активным газам	по IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при 75 % RH	10 ppm
Допустимая концентрация SO2 при 75 % RH	25 ppm

Торговые данные

Продуктовая группа	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4050821085614
ТН ВЭД	85389099990

Модуль WAGO 750-1420 предназначен для приёма сигналов от полевых датчиков и переключателей в системах автоматизации. 3‑проводное подключение ускоряет монтаж и снижает количество внешних клемм благодаря встроенной подаче питания на датчики. Компактный корпус позволяет экономить место в шкафу, а пружинная технология Push‑in CAGE CLAMP обеспечивает надёжный контакт без обслуживания и устойчивость к вибрациям.

Устройство применяется в машиностроении, на производстве, в инженерных системах зданий и на инфраструктурных объектах. Светодиодная индикация по каналам облегчает первичную диагностику и пусконаладку, а гальваническая развязка входов защищает контроллер и шину от помех и разности потенциалов. Встроенный RC‑фильтр уменьшает дребезг и влияние электромагнитных наводок на длинных линиях связи.

Типичные причины отказов

Перенапряжение на входе (ошибочная подача сетевого или более высокого, чем допустимо, напряжения).
Неправильная полярность подключения датчиков и питания поля.
Длительное воздействие ЭМП, импульсных помех и грозовых перенапряжений при недостаточной защите.
Коррозионно-активная среда, конденсация влаги, загрязнения пылью и токопроводящими частицами.
Механические повреждения, превышение допустимых вибраций и ударных нагрузок, деформация DIN‑рейки.
Некачественные или ослабленные соединения проводников, переходные сопротивления и нагрев клемм.

Как понять, что модуль вышел из строя

Светодиоды каналов не реагируют на изменение состояния датчиков при наличии питания.
В контроллере отсутствуют изменения в образе процесса по соответствующим входам либо фиксируется постоянный «0»/«1».
Нестабильные показания: самопроизвольное срабатывание, мерцание индикации при исправных кабелях и датчиках.
Невозможность задействовать канал с тестовой перемычкой (имитация сигнала от 24 В) при гарантированном наличии полевого питания.
Аномальный нагрев корпуса, запах перегрева, видимые следы подгорания или коррозии на клеммах.

Рекомендации по эксплуатации и уходу

Монтировать в закрытых шкафах с соблюдением температурного режима, вентиляции и класса защиты IP20.
Использовать экранированные кабели и правильное заземление на шумных участках; предусматривать грозо- и перенапряженную защиту.
Периодически проверять целостность изоляции, состояние проводников и глубину посадки в клеммы Push‑in.
Содержать модуль и клеммы в чистоте, удалять пыль сухим воздухом; избегать агрессивных чистящих средств.
Контролировать качество полевого питания и полярность перед подключением; тестировать каналы перемычкой при диагностике.
Соблюдать минимальные радиусы изгиба и разгрузку натяжения кабелей; исключать вибрационные перегрузки.
При замене использовать оригинальный модуль WAGO 750‑1420 с идентичной конфигурацией и проверять работу индикации после пуска.

Следование данным рекомендациям повысит надёжность работы WAGO 750‑1420 в составе распределённых систем ввода‑вывода и снизит риск неплановых простоев.
