Трехпроводной модуль дискретного вывода предоставляет 4 канала, его ширина составляет всего 12 мм (0,47 дюйма).
Он принимает двоичные управляющие сигналы от дискретных полевых устройств (напр., датчики, кодеры, выключатели, бесконтактные переключатели).
Модуль имеет соединение Push-in CAGE CLAMP®, что позволяет вставлять непосредственно в него одножильные проводники.
На каждом входном канале есть RC-фильтр подавления помех с постоянной времени 3,0 мс.

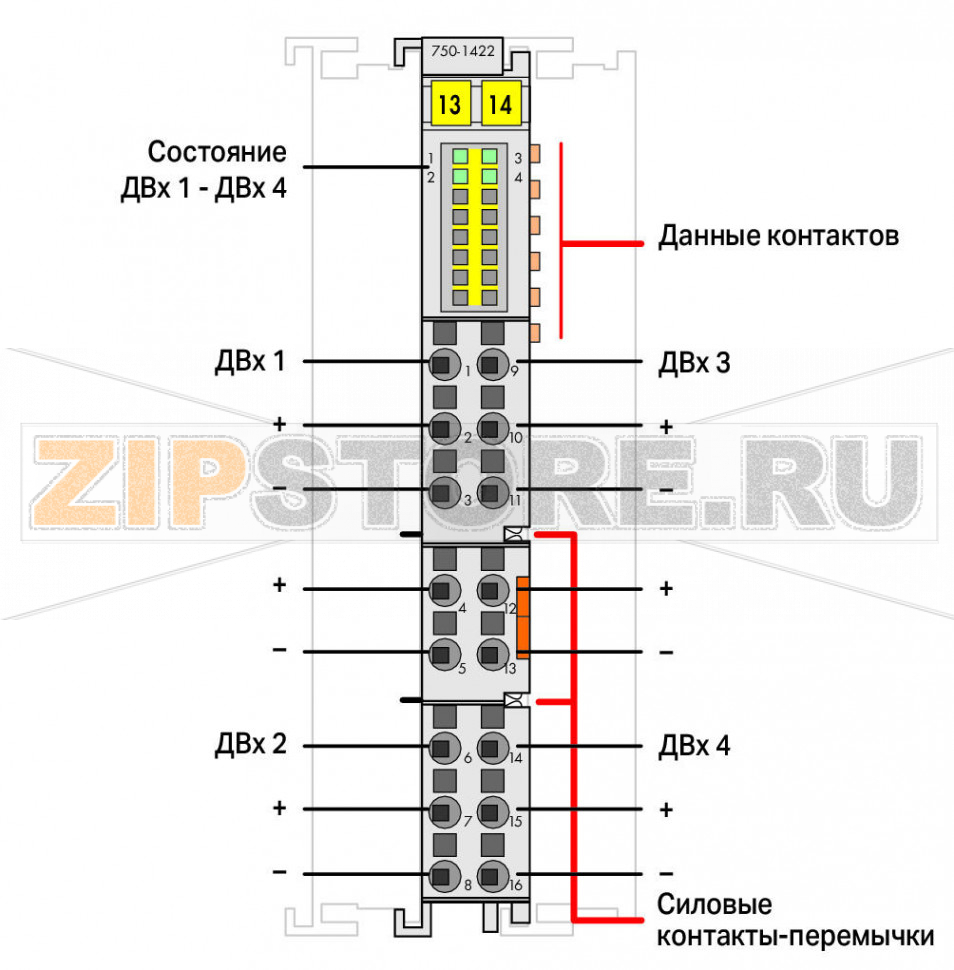

Зеленый светодиодный индикатор указывает для каждого канала текущее состояние.

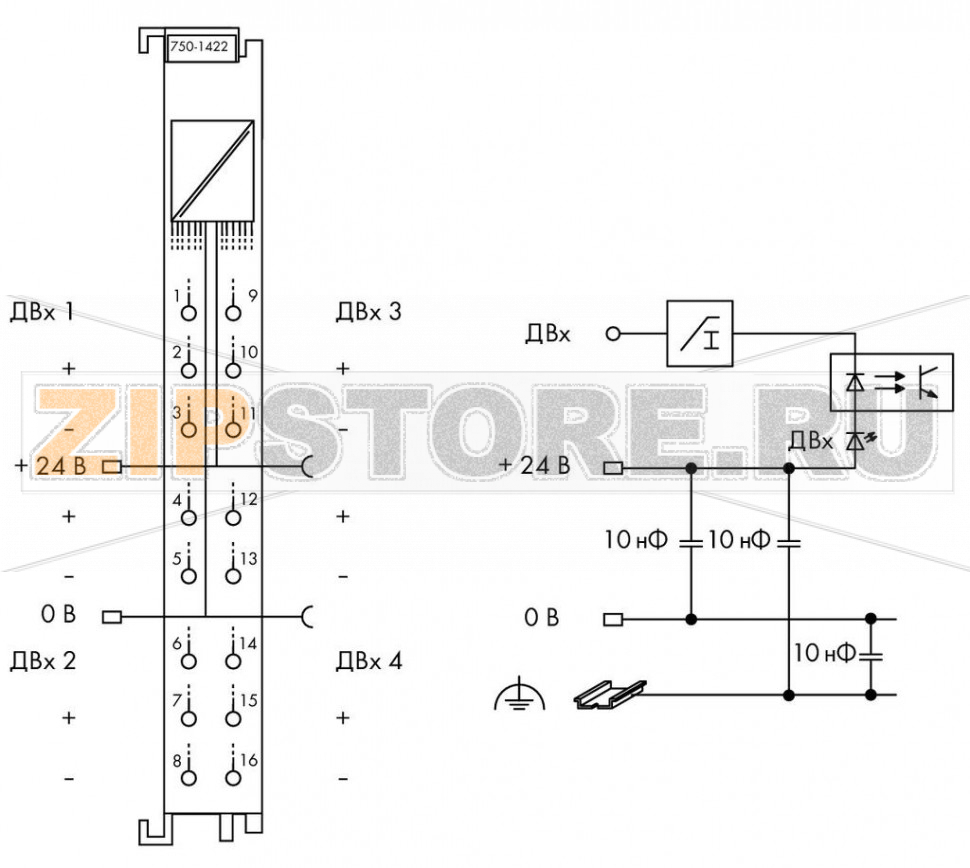

Оптопара обеспечивает электрическую изоляцию между шиной и устройствами полевого уровня.
Для открытия соединений Push-in CAGE CLAMP®необходим рабочий инструмент с лезвием 2,5 мм (210-719).
Технические данные
| Number of digital inputs | 4 |
| Total number of channels (module) | 4 |
| тип сигнала | Voltage |
| Type of signal voltage | DC 24 V |
| Sensor supply voltage | DC 24 V |

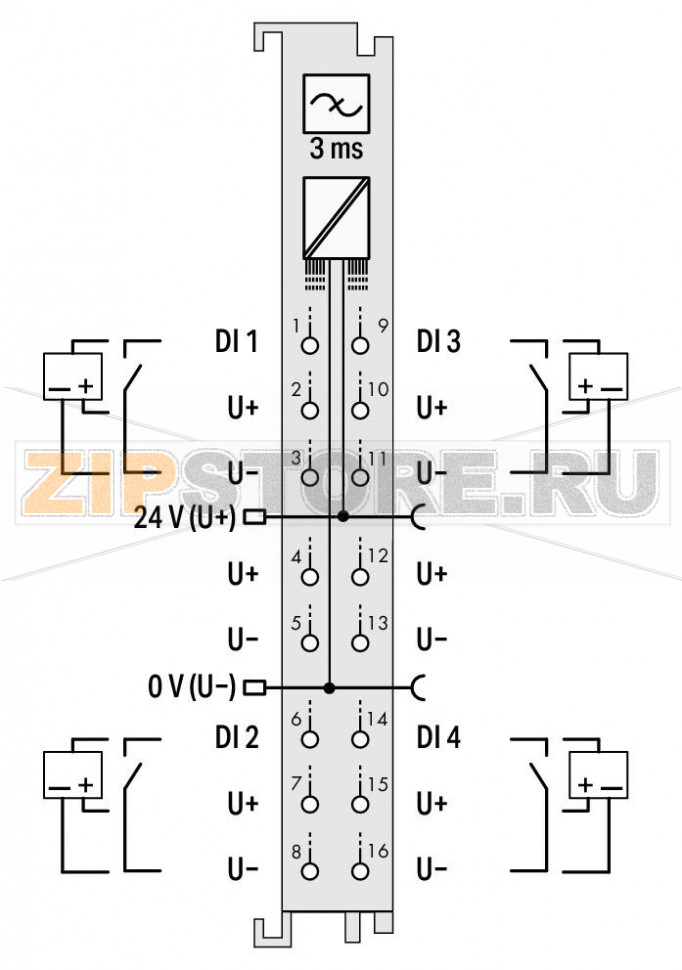

| Sensor connection | 4 x (3-conductor) |
| Input characteristic | low-side switching |
| Input filter (digital) | 3 ms |
| Input current per channel for signal (0) min. | -2,3 mA |
| Input current per channel for signal (0) max. | -2,7 mA |
| Input current per channel for signal (1) typ. | -0,6 mA |
| Напряжение сигнала (0) | DC (UV - 5 V) … UV |
| Напряжение сигнала (1) | ?3 VDC … (UV - 15 V) |
| Input data width (internal) (max.) | 4 Bit |
| System supply voltage | DC 5 V; via data contacts |
| Current consumption, system supply (5 V) | 7 mA |
| Field supply voltage | DC 24 V (-25 … +30 %); uber Leistungskontakte (Einspeisung uber Messerkontakt; Weiterleitung uber Federkontakt) |
| Изоляция | 500 В система/питание |
| Indicators | LED (1-4) green: Status DI 1 … DI 4 |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity of the power jumper contacts | 10 A |
Данные соединения
| Connection technology: In-/Outputs | 16 x Push-in CAGE CLAMP® |
| Connection type (1) | Inputs/Outputs |
| Размеры одножильных проводников | 0,08 … 1,5 mm? / 28 … 16 AWG |
| Тонкие многожильные проводники | 0,25 … 1,5 mm? / 22 … 16 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Тип проводника (1) | f-st |
| Тип проводника (2) | s |
| Тип проводника (1) | тонкие многожильные |
| Тип проводника (2) | одножильные |
Geometrical Data
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Длина | 69 mm / 2.717 inch |
| Length from upper-edge of DIN-35 rail | 61,8 mm / 2.433 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| материал корпуса | Polycarbonate, polyamide 6.6 |
| Пожарная нагрузка | 0,338 MJ |
| Вес | 44 g |
| Маркировка соответствия | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … 55 °C |
| Surrounding air (storage) temperature | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения (5) | 2 per IEC 61131-2 |
| Рабочая высота | 0 … 2000 m |
| Монтажное положение | horizontal (standing/lying) or vertical |
| Относительная влажность воздуха (без конденсации) | 95 % |
| Виброустойчивость | 4g per IEC 60068-2-6 |
| Ударопрочность | 15g per IEC 60068-2-27 |
| ЭМС - помехоустойчивость | acc. to EN 61000-6-2, marine applications |
| ЭМС - излучение помех | acc. to EN 61000-6-3, marine applications |
| Устойчивость к воздействию загрязняющих веществ | Per IEC 60068-2-42 and IEC 60068-2-43 |
| Permissible H2S contaminant concentration at a relative humidity 75 % | 10 ppm |
| Permissible SO2 contaminant concentration at a relative humidity 75 % | 25 ppm |
Коммерческие данные
| Product Group | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4050821085591 |
| Customs tariff number | 85389099990 |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Производитель | Wago |
| Вес | 0 кг |
