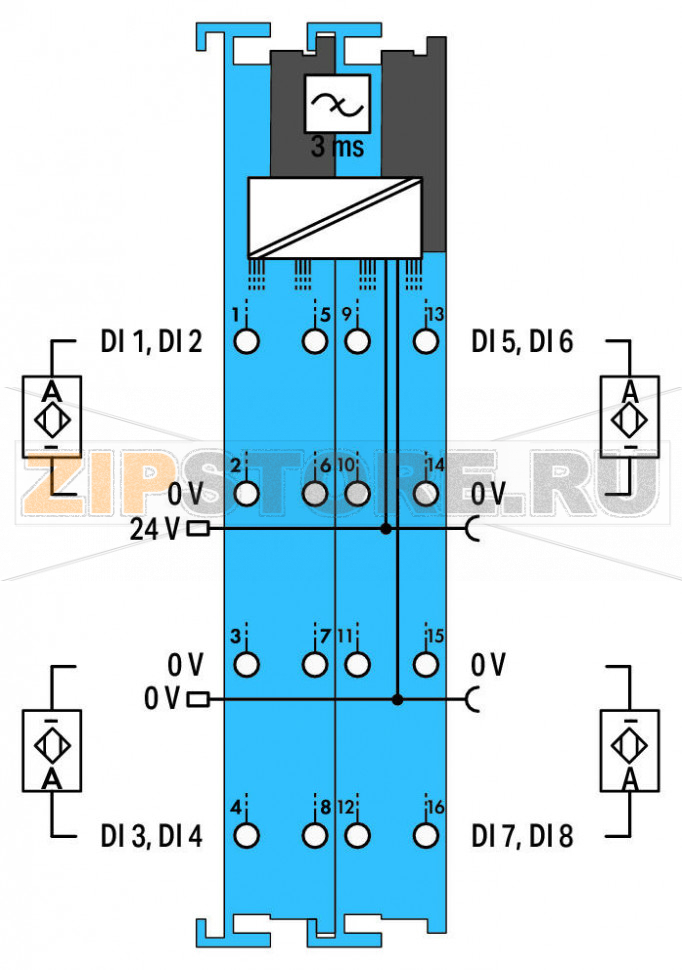

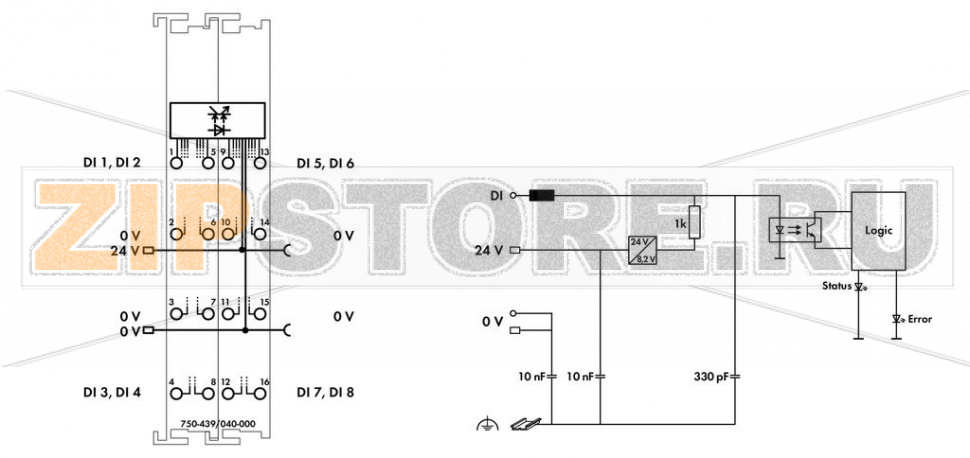

Этот модуль дискретных входов принимает двоичные сигналы от датчиков, работающих во взрывоопасных зонах 0 и 1, обеспечивая помодульную диагностику короткого замыкания и обрыва провода по каждому каналу. Через искробезопасные цепи можно подключать датчики NAMUR, оптопары, механические контакты (светодиодную диагностику можно отключить управляющим байтом) и другие исполнительные элементы.
Система WAGO I/O System 750 XTR должна устанавливаться в зоне 2 или во взрывобезопасной зоне. Каждый датчик питается от защищённого от короткого замыкания источника 8,2 В.

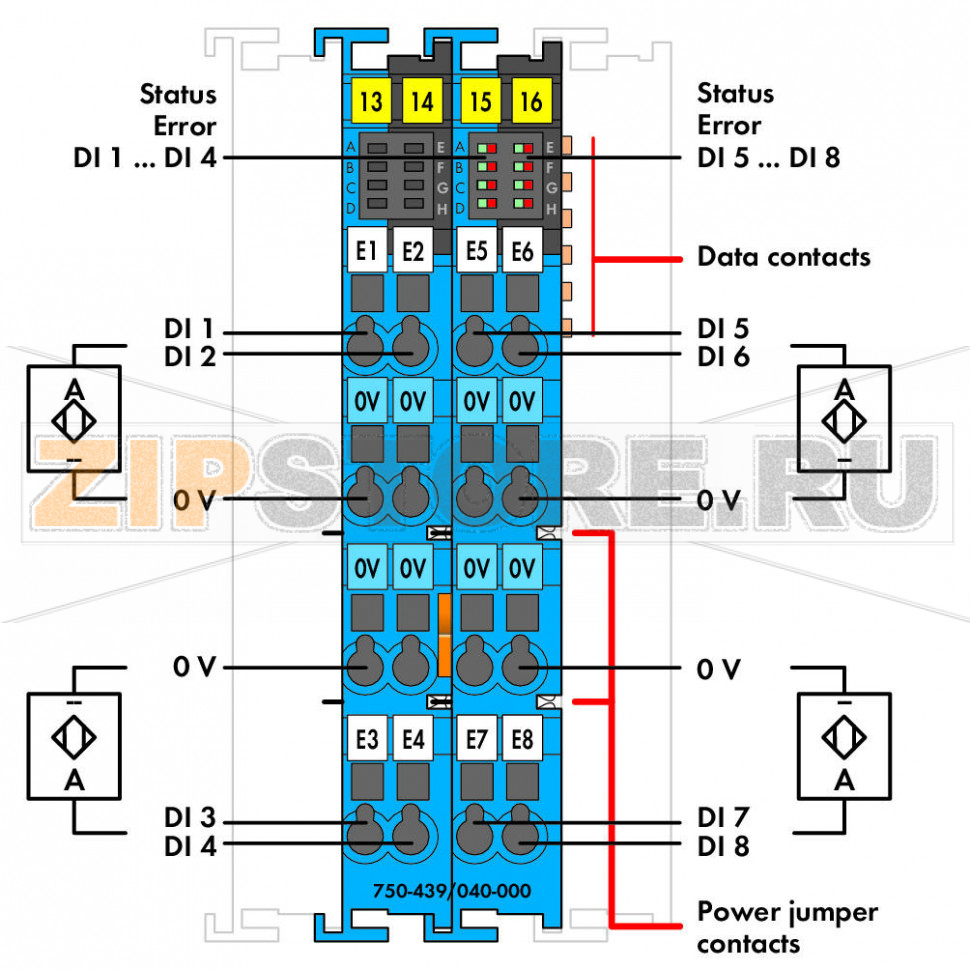

Индикаторы состояния:
Полевой и системный уровни гальванически изолированы.
Устройство оптимально для эксплуатации в экстремальных условиях благодаря:
Примечание:
Модуль дискретных входов должен работать только от 24 В DC искробезопасного XTR-источника питания (750-606/040-000)!
Общая информация (например, правила монтажа) по взрывозащите приведена в руководствах по системе WAGO I/O System 750 XTR.
Технические данные
| Количество дискретных входов | 8 |
| Общее число каналов (модуль) | 8 |
| Тип сигнала | NAMUR |
| Напряжение питания датчиков | DC 8,2 В; защита от КЗ, каналы изолированы |
| Подключение датчиков | 4 x (2-проводное) |
| Характеристика входа | высокопотенциальное переключение (high-side) |
| Цифровой входной фильтр | 3 мс |
| Напряжение разомкнутой цепи | 8,2 В |
| Ток короткого замыкания | ≈ 8,2 мА (± 0,2 мА) |
| Ток сигнала (0) NAMUR | 1,2 мА |
| Ток сигнала (1) NAMUR | 2,1 мА |
| Гистерезис переключения | 0,2 мА |
| Сопротивление во включённом состоянии (макс.) | 1000 Ω |
| Минимальная длительность входного импульса | 5 мс |
| Минимальный интервал между входными импульсами | 3 мс |
| Потребляемая мощность Pмакс. | 1,2 Вт |
| Ширина входных данных (внутренних), макс. | 16 бит |
| Ширина выходных данных (внутренних), макс. | 16 бит |
| Искробезопасность Ex i | да |
| Системное напряжение питания | DC 5 В; через контактные шины данных |
| Потребляемый ток от системного питания (5 В) | 56 мА |
| Полевое напряжение питания | DC 24 В; через силовые перемычки (Ex i XTR: Uo = макс. 27,3 В) |
| Полевой ток потребления (без внешней нагрузки) | 11 мА |
| Потери мощности PV | 0,54 Вт |
| Изоляция | 300 В система/питание |
| Диэлектрическая прочность | 510 В AC / 775 В DC; по EN 60870-2-1 |
| Номинальное импульсное напряжение | 1 кВ; между искробезопасными и неискробезопасными цепями: 1,5 кВ (EN 60079-11) |
| Число входящих силовых перемычек | 2 |
| Число исходящих силовых перемычек | 2 |
| Токовая нагрузочная способность силовых перемычек | 1 А |
| Нормативы ATEX | EN/IEC 60079-0, -7, -11 |
| Параметры искробезопасной электрической цепи | Uo = 11,76 В; Io = 12,48 мА; Po = 36,67 мВт; линейная характеристика |
| Ex ia IIC (безопасные параметры) | Lo = 100 мГн; Co = 1,5 мкФ |
| Ex ia IIB (безопасные параметры) | Lo = 100 мГн; Co = 9,9 мкФ |
| Ex ia IIA (безопасные параметры) | Lo = 100 мГн; Co = 39 мкФ |
| Ex ia I (группа I) | Lo = 100 мГн; Co = 38 мкФ |
| Примечание по реактивностям | Реактивности без учёта совместного влияния L и C |
Данные соединения
| Технология подключения: входы/выходы | 16 x CAGE CLAMP® |
| Тип соединения (1) | Входы/выходы |
| Сечение одножильных проводников | 0,25 … 2,5 мм² / 24 … 14 AWG |
| Сечение тонких многожильных проводников | 0,25 … 2,5 мм² / 24 … 14 AWG |
| Длина снятия изоляции | 8 … 9 мм / 0,31 … 0,35 дюйма |
Геометрические данные
| Ширина | 24 мм / 0,945 дюйма |
| Высота | 100 мм / 3,937 дюйма |
| Длина | 67,8 мм / 2,669 дюйма |
| Высота от верхней кромки DIN-рейки 35 | 60,6 мм / 2,386 дюйма |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Данные о материалах
| Цвет | синий |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 1,176 МДж |
| Масса | 93,8 г |
| Маркировка соответствия | CE |
Требования к окружающей среде
| Температура окружающего воздуха (эксплуатация) | -40 … 70 °C |
| Температура окружающего воздуха (хранение) | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131-2 |
| Высота установки | без дерейтинга по температуре: 0 … 2000 м; с дерейтингом: 2000 … 5000 м (0,5 K/100 м); макс.: 5000 м |
| Монтажное положение | горизонтальное (стоя/лежа) или вертикальное |
| Относительная влажность (без конденсации) | 95 % |
| Кратковременная конденсация | по классу 3K7 / IEC EN 60721-3-3 и E DIN 40046-721-3 (кроме водно-ледяных осадков и обледенения) |
| Виброустойчивость | IEC 60068-2-6 (ускорение 5 g), EN 60870-2-2, IEC 60721-3-1, -3 |
| Ударопрочность | IEC 60068-2-27 (15 g/11 мс/полусинус/1000 ударов; 25 g/6 мс/1000 ударов), EN 61373 |
| ЭМС — помехоустойчивость | EN 61000-6-1, -2, EN 61131-2, морские применения, EN 60255-26, EN 60870-2-1, EN 61850-3, IEC 61000-6-5, IEEE 1613, VDEW: 1994 |
| ЭМС — эмиссия помех | EN 61000-6-3, -4, EN 61131-2, EN 60255-26, морские применения, EN 60870-2-1, EN 61850-3 |
| Стойкость к загрязняющим веществам | IEC 60068-2-42 и IEC 60068-2-43 |
| Допустимая концентрация H2S при относительной влажности 75 % | 10 ppm |
| Допустимая концентрация SO2 при относительной влажности 75 % | 25 ppm |
Коммерческие данные
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4055143649438 |
| Код ТН ВЭД | 85389099990 |

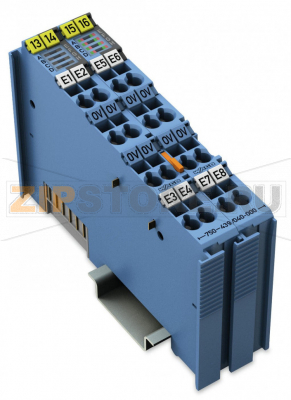

Модуль WAGO 750-439/040-000 предназначен для приёма дискретных сигналов от датчиков по стандарту NAMUR во взрывоопасных зонах 0 и 1 при размещении самого модуля в зоне 2 или во взрывобезопасной области. Устройство выполняет непрерывный контроль целостности линий, выявляет короткие замыкания и обрывы проводов по каждому каналу и отображает состояние на светодиодных индикаторах. Искробезопасные цепи и гальваническая развязка между полевым и системным уровнями повышают безопасность и надёжность измерений в критичных приложениях.
Модуль входит в серию XTR и рассчитан на работу в расширенном температурном диапазоне, при повышенных уровнях вибрации и электромагнитных помех. Это делает WAGO 750-439/040-000 подходящим для промышленной автоматизации в нефтегазовой, химической, энергетической и коммунальной отраслях, а также для распределённых шкафов АСУ в тяжёлых климатических условиях. Для питания модуль использует специальный искробезопасный источник 24 В DC серии XTR (750-606/040-000), а каждый канал обеспечивает питание петли NAMUR и поддерживает устойчивую обработку сигналов контактов, оптопар и других низкотоковых датчиков. При необходимости светодиодную диагностику можно отключить через управляющий байт в ПЛК.
Типовые причины отказов включают нарушения условий эксплуатации и монтажа: подключение к несертифицированному источнику вместо требуемого Ex i, превышение допустимой температуры или влажности, попадание конденсата, прокладка искробезопасных и обычных цепей без требуемой изоляции, ошибки в разводке (переполюсовка, замыкание жил), превышение допустимых помех и импульсных перенапряжений, коррозия клемм при воздействии H2S/SO2 выше допустимого уровня, механические повреждения корпуса и разъёмов. Неверный подбор датчика (несоответствие стандарту NAMUR или параметрам искробезопасности) также приводит к некорректной работе канала.
О выходе из строя модуля или канала свидетельствуют постоянное загорание красного индикатора (короткое замыкание), мигающий красный индикатор (обрыв линии), отсутствие реакции канала при заведомо исправном датчике, одновременная недоступность нескольких каналов, исчезновение модуля в конфигурации узла или сообщения диагностики ПЛК о неисправности. Косвенные признаки — перегрев, запах перегоревших компонентов, визуальные следы потемнения или трещин корпуса, нестабильность показаний при неизменном состоянии датчика.
Рекомендуется проводить регулярный осмотр и обслуживание: проверять затяжку клемм и состояние проводников, измерять токи петель и соответствие порогам NAMUR, контролировать напряжение и качество питания, поддерживать чистоту внутри шкафа без применения агрессивных растворителей, исключать конденсацию за счёт вентиляции и подогрева при необходимости. Следует выдерживать требования по разделению и маркировке искробезопасных цепей, экранировать и правильно заземлять линии, не превышать допустимые уровни помех и импульсов, соблюдать высотный дерейтинг по температуре. При монтаже WAGO 750-439/040-000 важно сохранять рекомендуемое положение и зазор для охлаждения, а при хранении — обеспечивать сухие условия в заявленном температурном диапазоне. При устойчивых признаках неисправности после проверки кабелей и датчиков модуль следует заменить на новый с идентичной спецификацией.
