Модуль, 8 дискретных входов; тока; 0,2 мс; 2-проводное соединение; - Wago 750-1416

Name: Модуль, 8 дискретных входов; тока; 0,2 мс; 2-проводное соединение; - Wago 750-1416
Brand: Wago
SKU: 750-1416

Каталожный номер 750-1416

Модуль, 8 дискретных входов; тока; 0,2 мс; 2-проводное соединение; - Wago 750-1416 - Модуль, 8 дискретных входов; тока; 0,2 мс; 2-проводное соединение; - Wago 750-1416

Розничная цена

75 $ с НДС

array(34) { ["id"]=> string(6) "171964" ["product_id"]=> string(6) "234578" ["id_1c"]=> NULL ["sku"]=> string(8) "750-1416" ["sort"]=> string(1) "1" ["name"]=> string(8) "750-1416" ["image_id"]=> NULL ["price"]=> float(7099) ["primary_price"]=> string(9) "74.724074" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(7099) ["unconverted_price"]=> float(74.72) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(7099) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 7 099 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

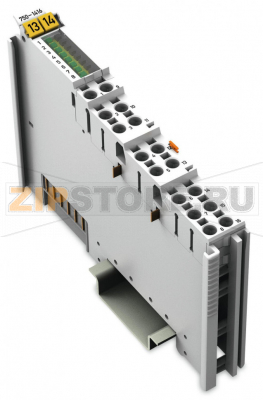

2‑проводной дискретный модуль ввода предоставляет 8 каналов при ширине всего 12 мм (0,47"). Он принимает двоичные управляющие сигналы от дискретных полевых устройств (например, датчиков, энкодеров, выключателей, бесконтактных переключателей).

Модуль оснащён соединением Push‑in CAGE CLAMP®, позволяющим напрямую вставлять одножильные проводники. На каждом входном канале установлен RC‑фильтр подавления помех с постоянной времени 0,2 мс.

Для каждого канала предусмотрен зелёный светодиодный индикатор состояния. Оптопара обеспечивает электрическую изоляцию между системной шиной и устройствами полевого уровня.

Для открытия соединений Push‑in CAGE CLAMP® требуется инструмент с лезвием 2,5 мм (210‑719).

Технические данные

Количество дискретных входов	8
Общее число каналов (модуль)	8
Тип сигнала	Напряжение
Уровень сигнала напряжения	24 В DC
Питание датчиков	24 В DC

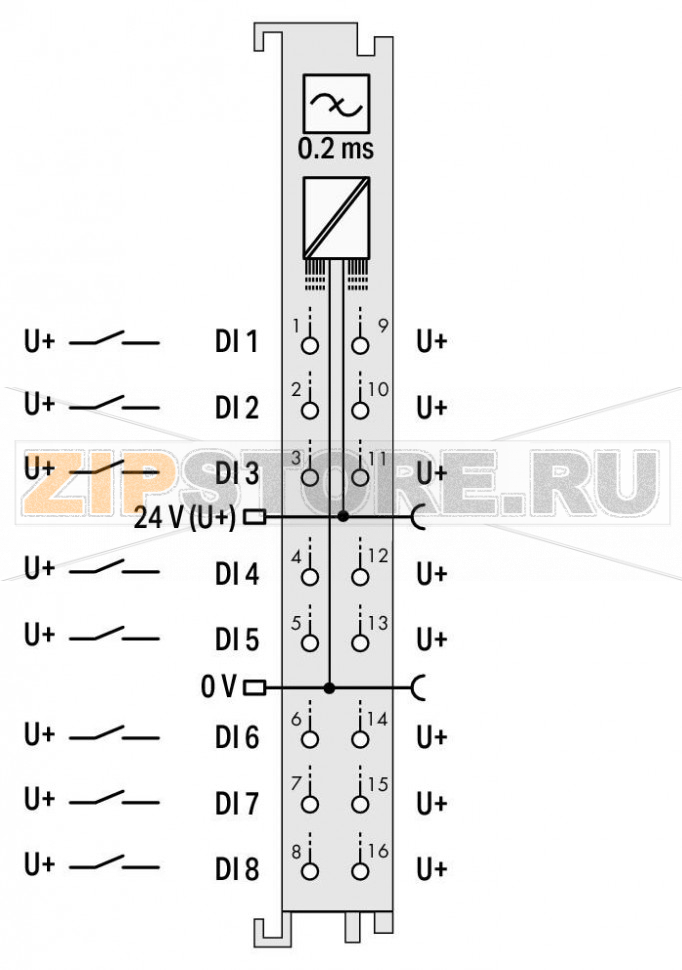

Подключение датчиков	8 × (2‑проводное)
Тип входа	Верхний ключ (high‑side)
Класс входа	Тип 3 (IEC 61131‑2)
Входной фильтр (цифровой)	0,2 мс
Ток входа на канал при сигнале (0), тип.	1,6 мА
Ток входа на канал при сигнале (1), мин.	4,3 мА
Ток входа на канал при сигнале (1), макс.	4,6 мА
Напряжение сигнала (0)	−3 … +5 В DC
Напряжение сигнала (1)	11 … 30 В DC
Ширина входных данных (внутр.), макс.	8 бит
Системное напряжение питания	5 В DC; через контактную шину данных
Потребляемый ток от системы (5 В)	6 мА
Напряжение питания полевой части	24 В DC (−25 … +30 %); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт)
Потребляемый ток полевой части (без внешней нагрузки)	2 мА
Изоляция	500 В система/питание

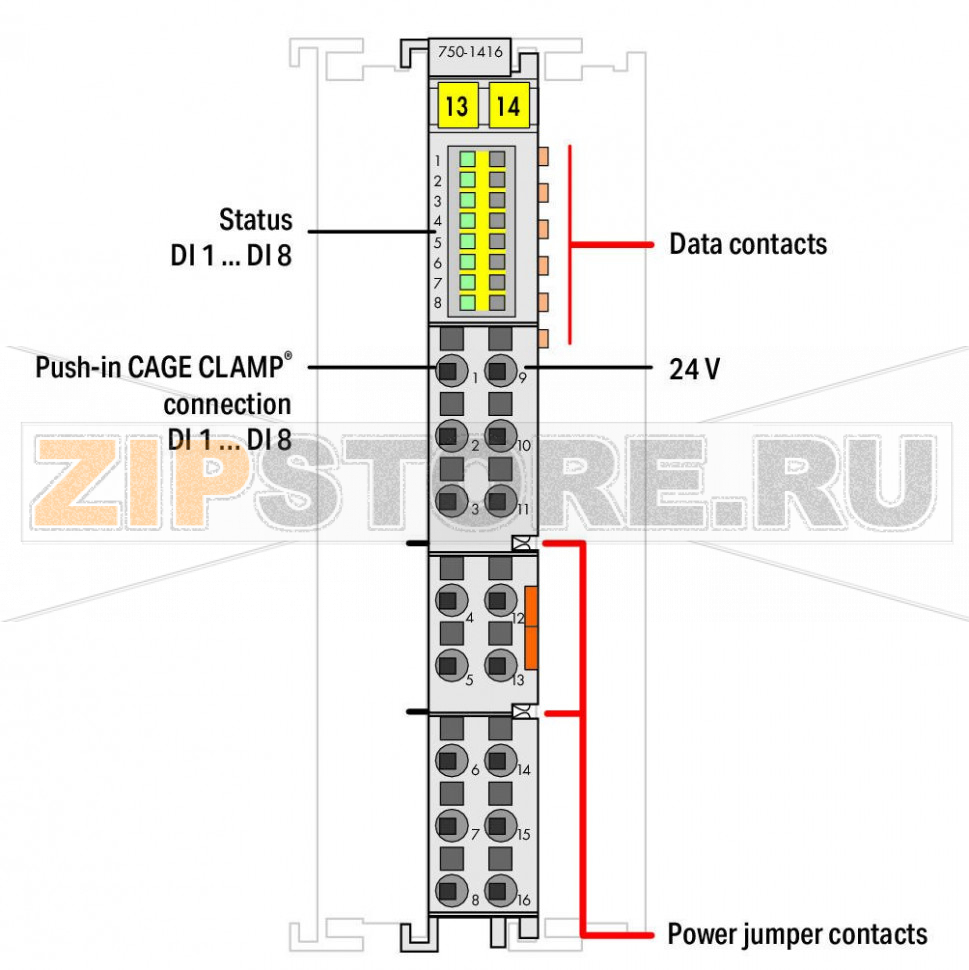

Индикаторы	LED (1–8), зелёный: статус DI 1 … DI 8
Число входящих силовых перемычек	2
Число исходящих силовых перемычек	2
Допустимый ток по силовым перемычкам	10 А

Данные соединения

Технология подключения: входы/выходы	16 × Push‑in CAGE CLAMP®
Тип соединения	Входы/выходы
Одножильные проводники	0,08 … 1,5 мм² / 28 … 16 AWG
Тонкие многожильные проводники	0,25 … 1,5 мм² / 22 … 16 AWG
Длина снятия изоляции	8 … 9 мм / 0.31 … 0.35"

Геометрические данные

Ширина	12 мм / 0.472"
Высота	100 мм / 3.937"
Длина	69 мм / 2.717"
Размер от верхней кромки DIN‑рейки 35 мм	61,8 мм / 2.433"

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Материал корпуса	Поликарбонат, полиамид 6.6
Пожарная нагрузка	0,338 МДж
Вес	45,2 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	−40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131‑2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтальное (стоя/лежа) или вертикальное
Относительная влажность (без конденсации)	до 95 %
Виброустойчивость	4 g по IEC 60068‑2‑6
Ударопрочность	15 g по IEC 60068‑2‑27
ЭМС — помехоустойчивость	соответствует EN 61000‑6‑2, морские приложения
ЭМС — излучение помех	соответствует EN 61000‑6‑3, морские приложения
Устойчивость к загрязняющим веществам	по IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H2S при влажности 75 %	10 ppm
Допустимая концентрация SO2 при влажности 75 %	25 ppm

Коммерческие данные

Группа продукции	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4050821085638
Код ТН ВЭД	85389099990

Модуль WAGO 750‑1416 — это компактное решение для приема дискретных сигналов от полевых устройств в системах автоматизации. При ширине 12 мм он экономит место на DIN‑рейке и подходит для модернизации шкафов, где важна плотность монтажа. Двухпроводное подключение каждого канала упрощает разводку и снижает вероятность ошибок при инсталляции. Технология Push‑in CAGE CLAMP позволяет быстро выполнять соединения без использования наконечников для одножильных проводников, а встроенная оптроная развязка повышает электробезопасность и снижает вероятность взаимного влияния линий.

Модуль предназначен для работы с датчиками и контакторами постоянного тока. Наличие RC‑фильтра на каждом канале обеспечивает устойчивость к кратковременным помехам и дребезгу контактов, что особенно важно при считывании сигналов от механических выключателей. Светодиодная индикация на лице модуля ускоряет пусконаладку и диагностику: состояние каждого входа видно непосредственно на устройстве.

WAGO 750‑1416 интегрируется в распределенные системы ввода‑вывода серии 750 и питается по системной шине, а полевое питание подается через силовые перемычки, что упрощает секционирование модулей по нагрузкам. Такое исполнение удобно при модульном наращивании каналов и типовых конфигурациях шкафов управления.

Причины возможных неисправностей

Подача на входы напряжений выше допуска или переполюсовка при монтаже.
Нарушение общих точек и контуров заземления, наводки от силового оборудования.
Попадание конденсата, агрессивных газов (H2S, SO2) и пыли, коррозия контактов.
Превышение допустимых температур, вибраций и ударных нагрузок.
Механические повреждения клемм, некачественная затяжка проводников.
Статическое электричество и импульсные перенапряжения без надлежащей защиты.

Как понять, что модуль вышел из строя

Светодиод канала не реагирует на достоверный входной сигнал, либо постоянно горит/не горит независимо от сигнала.
ПЛК фиксирует ошибку модуля ввода или потерю связи по внутренней шине.
Несоответствие состояния входов между диагностикой ПЛК и индикацией на модуле.
Отсутствует реакция при наличии питания полевой части и корректной полярности.
Нагрев корпуса, запах гари, видимые следы оплавления или коррозии клемм.

Рекомендации по уходу и эксплуатации

Периодически проверяйте наличие и стабильность питания 24 В DC, целостность PE и общих проводников.
Осматривайте клеммы: отсутствия ослабленных соединений, загрязнений, следов коррозии; при необходимости очищайте сухой мягкой щеткой.
Соблюдайте допустимые климатические условия шкафа; исключайте конденсацию и воздействие агрессивных газов, обеспечьте вентиляцию.
Используйте экранированные кабели для длинных линий и прокладывайте сигнальные проводники отдельно от силовых.
При подключении применяйте правильную длину зачистки и сечение проводников; для многожильных — наконечники НШвИ.
Перед работами по кабелированию снимайте питание; используйте инструмент 2,5 мм для Push‑in CAGE CLAMP.
Для защиты от перенапряжений устанавливайте ограничители/варисторы на входных линиях в помехонасыщенных средах.
В проекте ПЛК используйте встроенную диагностику модулей WAGO для раннего обнаружения неисправностей.

Выбор WAGO 750‑1416 оправдан в системах, где требуются надежные дискретные входы с гальванической развязкой, высокой помехоустойчивостью и удобной инсталляцией. Соблюдение условий эксплуатации и регулярный осмотр соединений обеспечат длительную и безотказную работу модуля.
