Этот 2-проводной дискретный модуль ввода предоставляет 8 каналов, его ширина составляет всего 12 мм.
Он принимает двоичные управляющие сигналы от дискретных полевых устройств (напр., датчики, кодеры, выключатели, бесконтактные переключатели).
Модуль оснащен соединениями Push-in CAGE CLAMP® для втычного присоединения одножильных проводников.
На каждом входном канале есть RC-фильтр подавления помех с постоянной времени 3,0 мс.

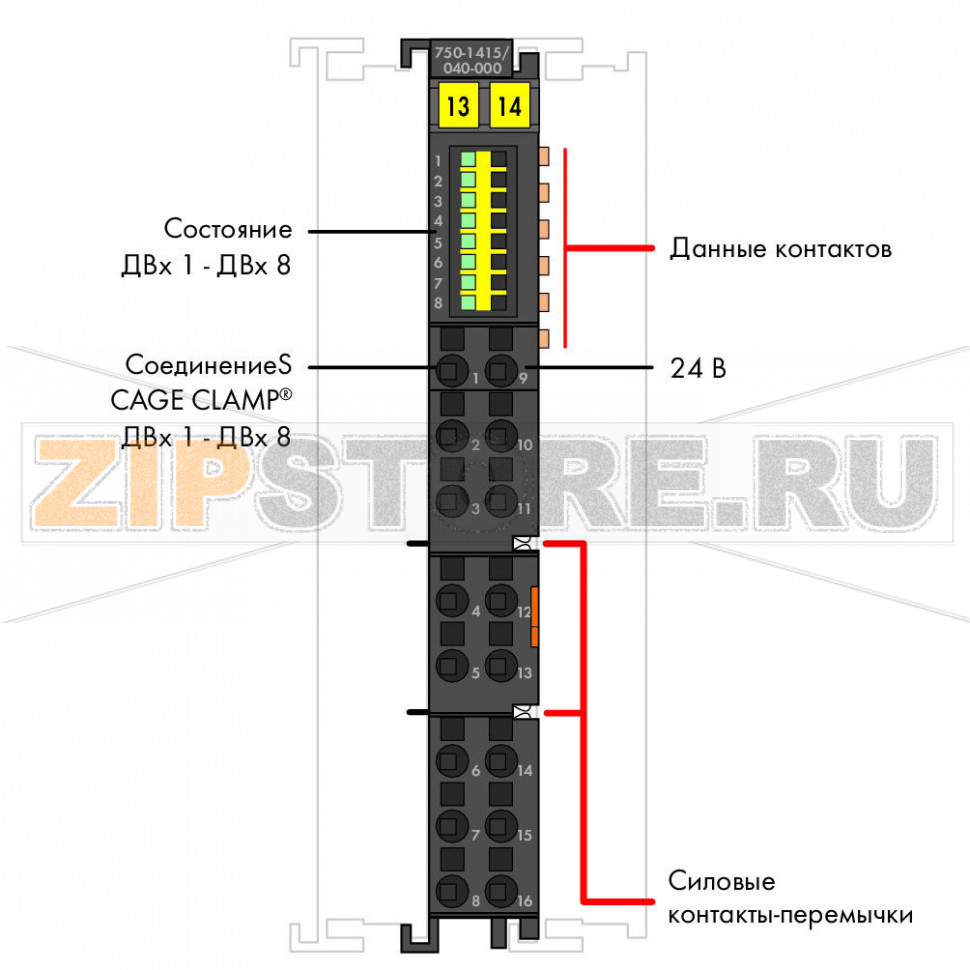

Зеленый светодиодный индикатор указывает для каждого канала текущее состояние.
Полевой и системный уровень электрически изолированы друг от друга.
Для открытия соединений Push-in CAGE CLAMP® необходим рабочий инструмент с лезвием 2,5 мм (210-719).
Модуль идеально подходит для использования в жестких условиях окружающей среды:
- увеличенный температурный диапазон
- повышенная диэлектрическая прочность и устойчивость к электромагнитным помехам
- повышенная виброустойчивость
Технические данные
| Number of digital inputs | 8 |
| Total number of channels (module) | 8 |
| тип сигнала | Voltage |
| Type of signal voltage | DC 24 V |
| Sensor supply voltage | DC 24 V |

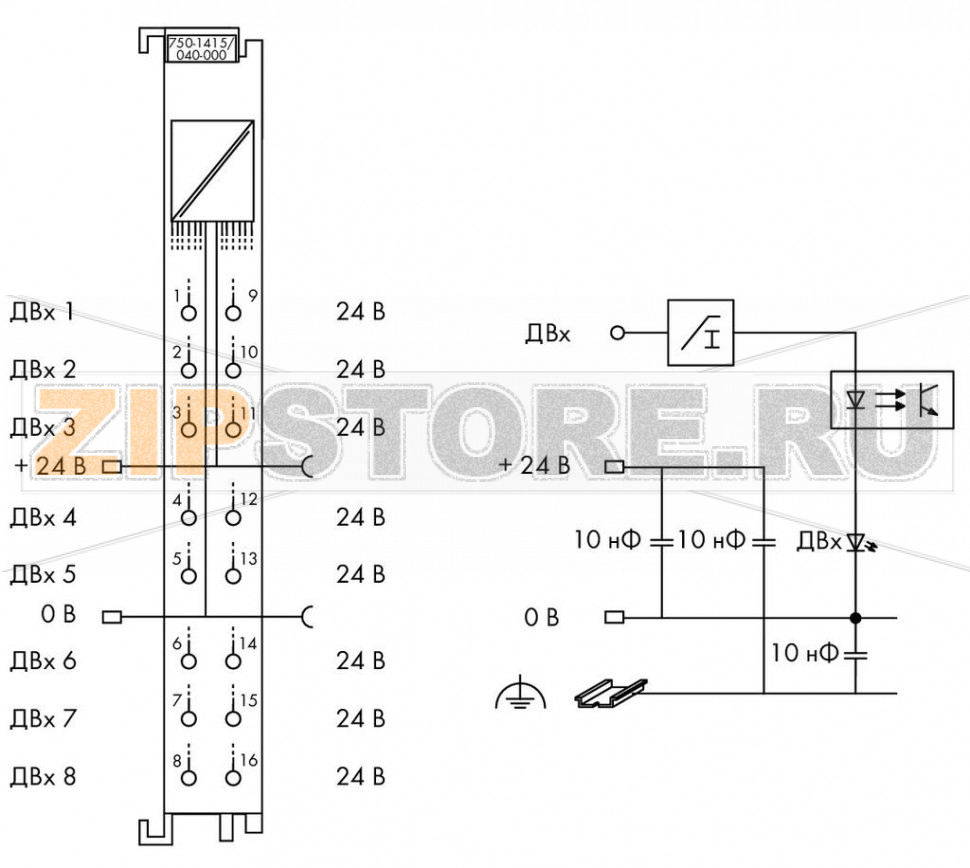

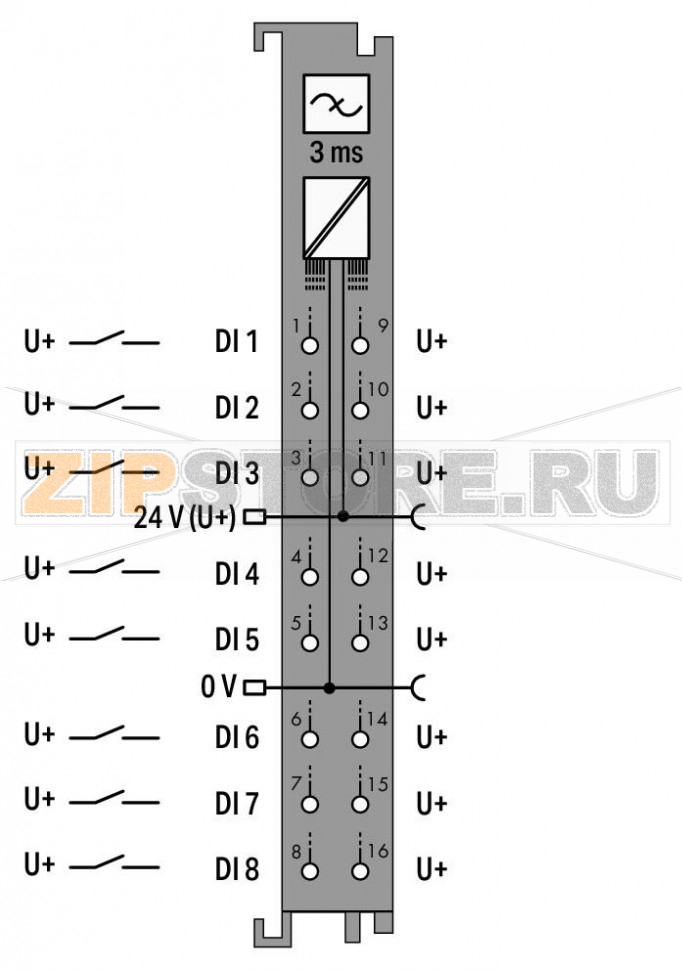

| Sensor connection | 8 x (2-conductor) |
| Input characteristic | high-side switching |
| Входные характеристики | Type 3 |
| Input filter (digital) | 3 ms |
| Input current per channel for signal (0) typ. | 1,6 mA |
| Input current per channel for signal (1) min. | 4,3 mA |
| Input current per channel for signal (1) max. | 4,6 mA |
| Напряжение сигнала (0) | ?3 … +5 VDC |
| Напряжение сигнала (1) | 11 … 30 VDC |
| Input data width (internal) (max.) | 8 Bit |
| System supply voltage | DC 5 V; via data contacts |
| Current consumption, system supply (5 V) | 6 mA |
| Field supply voltage | DC 24 V (-25 … +30 %); via power jumper contacts (power supply via blade contact; transmission via spring contact); Derating must be observed! |
| Current consumption, field supply (module with no external load) | 2 mA |
| Диэлектрическая прочность | 510 VAC/775 VDC; per EN 60870-2-1 |
| расчетное импульсное напряжение | 1 kV |
| Indicators | LED (1-8) green: Status DI 1 … DI 8 |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity of the power jumper contacts | 10 A |
| Снижение | Derating Versorgungsspannung: Umgebungstemperaturen unter Laborbedingungen: (-25 … +30 %); fur ?40 … +55 °C: 24 V (?25 … +20 %); fur +55 … +70 °C: 24 V (?25 … +10 %); Untergrenze in allen Temperaturbereichen: ?27,5 % (inklusive 15 % Restwelligkeit) |
Данные соединения
| Connection technology: In-/Outputs | 16 x Push-in CAGE CLAMP® |
| Connection type (1) | Inputs/Outputs |
| Размеры одножильных проводников | 0,25 … 1,5 mm? / 24 … 16 AWG |
| Тонкие многожильные проводники | 0,25 … 1,5 mm? / 24 … 16 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
Geometrical Data
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Длина | 69 mm / 2.717 inch |
| Length from upper-edge of DIN-35 rail | 61,8 mm / 2.433 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Цвет | темно-серые |
| материал корпуса | Polycarbonate, polyamide 6.6 |
| Вес | 46,8 g |
| Маркировка соответствия | CE |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … 70 °C |
| Surrounding air (storage) temperature | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения (5) | 2 per IEC 61131-2 |
| Рабочая высота | without temperature derating: 0 … 2000 m; with temperature derating: 2000 … 5000 m (0.5 K/100 m); max.: 5000 m |
| Монтажное положение | horizontal (standing/lying) or vertical |
| Относительная влажность воздуха (без конденсации) | 95 % |
| Relative humidity | Short-term condensation per Class 3K7/IEC EN 60721-3-3 and E DIN 40046-721-3 (except wind-driven precipitation, water and ice formation) |
| Виброустойчивость | acc. to IEC 60068-2-6 (acceleration: 5g), EN 60870-2-2, IEC 60721-3-1, -3, EN 50155, EN 61373 |
| Ударопрочность | acc. to IEC 60068-2-27 (15g/11 ms/half-sine/1000 shocks; 25g/6 ms/1000 shocks), EN 50155, EN 61373 |
| ЭМС - помехоустойчивость | acc. to EN 61000-6-1, -2, EN 61131-2, marine applications, EN 50121-3-2, -4, -5, EN 60255-26, EN 60870-2-1, EN 61850-3, IEC 61000-6-5, IEEE 1613, VDEW: 1994 |
| ЭМС - излучение помех | acc. to EN 61000-6-3, -4, EN 61131-2, EN 60255-26, marine applications, EN 60870-2-1, EN 61850-3, EN 50121-3-2, EN 50121-4, -5 |
| Устойчивость к воздействию загрязняющих веществ | Per IEC 60068-2-42 and IEC 60068-2-43 |
| Permissible H2S contaminant concentration at a relative humidity 75 % | 10 ppm |
| Permissible SO2 contaminant concentration at a relative humidity 75 % | 25 ppm |
Коммерческие данные
| Product Group | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4050821460213 |
| Customs tariff number | 85389099990 |
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
