2‑проводной дискретный модуль ввода предоставляет 8 каналов; его ширина составляет всего 12 мм (0,47 дюйма).
Он принимает двоичные управляющие сигналы от дискретных полевых устройств (например, датчиков, энкодеров, выключателей, бесконтактных переключателей).
Модуль оснащён соединением Push‑in CAGE CLAMP®, что позволяет напрямую вставлять одножильные проводники.
На каждом входном канале установлен RC‑фильтр подавления помех с постоянной времени 3,0 мс.

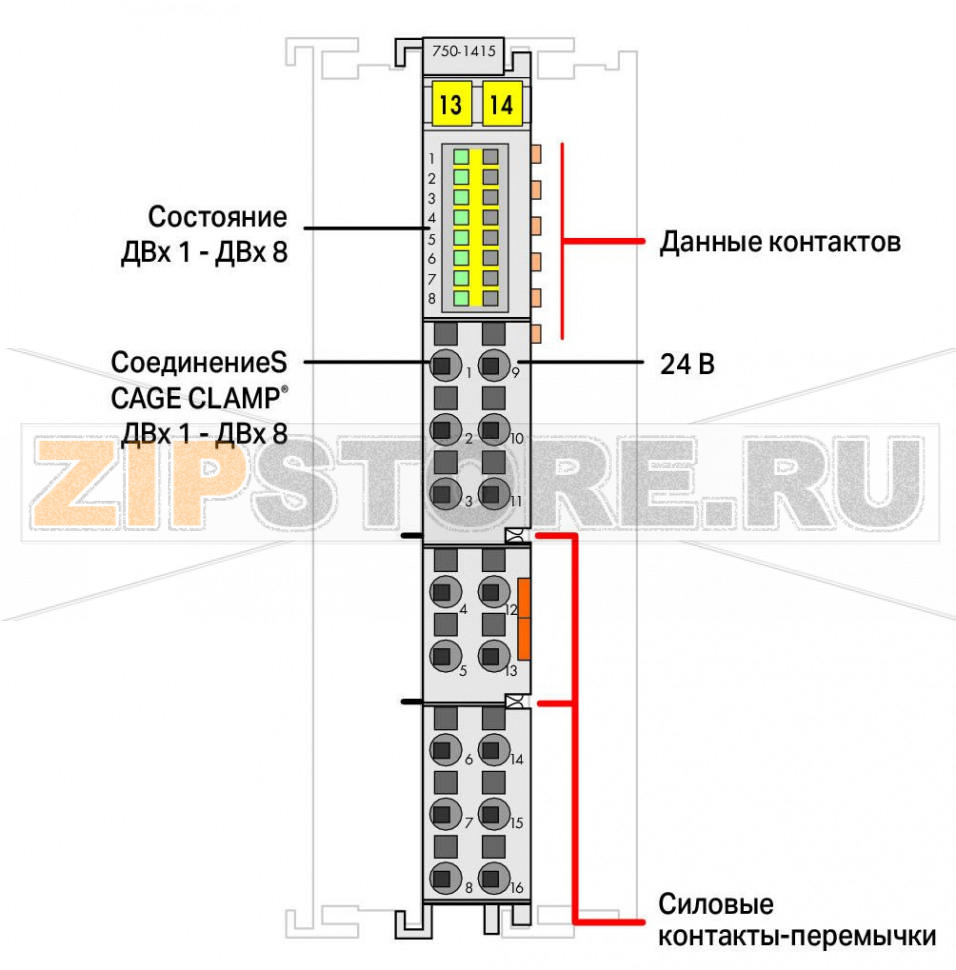

Зелёные светодиодные индикаторы отображают текущее состояние каждого канала.

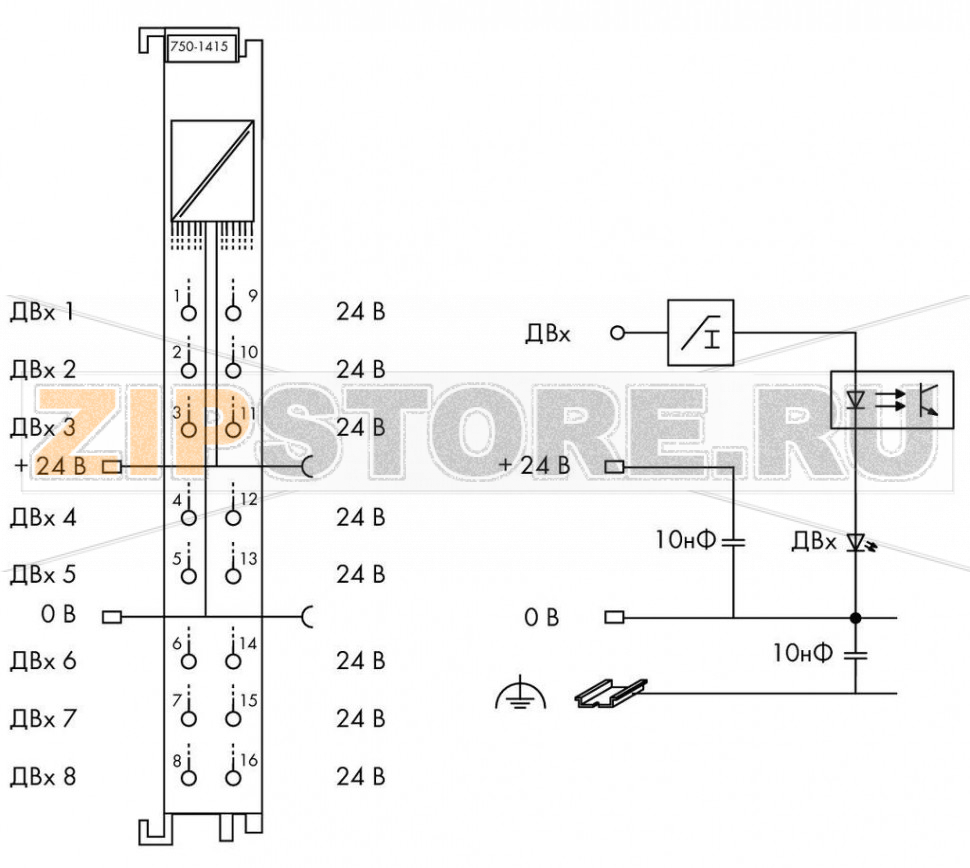

Оптопара обеспечивает гальваническую изоляцию между системной шиной и устройствами полевого уровня.
Для открытия соединений Push‑in CAGE CLAMP® требуется инструмент с лезвием 2,5 мм (210‑719).
| Количество дискретных входов | 8 |
| Общее число каналов (модуль) | 8 |
| Тип сигнала | Напряжение |
| Уровень сигнального напряжения | 24 В DC |
| Напряжение питания датчиков | 24 В DC |
| Подключение датчиков | 8 × (2‑проводное) |
| Схема входа | Коммутация по «плюсу» (high‑side) |
| Класс входа | Тип 3 (IEC 61131‑2) |
| Входной фильтр (цифровой) | 3 мс |
| Ток входа на канал при уровне «0» (тип.) | 1,6 мА |
| Ток входа на канал при уровне «1» (мин.) | 4,3 мА |
| Ток входа на канал при уровне «1» (макс.) | 4,6 мА |
| Напряжение уровня «0» | −3 … +5 В DC |
| Напряжение уровня «1» | 11 … 30 В DC |
| Ширина входных данных (внутр.), макс. | 8 бит |
| Системное напряжение питания | 5 В DC; через контакты данных |
| Потребление по системному питанию (5 В) | 6 мА |
| Полевое питание | 24 В DC (−25 … +30 %); через силовые контакты (ввод по ножевому контакту; передача по пружинному контакту) |
| Потребление по полевому питанию (без внешней нагрузки) | 2 мА |
| Изоляция | 500 В система/полевое питание |
| Индикаторы | LED (1–8) зелёные: статус DI 1 … DI 8 |
| Число входящих силовых перемычек | 2 |
| Число исходящих силовых перемычек | 2 |
| Допустимый ток силовых перемычек | 10 А |
| Технология подключения: входы/выходы | 16 × Push‑in CAGE CLAMP® |
| Тип подключения (1) | Входы/выходы |
| Одножильные проводники | 0,08 … 1,5 мм² / 28 … 16 AWG |
| Гибкие многожильные проводники | 0,25 … 1,5 мм² / 22 … 16 AWG |
| Длина зачистки | 8 … 9 мм / 0,31 … 0,35 дюйма |
| Ширина | 12 мм / 0,472 дюйма |
| Высота | 100 мм / 3,937 дюйма |
| Длина | 69 мм / 2,717 дюйма |
| Высота от верхней кромки DIN‑рейки 35 мм | 61,8 мм / 2,433 дюйма |
| Способ монтажа | DIN‑рейка 35 мм |
| Цвет | светло‑серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 0,977 МДж |
| Масса | 45,3 г |
| Маркировка соответствия | CE |
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | −40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131‑2 |
| Рабочая высота | 0 … 2000 м |
| Положение при монтаже | горизонтально (стоя/лёжа) или вертикально |
| Относительная влажность (без конденсации) | до 95 % |
| Виброустойчивость | 4g по IEC 60068‑2‑6 |
| Ударопрочность | 15g по IEC 60068‑2‑27 |
| ЭМС — помехоустойчивость | в соответствии с EN 61000‑6‑2, в т.ч. для судовых применений |
| ЭМС — излучение помех | в соответствии с EN 61000‑6‑3, в т.ч. для судовых применений |
| Устойчивость к загрязняющим газам | по IEC 60068‑2‑42 и IEC 60068‑2‑43 |
| Допустимая концентрация H₂S при 75 % RH | 10 ppm |
| Допустимая концентрация SO₂ при 75 % RH | 25 ppm |
| Группа продукции | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | DE (Германия) |
| GTIN | 4050821085621 |
| Код ТН ВЭД | 85389099990 |

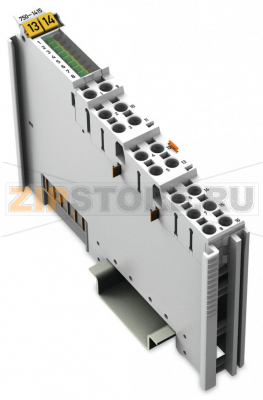

Wago 750‑1415 — компактный модуль для приёма дискретных сигналов в составе распределённых систем ввода‑вывода. Он рассчитан на подключение двухпроводных полевых устройств и подходит для промышленной автоматизации, машиностроения, систем АСУ ТП, а также для модернизации действующих установок. Конструкция с пружинными клеммами Push‑in CAGE CLAMP обеспечивает быстрый монтаж без инструмента для одножильных проводников и стабильный контакт при вибрациях.
Модуль интегрируется в линейку WAGO‑I/O‑System 750 и применяется для опроса стандартных дискретных датчиков и переключателей. Светодиодная индикация позволяет локально контролировать состояние каналов, что упрощает диагностику как при вводе в эксплуатацию, так и при обслуживании. Гальваническая развязка входов от системной части защищает контроллер и соседние модули от наводок и потенциальных повреждений, повышая общий уровень электромагнитной совместимости. Наличие встроенного RC‑фильтра снижает влияние импульсных помех и дребезга контактов, обеспечивая корректную фиксацию состояний.
Двухпроводное подключение упрощает разводку в шкафу: питание датчика и сигнальная линия приходят на модуль, что делает топологию понятной и облегчает поиск неисправностей. Силовые перемычки обеспечивают удобное распределение питания вдоль станции, а пружинные контакты — надёжную передачу тока без необходимости периодической протяжки, как в винтовых соединениях.
Типичные причины отказов модуля и его каналов: ошибочная полярность или превышение допустимого уровня напряжения; импульсные перенапряжения от индуктивных нагрузок без демпфирующих цепей; повреждения от статического электричества; попадание пыли, влаги или агрессивных газов выше допустимых концентраций; механические воздействия на клеммы и корпус; нарушения теплового режима в шкафу; ошибки схемотехники (например, некорректное согласование с датчиками другой схемы коммутации). Отказы отдельных каналов чаще связаны с перегрузками и наводками, а массовый отказ указывает на проблемы с полевым питанием или общим нарушением цепей.
Признаки неисправности: отсутствует срабатывание входа в контроллере при гарантированном наличии сигнала; индикатор канала не меняет состояние; наблюдаются ложные переключения или нестабильность при нормальной линии связи; все каналы неактивны при наличии системной связи (часто свидетельствует о потере полевого питания). Для проверки полезно измерить напряжение на входе относительно общего, убедиться в корректной схеме подключения датчика, а также исключить обрыв в цепях питания и экранирования. При сомнении стоит временно заменить датчик эквивалентной тестовой нагрузкой.
Рекомендации по эксплуатации и уходу: соблюдать температурный режим и класс окружающей среды, предусмотренные для IP20‑исполнения; защищать модуль от конденсата и коррозионно‑активных газов; использовать правильную длину зачистки и сечение проводников; для многожильных проводов применять наконечники; при коммутации индуктивных нагрузок устанавливать защитные цепи на стороне поля; прокладывать силовые и сигнальные линии раздельно, применять экранирование при наличии источников помех; регулярно проводить визуальный осмотр клемм, проверять целостность изоляции и отсутствие загрязнений; обновлять маркировку проводов и схемы. При необходимости разжима контакта применять рекомендованный инструмент с лезвием 2,5 мм.
Модуль, 8 дискретных входов; тока; 3 мс; 2‑проводное соединение; светло‑серые Wago 750‑1415 — практичное решение для стабильного сбора дискретных сигналов с акцентом на надёжность соединения, диагностируемость и удобство монтажа в шкафах автоматизации.
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
