Описание товара

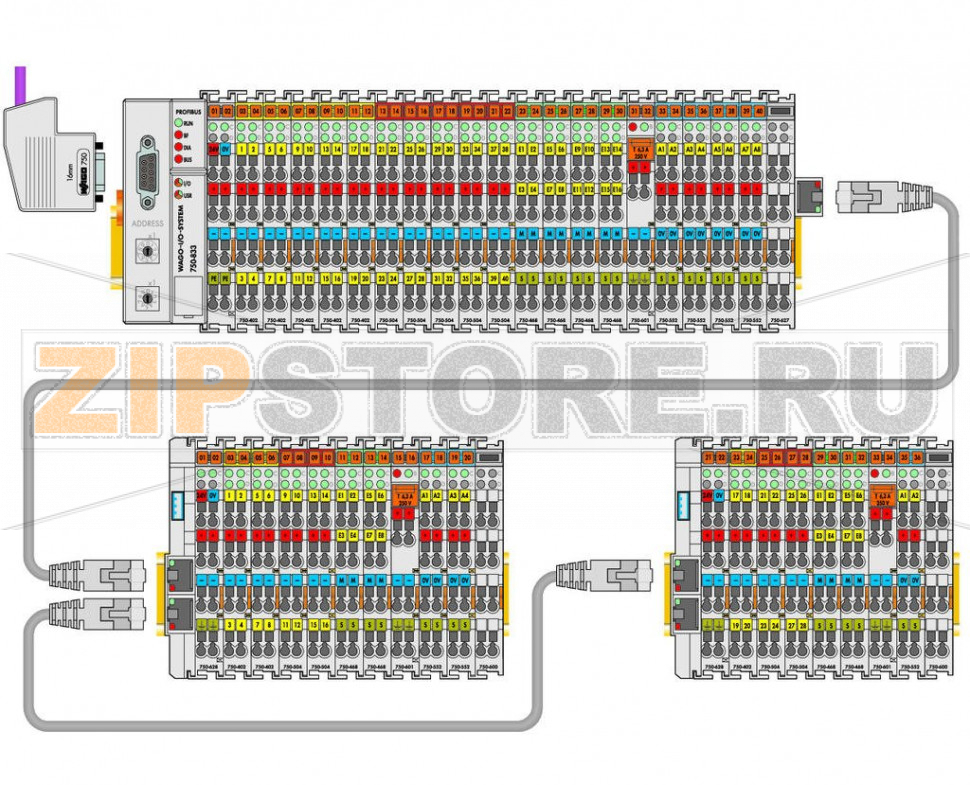

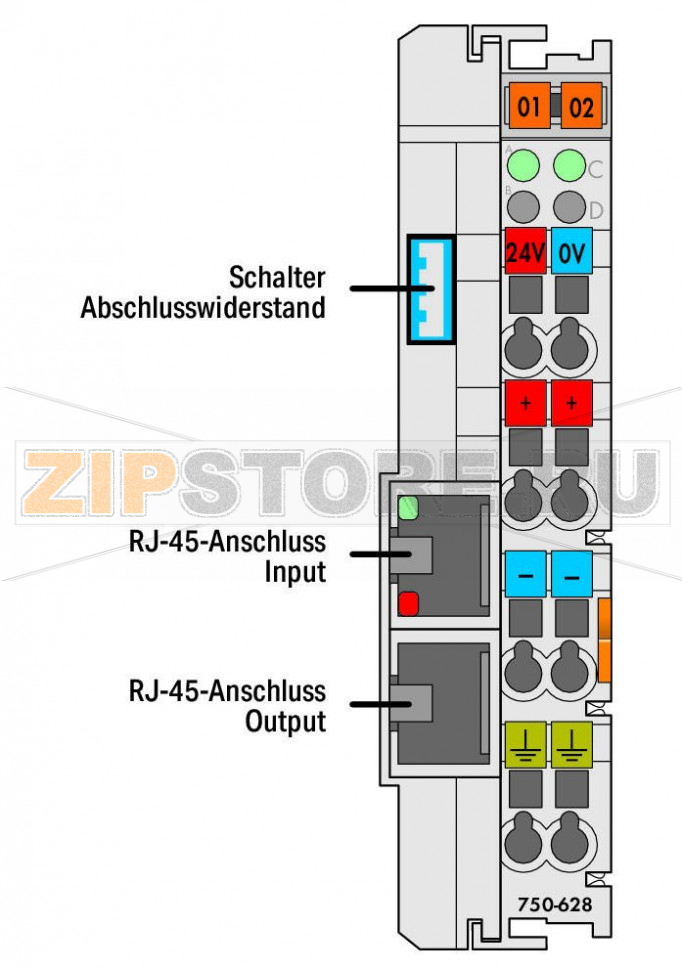

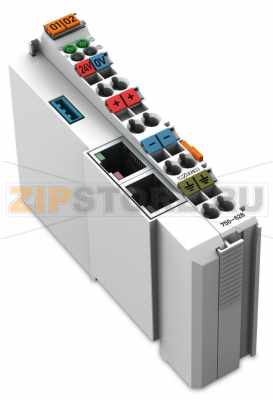

Соединительный модуль расширения внутренней шины данных 750-628 заменяет каплер/контроллер полевой шины в сборке модулей ввода-вывода. Это сопряжённая часть для концевого модуля расширения 750-627. Соединительный кабель вставляется во входное гнездо RJ-45, обеспечивая логическое соединение с каплером/контроллером полевой шины через концевой модуль расширения внутренней шины данных 750-627. Такое расширение не влияет на работу каплера/контроллера полевой шины: все функции системы шинного модуля сохраняются. Выходное гнездо RJ-45 позволяет выполнять дальнейшее расширение системы (макс. 10 блоков).

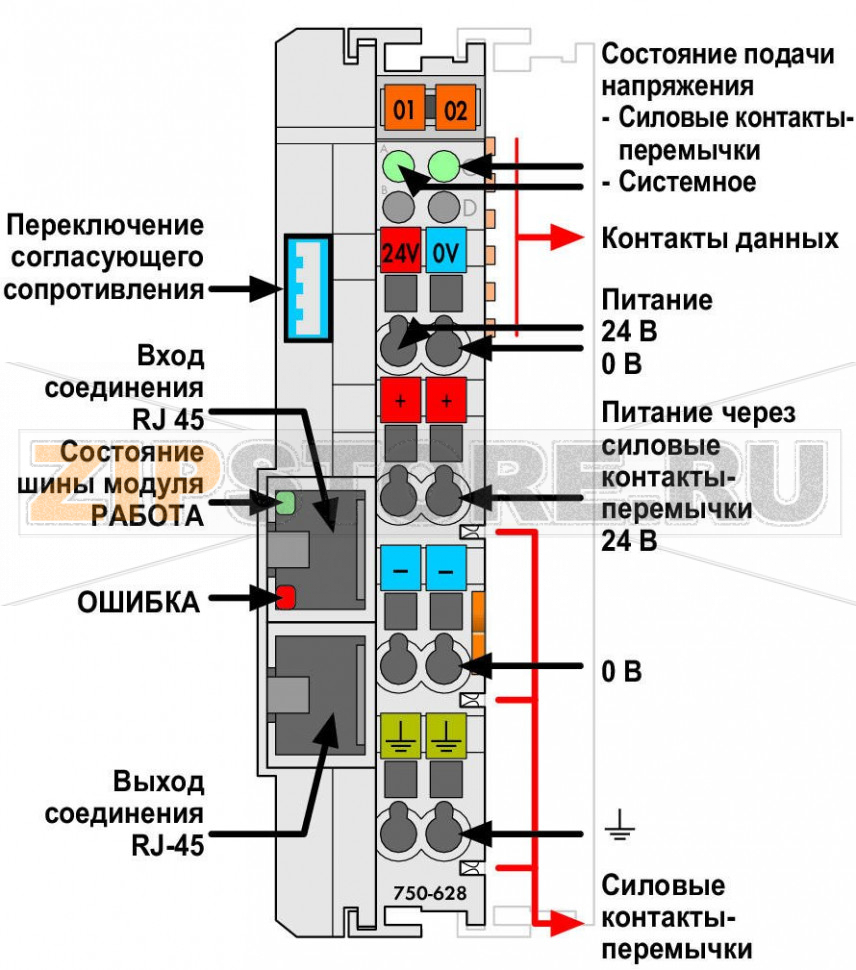

Питание полевого уровня и внутренней электроники подаётся раздельно. Уровни электрически изолированы. Два диагностических светодиода указывают наличие питания внутреннего и полевого уровней. Два светодиодных индикатора в гнезде RJ-45 информируют о связи с шинным соединителем. Модуль может использоваться как последний соединительный модуль в системе (с подключением согласующего резистора) или как мост между двумя сборками модулей ввода-вывода.

Примечание по установке:

Для безопасной работы с модулями расширения внутренней шины данных 750-627/750-628 внутренние параметры шинных каплеров должны быть корректно настроены. Закажите инструмент для настройки расширений WAGO 759-314 и используйте его, чтобы передать шинным соединителям/контроллерам 750-304, 750-306, 750-310, 750-319, 750-324, 750-333, 750-337, 750-339, 750-342, 750-804, 750-806, 750-819, 750-830, 750-833, 750-837, 750-841, 750-842, 750-849 (включая все вариации) новые рабочие параметры.

Во всей системе должен быть активирован только один нагрузочный (согласующий) резистор.

Заполните форму с производственными параметрами на правой стороне каплеров при обновлении встроенного ПО или внутренних рабочих параметров.

С левой стороны шинных каплеров отметьте маркерами (входят в комплект 759-314) модули, которые были активированы/деактивированы.

Технические данные

Специфические параметры устройства	Дистанция (макс.): 5 м (10 м — см. руководство); (концевой/каплер или каплер/каплер)
Среда передачи	Экранированный медный кабель (Ethernet патч-корд) 4 x 2 x 0,25 мм², витая пара, двойное экранирование
Количество модулей ввода-вывода (на узел)	64
Напряжение питания системы	DC 24 В (-15 … +20 %); через монтажный уровень (зажим CAGE CLAMP®)
Потребление по системному питанию (5 В)	150 мА
Суммарный ток по системному питанию	400 мА
Напряжение питания полевого уровня	DC 24 В (-15 … +20 %); через силовые перемычки (подача питания через CAGE CLAMP®, передача через пружинный контакт)
Типовой входной ток при номинальной нагрузке (24 В)	200 мА
КПД (тип.) при номинальной нагрузке (24 В)	76 %
Изоляция	500 В система/питание
Количество выходных силовых перемычек	3
Токовая нагрузочная способность силовых перемычек	10 A

Данные соединения

Технология подключения: связь/полевой уровень	Локальная шина: 2 x RJ-45
Технология подключения: полевое питание	6 x CAGE CLAMP®
Технология подключения: системное питание	2 x CAGE CLAMP®
Тип подключения (1)	Системное/полевое питание
Размеры одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Длина снятия изоляции	8 … 9 мм / 0.31 … 0.35 inch

Геометрические данные

Ширина	24 мм / 0.945 inch
Высота	100 мм / 3.937 inch
Длина	69,8 мм / 2.748 inch
Размер от верхней кромки DIN-рейки 35 мм	62,6 мм / 2.465 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	светло-серый
Материал корпуса	поликарбонат, полиамид 6.6
Вес	74,8 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающей среды (эксплуатация)	0 … 55 °C
Температура окружающей среды (хранение)	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 согласно IEC 61131-2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	95 %
Виброустойчивость	4g по IEC 60068-2-6
Ударопрочность	15g по IEC 60068-2-27
ЭМС — помехоустойчивость	в соответствии с EN 61000-6-2, морские применения
ЭМС — излучение помех	в соответствии с EN 61000-6-4, морские применения
Устойчивость к загрязняющим веществам	по IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при 75 % RH	10 ppm
Допустимая концентрация SO2 при 75 % RH	25 ppm

Коммерческие данные

Группа продукции	15 (Remote I/O)
Тип упаковки	коробка
Страна происхождения	DE (Германия)
GTIN	4045454830991
Таможенный код	85389091890

Модуль каплера для расширения шины WAGO 750-628 предназначен для построения распределённых узлов ввода-вывода с разделением на несколько сегментов без изменения логики работы системы. Он обеспечивает прозрачное продолжение внутренней шины через стандартные экранированные RJ-45 соединения и позволяет наращивать конфигурацию до необходимой длины и количества подузлов. Раздельная подача питания на внутреннюю электронику и полевой уровень упрощает разводку и повышает электромагнитную устойчивость системы.

Практическое применение включает перенос групп модулей на соседние шкафы, обход препятствий в шкафу, оптимизацию компоновки или создание резервных сегментов. Встроенные светодиодные индикаторы облегчают диагностику: состояние питания и наличие связи по локальной шине видны непосредственно на модуле, что сокращает время поиска неисправностей.

Типичные причины неисправностей

Повреждение или несоответствие кабеля RJ-45 (отсутствие экранирования, превышение длины, жёсткие изгибы, излом жил).
Неправильная настройка параметров каплера после добавления расширения (не выполнена конфигурация инструментом WAGO 759-314).
Одновременная активация нескольких согласующих резисторов или отсутствие согласования на конечном модуле.
Перегрузка по питанию полевого или системного уровней, нестабильный источник 24 В, плохие контакты клемм.
Нарушение экранирования и заземления, наводки, электромагнитные помехи.
Выход за пределы температур/влажности, агрессивные газы (H2S, SO2), вибрация и ударные нагрузки.

Как понять, что модуль WAGO 750-628 вышел из строя

Нет обмена данными с сегментом ввода-вывода при исправном каплере и модулях — отсутствуют индикаторы связи в гнезде RJ-45.
Периодические потери связи, ошибки ввода-вывода в ПЛК, критические записи в диагностике каплера.
Отсутствие индикации питания одного из уровней при наличии напряжения на клеммах.
Сильный нагрев корпуса, следы коррозии или механических повреждений разъёмов.

Рекомендации по уходу и эксплуатации

Используйте только экранированные Ethernet-кабели надлежащего качества, выдерживайте рекомендуемую длину сегмента, избегайте перегибов и натяга.
Грамотно организуйте заземление и экранирование; следите за целостностью экранов на разъёмах RJ-45.
После изменений топологии выполняйте настройку параметров каплера/контроллера с помощью WAGO 759-314; отмечайте активированные/деактивированные модули.
Контролируйте стабильность 24 В, периодически подтягивайте винтовые соединения, проверяйте силовые перемычки.
Соблюдайте климатические условия и чистоту в шкафу; исключайте конденсат и воздействие агрессивных газов.
Планово осматривайте индикаторы и состояние разъёмов; при подозрении на кабель — заменяйте его в первую очередь.
В системе должен быть активен только один нагрузочный (согласующий) резистор на конце линии.

Соблюдение перечисленных рекомендаций позволяет обеспечить надёжную работу WAGO 750-628 в составе модульной системы ввода-вывода, минимизировать простои и продлить срок службы оборудования.
