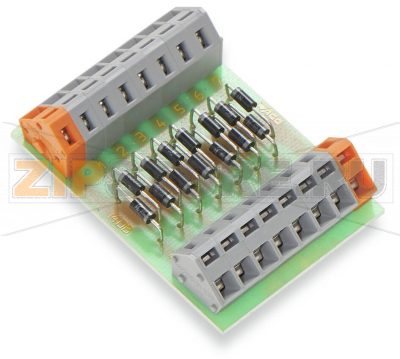

Модуль компонента с диодом; с 14 шт.; Диод 1N4007; с общим анодом; 2,50 mm Wago 289-121

Name: Модуль компонента с диодом; с 14 шт.; Диод 1N4007; с общим анодом; 2,50 mm Wago 289-121
Brand: Wago
SKU: 289-121

Каталожный номер 289-121

Модуль компонента с диодом; с 14 шт.; Диод 1N4007; с общим анодом; 2,50 mm Wago 289-121 - Модуль компонента с диодом; с 14 шт.; Диод 1N4007; с общим анодом; 2,50 mm Wago 289-121

Розничная цена

23 $ с НДС

array(34) { ["id"]=> string(6) "171350" ["product_id"]=> string(6) "233964" ["id_1c"]=> NULL ["sku"]=> string(7) "289-121" ["sort"]=> string(1) "1" ["name"]=> string(7) "289-121" ["image_id"]=> NULL ["price"]=> float(2166) ["primary_price"]=> string(9) "22.799316" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(2166) ["unconverted_price"]=> float(22.79) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(2166) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 2 166 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Примечание:

* Макс. допустимый ток согласно техническим данным производителя. После загрузки всех диодов непрерывный ток необходимо уменьшить (дерейтинг).

Электрические данные

Рабочее напряжение	AC/DC 250 В
Макс. обратное напряжение	1000 В
Выпрямленный ток диода	1 А
Прямое напряжение диода	1,1 В
Прямой ток (активная составляющая) для каждого диода	1 А
Обратный ток для каждого диода	50 µA

Защита и безопасность

Номинальное напряжение	250 В
Номинальное импульсное напряжение	4 кВ
Степень загрязнения	2
Степень защиты	IP00*
Примечание по типу защиты	* Внимание! Открытые токоведущие части. Защиту от прямого прикосновения должен обеспечить изготовитель оборудования, например, с помощью крышки WAGO серии 709 (см. «Аксессуары») или аналогичной крышки. Необходимо соблюдать требования монтажа для конкретного применения.

Данные соединения

Технология соединения	CAGE CLAMP®
Клемма WAGO	Серия WAGO 236
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 12 AWG
Сечение тонких многожильных проводников	0,08 … 2,5 мм² / 28 … 12 AWG
Длина снятия изоляции	5 … 6 мм / 0,2 … 0,24 дюйма
Примечание (поперечное сечение проводника)	12 AWG: THHN, THWN

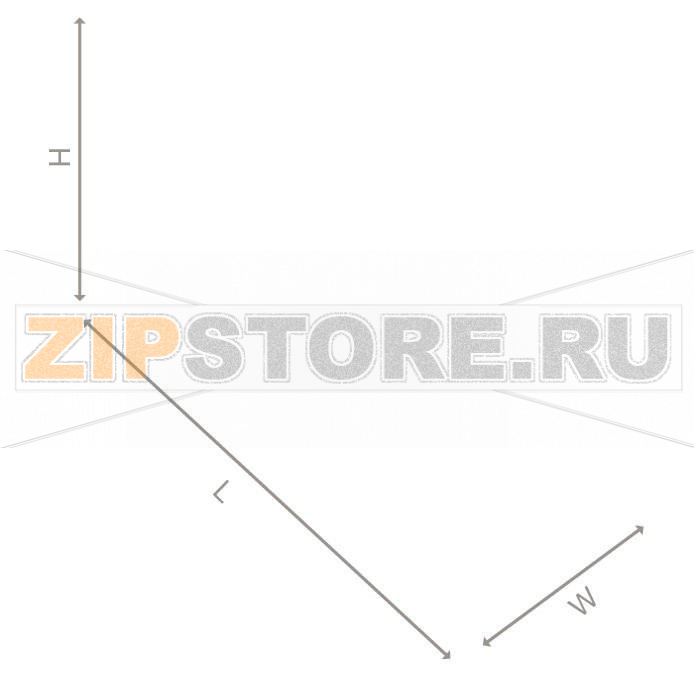

Геометрические данные

Ширина	47 мм / 1,85 дюйма
Высота от верхнего края DIN-рейки	31,5 мм / 1,24 дюйма
Длина	65,5 мм / 2,579 дюйма

Механические данные

Тип монтажа	Монтаж на DIN-рейку через адаптер для несущей рейки
Исполнение корпуса	Печатная плата (PCB)

Материалы

Вес

25,3 г

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)

-25 … +40 °C

Коммерческие данные

Группа продукции	6 (Интерфейсная электроника)
Тип упаковки	BOX (коробка)
Страна происхождения	DE
GTIN	4045454193027
Код ТН ВЭД	85369010000

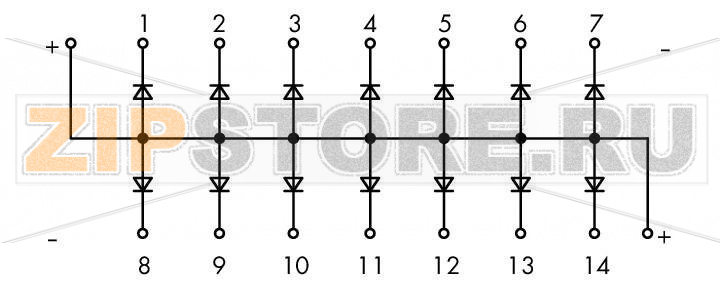

Модуль компонента с диодом Wago 289-121 — компактное решение для развязки и суммирования сигналов, построения «или»-логики и защиты входов/выходов в шкафах автоматизации. В основе модуля применены 14 универсальных кремниевых диодов 1N4007 с общей анодной шиной. Такая топология удобна для формирования общих шин питания, подавления обратных наводок от индуктивных нагрузок, построения контрольных матриц индикации и объединения сигналов в системах диспетчеризации. Пружинные зажимы CAGE CLAMP обеспечивают быстрый и надежный монтаж проводников малого и среднего сечения, устойчивый к вибрациям и тепловым циклам.

Конструктив модуля ориентирован на установку в шкафу на DIN-рейке через соответствующий адаптер. Открытое исполнение (IP00) облегчает доступ при обслуживании, однако требует применения защитных крышек и соблюдения правил электробезопасности. Общий анод упрощает схемотехнику при питании групп нагрузок, а применение стандартных диодов 1N4007 делает модуль предсказуемым в работе и обслуживании.

Основные причины отказов модуля Wago 289-121 связаны с тепловой и электрической перегрузкой. Наиболее типичны: превышение допустимого прямого тока по одному или нескольким каналам; суммарный нагрев при одновременной загрузке всех диодов без учета дерейтинга; воздействие импульсных перенапряжений выше предельного обратного уровня (например, от индуктивных выбросов без соответствующих мер защиты); неправильная полярность подключения; плохой контакт проводника в клемме, вызывающий локальный нагрев; загрязнение и влажность при отсутствии защитного кожуха в условиях повышенной запыленности. Механические повреждения, а также электростатические разряды при монтаже также могут привести к деградации отдельных каналов.

Понять, что модуль вышел из строя, можно по нескольким признакам: исчезновение функции «или»-суммирования или развязки на одном из каналов; появление обратной подсветки/«призрачных» сигналов из-за выросшего обратного тока; срабатывание защиты по току или перегрев участка платы; запах перегрева, потемнение лака, видимые трещины корпусов диодов; аномальный нагрев одного канала. Диагностика выполняется тестером в режиме проверки диодов: исправный канал демонстрирует падение напряжения в прямом направлении и высокий импеданс в обратном. Короткое замыкание или обрыв укажут на повреждение. При проверке в схеме важно временно отключить внешние источники, чтобы исключить ложные показания.

Рекомендации по эксплуатации и уходу: соблюдать дерейтинг по току при одновременной работе всех каналов и обеспечивать достаточную вентиляцию; предусматривать защиту от перенапряжений (варисторы, RC-цепочки, подавляющие диоды) на индуктивных нагрузках; монтировать защитную крышку соответствующей серии для исключения случайного контакта; использовать правильную длину зачистки и, при многожильных проводниках, наконечники-гильзы; периодически проводить визуальный осмотр на предмет загрязнений, ослабленных проводников и следов нагрева; поддерживать чистоту внутри шкафа и соблюдать допустимый температурный режим. При выходе из строя отдельного канала рекомендуется заменить модуль целиком или, при сервисопригодной конструкции, заменить поврежденные элементы с последующей проверкой всех цепей.

Характеристики

Производитель	Wago
Заказ кратно	1
Минимальный заказ	1
Вес	0 кг
