Модуль компонента с диодом; с 14 шт.; Диод 1N4007; с общим катодом; 2,50 mm Wago 289-111

Name: Модуль компонента с диодом; с 14 шт.; Диод 1N4007; с общим катодом; 2,50 mm Wago 289-111
Brand: Wago
SKU: 289-111

Каталожный номер 289-111

Модуль компонента с диодом; с 14 шт.; Диод 1N4007; с общим катодом; 2,50 mm Wago 289-111 - Модуль компонента с диодом; с 14 шт.; Диод 1N4007; с общим катодом; 2,50 mm Wago 289-111

Розничная цена

23 $ с НДС

array(34) { ["id"]=> string(6) "171351" ["product_id"]=> string(6) "233965" ["id_1c"]=> NULL ["sku"]=> string(7) "289-111" ["sort"]=> string(1) "1" ["name"]=> string(7) "289-111" ["image_id"]=> NULL ["price"]=> float(2166) ["primary_price"]=> string(9) "22.799316" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(2166) ["unconverted_price"]=> float(22.79) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(2166) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 2 166 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Примечание:

* Максимально допустимый ток — согласно техническим данным производителя. При задействовании всех диодов необходимо снизить длительный (постоянный) ток.

Электрические данные

Рабочее напряжение	AC/DC 250 V
Макс. обратное напряжение	1000 V
Выпрямленный ток диода (средний)	1 A
Прямое напряжение диода	1,1 V
Прямой ток (активная составляющая) для каждого диода	1 A
Обратный ток (IR) каждого диода	50 µA

Защита и безопасность

Номинальное напряжение	250 V
Номинальное импульсное напряжение	4 kV
Степень загрязнения	2
Степень защиты	IP00*
Примечание по типу защиты	* Внимание! Открытые токоведущие части. Защиту от прямого прикосновения должен обеспечить производитель оборудования, например, с помощью крышки WAGO серии 709 (см. «Аксессуары») или аналогичной. Требования к установке для конкретного применения обязательны к соблюдению.

Данные соединения

Технология соединения	CAGE CLAMP®
Клеммник WAGO	Серия WAGO 236
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 12 AWG
Гибкие многожильные проводники	0,08 … 2,5 мм² / 28 … 12 AWG
Длина зачистки	5 … 6 мм / 0.2 … 0.24 inch
Примечание (поперечное сечение проводника)	12 AWG: THHN, THWN

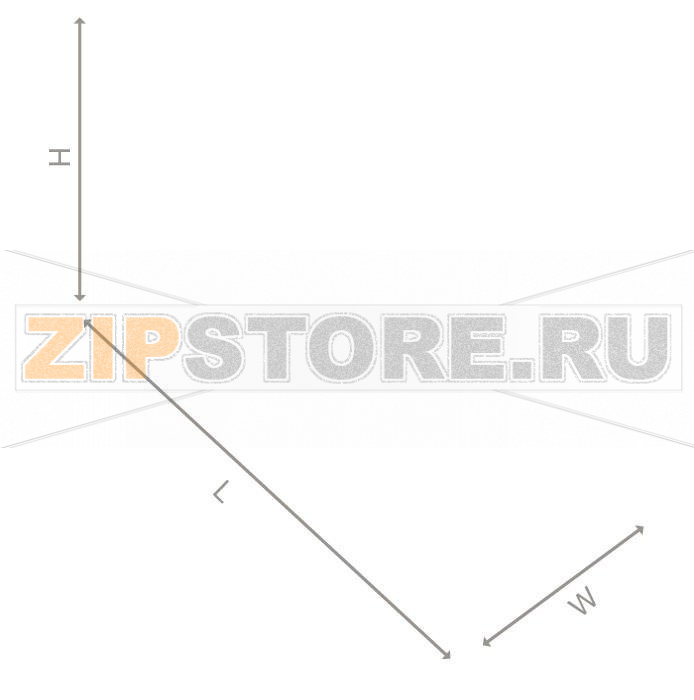

Геометрические данные

Ширина	47 мм / 1.85 inch
Высота от верхнего края DIN-рейки	31,5 мм / 1.24 inch
Длина	65,5 мм / 2.579 inch

Механические данные

Тип монтажа	Монтаж на несущую (DIN) рейку через адаптер
Тип корпуса	Печатная плата (PCB)

Материалы

Масса

25,6 г

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)

-25 … 40 °C

Коммерческие данные

Группа продукции	6 (Интерфейсная электроника)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454192761
Код ТН ВЭД	85369010000

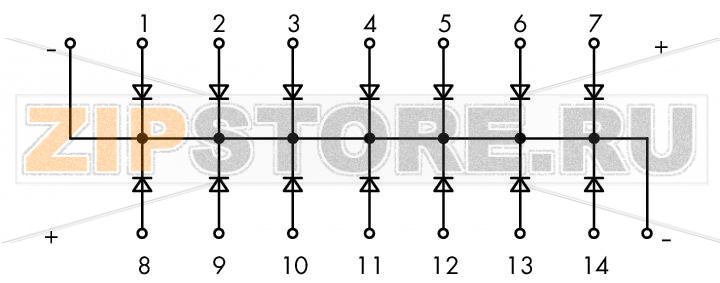

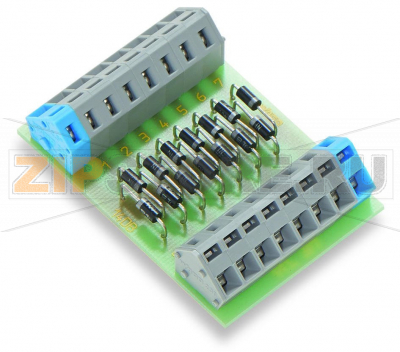

Модуль компонента с диодом WAGO 289-111 (14 шт. 1N4007, общий катод, шаг 2,50 мм) применяется для развязки каналов, логического суммирования сигналов на общий вывод, защиты от обратной полярности и предотвращения взаимного влияния цепей. Компактное исполнение на печатной плате и пружинная технология CAGE CLAMP упрощают сборку, обеспечивают устойчивый контакт без обслуживания и допускают подключение как одножильных, так и гибких проводников. Решение подходит для систем автоматики, шкафов управления, распределения дискретных сигналов и формирования общих аварийных линий.

Надежная работа обеспечивается правильным распределением токовой нагрузки по каналам и соблюдением дерейтинга при использовании всех 14 диодов. Общий катод упрощает построение схем «диодного ИЛИ» для объединения сигналов с разных источников и исключает обратные токи между каналами. Модуль оправдан при подключении индикации, цифровых входов ПЛК, схем сигнализации, а также при защите нагрузки от ошибочного подключения полярности.

Причины возможных неисправностей:

Превышение допустимого прямого тока на канале или суммарного тока при задействовании всех диодов, перегрев и термическое старение.
Импульсные перенапряжения и обратные броски сверх допустимого уровня, приводящие к пробою p–n перехода.
Длительная работа при повышенной температуре окружающей среды, недостаточный отвод тепла, плотная укладка проводов.
Некачественное подключение проводников, ослабленный контакт, повышенный переходный нагрев клеммы.
Загрязнение, влага и конденсат при недостаточной защите (степень IP00), коррозия токоведущих частей.
Механические воздействия и вибрация, повреждение платы или пайки.

Как понять, что узел вышел из строя:

Отсутствие прохождения сигнала через один из каналов при наличии входного уровня (обрыв диода).
Неправильная индикация или «подсос» сигнала между каналами, ложные срабатывания общей линии (пробой диода в короткое).
Аномальный нагрев модуля, потемнение, запах перегрева, следы оплавления изоляции на подключенных проводах.
Повышенная нагрузка на источник питания без видимых причин.
Проверка мультиметром в режиме «диод»: нулевое сопротивление в обе стороны (КЗ) или бесконечное в обе стороны (обрыв).

Рекомендации по эксплуатации и уходу:

Соблюдать дерейтинг: при одновременной работе всех каналов снижать длительный ток на канал; учитывать тепловыделение в шкафу.
Ставить защитные крышки на клеммы (например, серия 709) и обеспечивать требуемую категорию защиты в составе изделия.
Периодически проверять качество зажима проводников CAGE CLAMP, длину зачистки 5–6 мм и полное введение в клемму.
Избегать прокладки рядом с источниками тепла, обеспечивать вентиляцию и температурный режим.
Применять внешнюю защиту от перенапряжений (ОПН/TVS) в линиях с возможными импульсами.
Содержать узел в чистоте, удалять пыль, предотвращать попадание влаги; при обслуживании обесточивать цепь.
При первых признаках нестабильной работы выполнить диагностику каждого канала и заменить модуль при обнаружении дефектов.
