Модуль компонента с диодом; с 8 шт.; Диод 1N4007; 2,50 mm Wago 289-101

Name: Модуль компонента с диодом; с 8 шт.; Диод 1N4007; 2,50 mm Wago 289-101
Brand: Wago
SKU: 289-101

Каталожный номер 289-101

Модуль компонента с диодом; с 8 шт.; Диод 1N4007; 2,50 mm Wago 289-101 - Модуль компонента с диодом; с 8 шт.; Диод 1N4007; 2,50 mm Wago 289-101

Розничная цена

18 $ с НДС

array(34) { ["id"]=> string(6) "171355" ["product_id"]=> string(6) "233969" ["id_1c"]=> NULL ["sku"]=> string(7) "289-101" ["sort"]=> string(1) "1" ["name"]=> string(7) "289-101" ["image_id"]=> NULL ["price"]=> float(1702) ["primary_price"]=> string(9) "17.915252" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(1702) ["unconverted_price"]=> float(17.91) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(1702) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 1 702 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Примечание:

* Макс. допустимый ток согласно техническим данным производителя. После того как все диоды задействованы, постоянный ток необходимо уменьшить.

Электрические данные

Рабочее напряжение	AC/DC 250 V
Макс. обратное напряжение	1000 V
Выпрямленный ток диода	1 A
Прямое напряжение диода	1,1 V
Прямой ток (активная составляющая) для каждого диода	1 A
Обратный ток для каждого диода	50 µA

Защита и безопасность

Номинальное напряжение	250 V
Номинальное импульсное напряжение	4 kV
Степень загрязнения	2
Степень защиты	IP00*
Примечание по типу защиты	* Внимание! Открытые токоведущие части. Защиту от прямого прикосновения должен обеспечить изготовитель оборудования, например, с использованием крышки WAGO серии 709 (см. аксессуары) или аналогичного кожуха. Требования к установке для конкретного применения обязательны к соблюдению.

Данные соединения

Технология соединения	CAGE CLAMP®
Клеммы WAGO	Серия 236
Сечение одножильных проводников	0,08…2,5 мм² / 28…12 AWG
Сечение тонких многожильных проводников	0,08…2,5 мм² / 28…12 AWG
Длина снятия изоляции	5…6 мм / 0.20…0.24 inch
Примечание (поперечное сечение проводника)	12 AWG: THHN, THWN

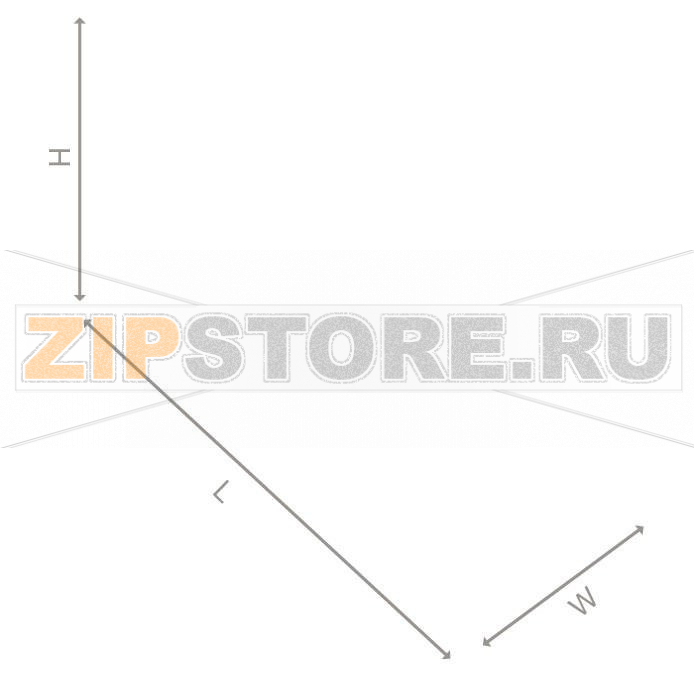

Геометрические данные

Ширина	47 мм / 1.85 inch
Высота от верхнего края DIN-рейки	31,5 мм / 1.24 inch
Длина	65,5 мм / 2.579 inch

Механические данные

Тип монтажа	Монтаж на DIN-рейку через адаптер несущей рейки
Конструкция корпуса	Печатная плата (PCB)

Материалы

Пожарная нагрузка	0,898 MJ
Вес	24,9 g

Условия эксплуатации

Температура окружающего воздуха (эксплуатация)

-25…40 °C

Коммерческие данные

Группа продукции	6 (Интерфейсная электроника)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454192747
Код ТН ВЭД	85369010000

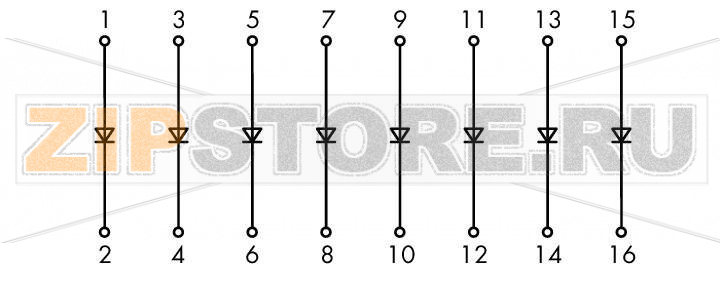

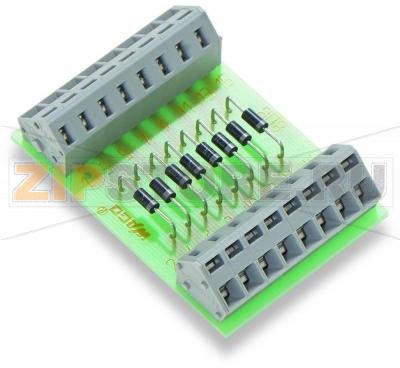

Модуль компонента с диодом WAGO 289-101 оснащен восемью диодами 1N4007 и предназначен для удобной установки на DIN‑рейку в составе клеммных блоков серии 236. Решение используется для развязки сигналов, защиты от обратной полярности, суммирования выходов (диодное «ИЛИ»), полупериодного выпрямления и подавления паразитных токов в цепях управления. Конструктив на печатной плате и пружинные зажимы CAGE CLAMP ускоряют монтаж и обеспечивают стабильный контакт при вибрациях. Диоды 1N4007 характеризуются высоким допустимым обратным напряжением и подходят для широкого круга задач в системах автоматики и электроснабжения.

Практика применения показывает, что наибольшую надежность модуль демонстрирует при корректном тепловом режиме и соблюдении условий окружающей среды. Важно учитывать, что при использовании всех восьми каналов постоянный ток следует дерейтировать для ограничения нагрева. Открытая конструкция IP00 требует обязательной установки защитного кожуха для предотвращения случайного контакта с токоведущими частями.

Причины возможных неисправностей

Превышение тока через диод, длительный перегрев из‑за недостаточного дерейтинга при одновременной нагрузке всех каналов.
Импульсные перенапряжения выше допустимого обратного напряжения (например, от индуктивных нагрузок) при отсутствии дополнительных защитных цепей.
Повышенная температура в шкафу, плохая вентиляция, плотная установка рядом с теплоизлучающими устройствами.
Ошибки монтажа: неправильная полярность, короткие замыкания, неверная длина зачистки, ослабленный контакт проводника.
Агрессивная или загрязненная среда (пыль, конденсат, коррозионно-активные пары), механические воздействия и вибрации, повреждающие печатную плату.

Как понять, что модуль/диод вышел из строя

Нарушение функции развязки или защиты: нагрузка не запускается либо постоянно включена, беспричинно срабатывают предохранители.
Сильный нагрев, потемнение платы, запах перегрева, видимые трещины или подгар в зоне пайки.
Проверка мультиметром в режиме «диод»: прямое падение 0,6–0,8 В считается нормой; «прозвон» в обе стороны указывает на пробой (короткое замыкание), отсутствие проводимости в обе стороны — на обрыв.
