Модуль MP-Bus Master; светло-серые Wago 750-643

Name: Модуль MP-Bus Master; светло-серые Wago 750-643
Brand: Wago
SKU: 750-643

Каталожный номер 750-643

Модуль MP-Bus Master; светло-серые Wago 750-643 - Модуль MP-Bus Master; светло-серые Wago 750-643

Розничная цена

271 $ с НДС

array(34) { ["id"]=> string(6) "171902" ["product_id"]=> string(6) "234516" ["id_1c"]=> NULL ["sku"]=> string(7) "750-643" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-643" ["image_id"]=> NULL ["price"]=> float(25773) ["primary_price"]=> string(10) "271.286598" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(25773) ["unconverted_price"]=> float(271.28) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(25773) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43459]=> string(12) "Кабель" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 25 773 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Модуль ввода-вывода 750-643 работает как управляющее устройство для шины MP-Bus (Multi Point Bus, многоточечная шина компании Belimo) и позволяет интегрировать эту шину в сеть более высокого уровня с шинной топологией, такую как ETHERNET или LonWorks (через узел WAGO I/O System). MP-Bus применяется для управления исполнительными механизмами систем отопления, вентиляции и кондиционирования: воздушными заслонками, регулирующими клапанами, а также системами VAV (переменный расход воздуха). Еще одно направление применения интерфейса MP-Bus — система оконной вентиляции FLS от Belimo. Устройства с интерфейсом MP-Bus, например приводы Belimo серии MFT, могут взаимодействовать с устройством управления более высокого уровня через магистральную шину.

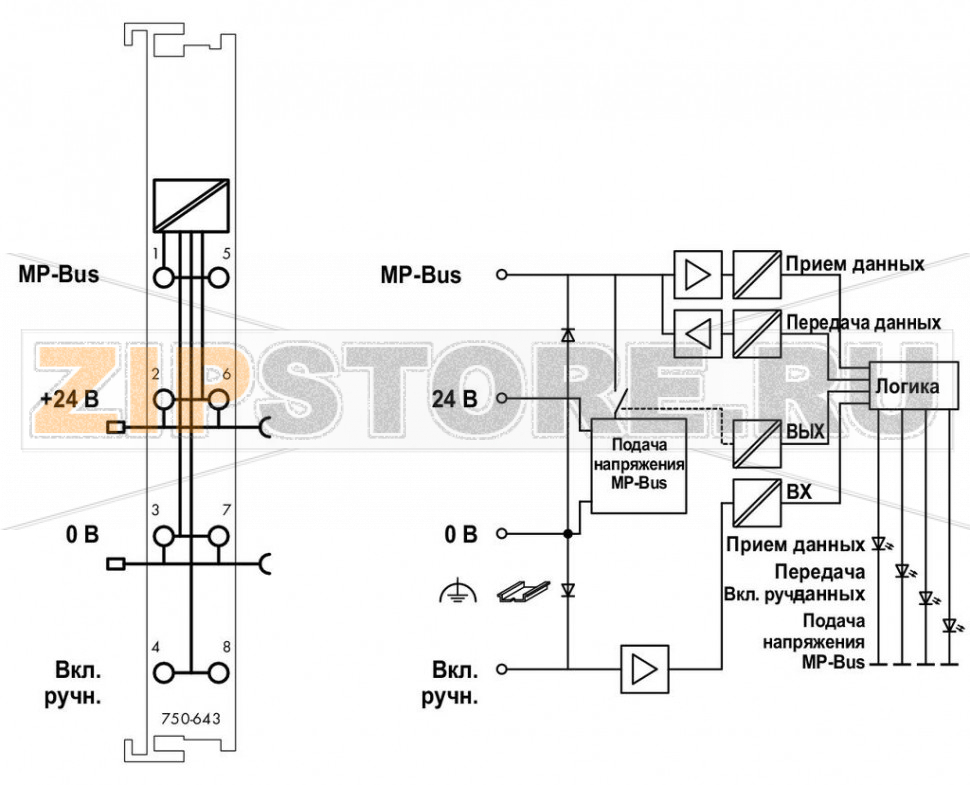

Исполнительные механизмы имеют интерфейсы для активных и пассивных датчиков (температуры, влажности, переключателей ВКЛ/ВЫКЛ), и они также доступны по MP-Bus. Управляющее устройство MP-Bus, то есть модуль ввода-вывода WAGO 750-643, может управлять максимум 8 подчиненными устройствами (приводами) плюс 8 датчиками (по 1 датчику на каждое подчиненное устройство) через общую магистральную шину, что значительно сокращает объем проводки. Для параметрирования приводов Belimo модуль может подключаться к инструменту Belimo (портативный сервисный прибор или ПО Belimo для ПК): для этого предусмотрен контакт «Включить портативное устройство». При подключении внешнего инструмента параметрирования (или 24 В) модуль отключает питание шины MP-Bus.

Технические данные

Спецификация шины	MP-Bus: спецификация PP/MP V1.21 от Belimo (действует с 01.10.2002)
Характеристики устройства	Число участников: до 8 ведомых
Топология	Количество ведомых: макс. 8
Потребление тока (тип.)	25 мА (MP-Bus)
Ширина данных	1 байт — управление/состояние, 7 байт — данные
Питание шины	MP-Bus: 24 В DC; через силовые перемычки
Системное питание	5 В DC; через контактную группу данных
Потребление по системному питанию (5 В)	15 мА
Питание поля	24 В DC; через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт)
Изоляция	500 В между шиной MP-Bus и системой
Число входных силовых перемычек	2
Число выходных силовых перемычек	2

Данные соединения

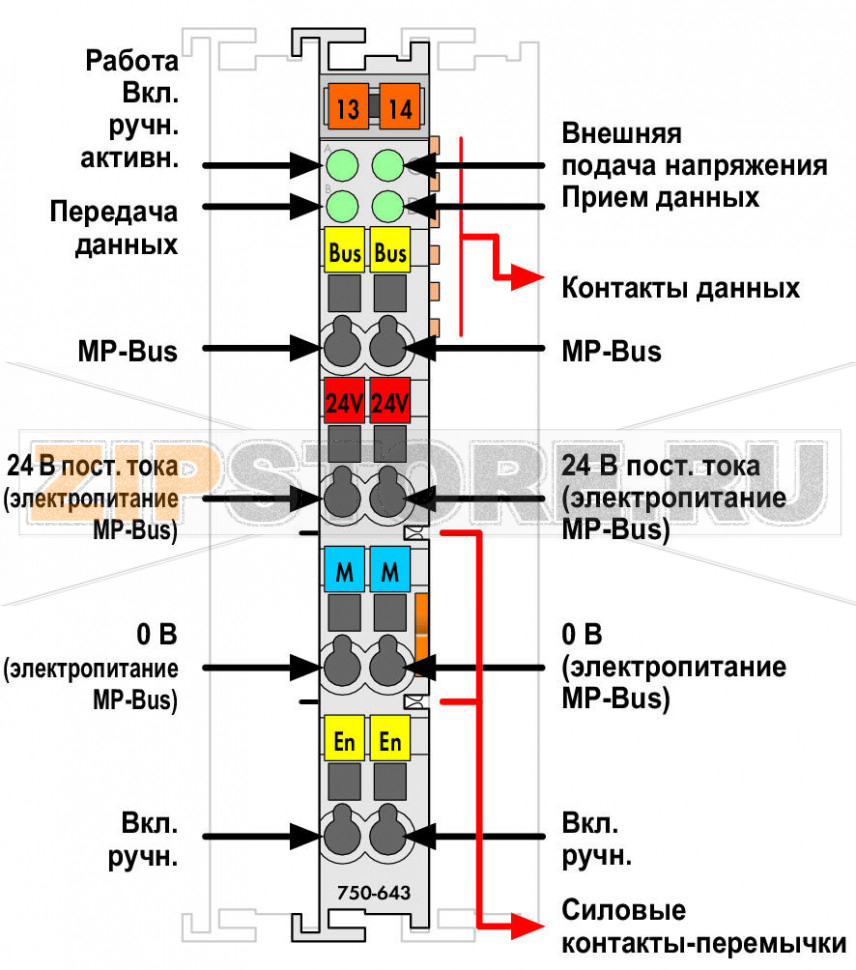

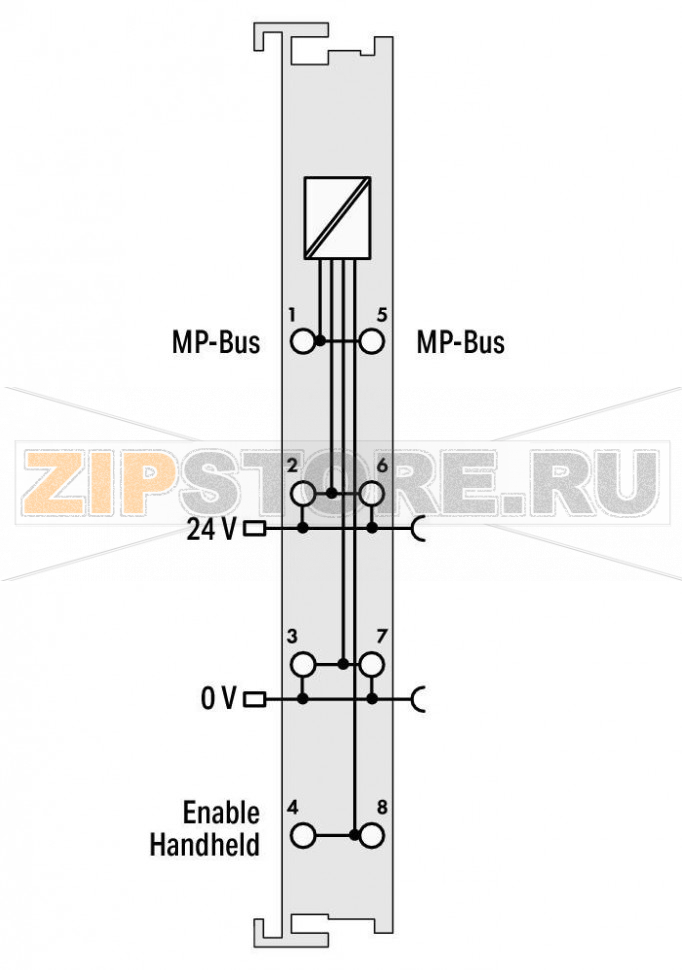

Технология подключения (входы/выходы)	8 × CAGE CLAMP®
Тип подключения (1)	Входы/выходы
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение тонких многожильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0,31 … 0,35 дюйма

Геометрические данные

Ширина	12 мм / 0,472 дюйма
Высота	100 мм / 3,937 дюйма
Длина	69,8 мм / 2,748 дюйма
Расстояние от верхней кромки DIN-рейки 35	62,6 мм / 2,465 дюйма

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	светло-серый
Материал корпуса	поликарбонат, полиамид 6.6
Пожарная нагрузка	0,95 МДж
Вес	50,5 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131-2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтальное (стоя/лежа) или вертикальное
Относительная влажность (без конденсации)	до 95 %
Виброустойчивость	по IEC 60068-2-6
Ударопрочность	15 g по IEC 60068-2-27
ЭМС — помехоустойчивость	по EN 61000-6-2
ЭМС — излучение помех	по EN 61000-6-3
Устойчивость к загрязняющим веществам	по IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при 75 % RH	10 ppm
Допустимая концентрация SO2 при 75 % RH	25 ppm

Коммерческие данные

Группа продукции	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454394011
Код ТН ВЭД	85389099990

Описание товара

Модуль MP-Bus Master; светло-серые WAGO 750-643 — специализированный мастер-интерфейс для подключения приводов и датчиков Belimo по шине MP-Bus в составе узла WAGO I/O System. Он обеспечивает обмен командами и данными с исполнительными механизмами HVAC, позволяя интегрировать локальную шину MP-Bus в надсистемы управления зданиями через контроллер и выбранный полевой/сетевой интерфейс. Поддерживается до восьми приводов и до восьми датчиков (по одному на привод), что сокращает количество кабелей и упрощает модернизацию существующих установок. Параметрирование приводов может выполняться штатным инструментом Belimo; при подключении сервисного порта питание шины автоматически отключается для безопасной конфигурации.

Причины возможных неисправностей

Неправильное подключение питания 24 В DC, переполюсовка или превышение допустимого напряжения.
Короткое замыкание или перегрузка линии MP-Bus, нарушение рекомендаций по длине и топологии шины.
Электромагнитные помехи и импульсные перенапряжения (гроза, коммутационные процессы) при отсутствии соответствующей защиты.
Выход за пределы температурного диапазона, конденсация влаги, запыление.
Агрессивные газы (H2S, SO2) и коррозия контактных групп.
Механические повреждения при монтаже на DIN-рейку или некорректная эксплуатация клемм CAGE CLAMP.

Как понять, что модуль вышел из строя

Отсутствует обмен с устройствами MP-Bus: приводы не определяются, команды не исполняются.
Неверные или «зависшие» показания датчиков, частые ошибки связи.
Нет питания на шине MP-Bus для ведомых устройств (при исключении режима сервисного порта).
Нестандартная индикация светодиодов статуса/ошибки, циклические перезапуски.
Повышенный нагрев, нетипичное потребление тока по 5 В или 24 В линиям.

Рекомендации по эксплуатации и уходу

Соблюдайте требования по среде: температура, влажность без конденсации, степень защиты и высота установки.
Следуйте рекомендациям Belimo по длине и разводке MP-Bus; используйте витую пару, избегайте длинных параллельных участков с силовыми кабелями.
Обеспечьте защиту от перенапряжений, корректное заземление и экранирование там, где это требуется.
Периодически проверяйте состояние клемм и проводников, очищайте устройство от пыли сухой салфеткой, не применяйте растворители.
Контролируйте стабильность питания 24 В DC и правильность установки силовых перемычек в узле WAGO.
При параметрировании через сервисный порт учитывайте отключение питания шины; после работы восстановите штатный режим.
Используйте разделительные и торцевые панели в составе узла, обеспечьте вентиляцию в шкафу управления.

Применение WAGO 750-643 позволяет централизованно управлять приводами Belimo и получать данные с датчиков по одной магистрали, сохраняя гибкость построения узла ввода-вывода и совместимость с системами автоматизации зданий на базе WAGO.
