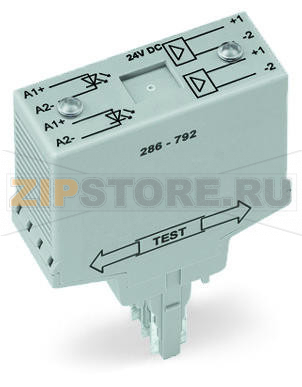

Модуль оптопары; Красный индикатор состояния; серые Wago 286-792

Name: Модуль оптопары; Красный индикатор состояния; серые Wago 286-792
Brand: Wago
SKU: 286-792

Каталожный номер 286-792

Модуль оптопары; Красный индикатор состояния; серые Wago 286-792 - Модуль оптопары; Красный индикатор состояния; серые Wago 286-792

Розничная цена

70 $ с НДС

array(34) { ["id"]=> string(6) "170483" ["product_id"]=> string(6) "233098" ["id_1c"]=> NULL ["sku"]=> string(7) "286-792" ["sort"]=> string(1) "1" ["name"]=> string(7) "286-792" ["image_id"]=> NULL ["price"]=> float(6618) ["primary_price"]=> string(9) "69.661068" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(6618) ["unconverted_price"]=> float(69.66) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(6618) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 6 618 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Технические данные

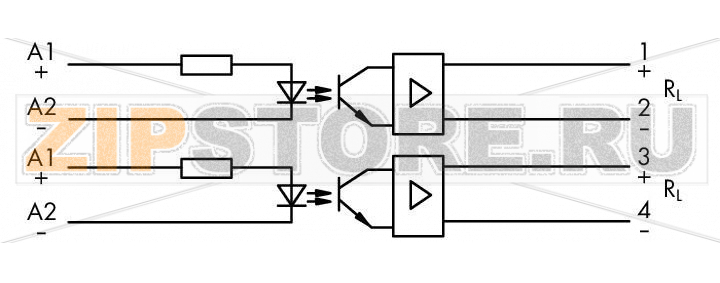

Схема управления

Номинальное входное напряжение (UN)	DC 24 В
Диапазон входного напряжения (высокий уровень)	DC 7,5 … 30 В
Номинальный входной ток при UN	15 мА

Цепь нагрузки

Тип цепи	двухпроводная, 2‑проводное подключение
Допустимый непрерывный ток	0,25 А
Номинальное выходное напряжение	DC 24 В
Диапазон выходного напряжения	DC 20 … 30 В
Максимальное падение напряжения на выходе	до DC 2,5 В
Ток утечки при номинальном напряжении	до 3 мкА
Время включения	до 60 мкс
Время отключения	до 120 мкс
Частота переключения	до 1,5 кГц

Защита и безопасность

Степень загрязнения	2
Электрическая прочность между цепями управления и нагрузки (AC, 1 мин)	2,5 кВ rms
Степень защиты	IP20

Геометрические данные

Ширина	20 мм / 0.787 inch
Высота от верхнего края DIN‑рейки	82,5 мм / 3.25 inch
Длина	52 мм / 2.047 inch

Механические данные

Тип монтажа

вставной модуль для несущих клеммников

Материалы

Цвет	серый
Пожарная нагрузка	0,394 MJ
Вес	23,4 г

Требования к окружающей среде

Температура окружающего воздуха при эксплуатации (при UN)	-25 … 40 °C
Температура хранения	-25 … 40 °C
Температура обработки/монтажа	-25 … +50 °C

Стандарты и спецификации

Стандарт

EN 60664-1

Коммерческие данные

Группа продукции	6 (Interface Electronics)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454860448
Код ТН ВЭД	85365005000

WAGO 286-792 — это модуль опторазвязки для промышленной автоматизации в сером корпусе с красным индикатором состояния. Он обеспечивает гальваническую развязку между цепями управления и нагрузки, снижает уровень помех и повышает устойчивость системы к перенапряжениям. Вставное исполнение для несущих клеммников упрощает монтаж и обслуживание: модуль легко установить или заменить без вмешательства в проводку базового клеммника.

Назначение модуля — надежное согласование сигналов между ПЛК, датчиками, исполнительными механизмами и другими устройствами постоянного тока. Красный светодиод позволяет мгновенно оценить наличие управляющего сигнала и состояние канала при пуско‑наладке и в эксплуатации. Компактная конструкция экономит место на DIN‑рейке, а защита IP20 подходит для шкафного монтажа в стандартных условиях.

Типичные области применения: развязка дискретных входов/выходов, подавление наводок при длинных линиях связи, согласование уровней между устройствами, защита логики управления от аварий на силовой стороне. Благодаря быстрому переключению модуль корректно работает в системах с импульсным управлением и диагностикой.

Причины возможных отказов

Перегрузка по току на стороне нагрузки или короткое замыкание.
Длительное тепловое воздействие из‑за плотной установки и отсутствия вентиляции.
Импульсные перенапряжения, обратная полярность, отсутствие защиты от помех.
Неправильное подключение клемм, ослабленные контакты, механические повреждения.
Попадание пыли и влаги, коррозия контактов, загрязнение проводящей пылью.
Естественное старение светоизлучающего элемента оптопары при неблагоприятных режимах.

Как понять, что модуль вышел из строя

При наличии управляющего сигнала не загорается красный индикатор — вероятен обрыв входной цепи.
Индикатор горит, но нагрузка не реагирует — возможен отказ выходного каскада.
Случайные самопереключения или нестабильная работа при неизменных условиях.
Сильный нагрев корпуса, запах перегрева, потемнение или следы оплавления.
Аномально большое падение напряжения или заметный ток утечки в покое.

Быстрая проверка: убедитесь в корректном питании и полярности на входе, оцените индикацию, затем прозвоните выходную цепь без нагрузки. При необходимости временно замените модуль WAGO 286-792 заведомо исправным — если симптом исчез, исходный модуль неисправен.

Рекомендации по эксплуатации и уходу

Соблюдайте требования по условиям окружающей среды и режимам работы, не допускайте перегрузок.
Обеспечьте вентиляцию в шкафу, оставляйте технологические зазоры между модулями.
Применяйте защиту от перенапряжений и полярности, устанавливайте соответствующие предохранители на нагрузку.
Подключайте проводники с опрессованными наконечниками, периодически подтягивайте винтовые соединения базового клеммника.
Не производите втыкание/извлечение под нагрузкой, отключайте питание перед заменой.
Периодически очищайте оборудование от пыли сухой щеткой или сжатым воздухом, избегайте агрессивных растворителей.
Проводите регламентные проверки: визуальный осмотр, контроль нагрева, тест функциональности по месту.

Применение модуля оптопары WAGO 286-792 с красным индикатором состояния повышает надежность и диагностируемость систем управления, снижая риск отказов, связанных с наводками и ошибками подключения. Грамотная установка и регулярное обслуживание позволяют существенно продлить срок службы устройства.
