Оптопары и твердотельные реле предназначены для применения в сетях обработки сигналов, не питаемых от низковольтных распределительных электрических сетей.
| Номинальное входное напряжение (UN) | 24 В DC |
| Диапазон входного напряжения (низкий уровень) | 0 … 5 В DC |
| Диапазон входного напряжения (высокий уровень) | 18 … 30 В DC |
| Номинальный входной ток при UN | 8 мА |

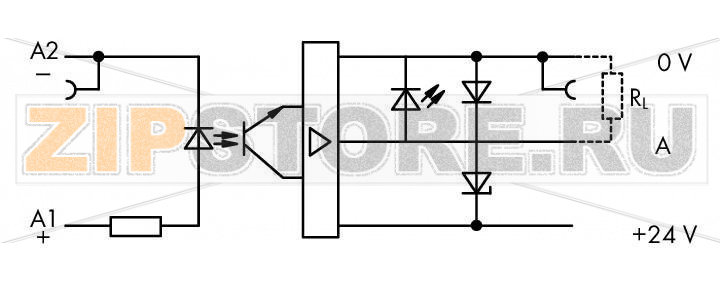

| Тип схемы |
3‑проводное подключение Коммутация по «плюсу» (high‑side) |
| Предельный длительный ток | 0,5 А |
| Номинальное выходное напряжение | 24 В DC |
| Диапазон выходного напряжения | 20 … 30 В DC |
| Макс. падение напряжения на выходе | до 1,2 В DC |
| Ток утечки при номинальном напряжении | до 10 мкА |
| Макс. выходной (обратный) ток | 11 мА |
| Время включения | до 15 мкс |
| Время выключения | до 30 мкс |
| Частота коммутации | до 10 кГц |
| Индикация состояния | красный светодиод |
| Номинальное напряжение | 300 В |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Испытательное напряжение изоляции (цепь управления/нагрузка, AC, 1 мин) | 2,5 кВ RMS |
| Тип изоляции (цепь управления/нагрузка) | базовая изоляция |
| Тип изоляции (к соседним устройствам) | усиленная изоляция (безопасное разделение) |
| Технология соединения | CAGE CLAMP® |
| Одножильные проводники | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Гибкие многожильные проводники | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина зачистки | 5 … 6 мм / 0.2 … 0.24 inch |

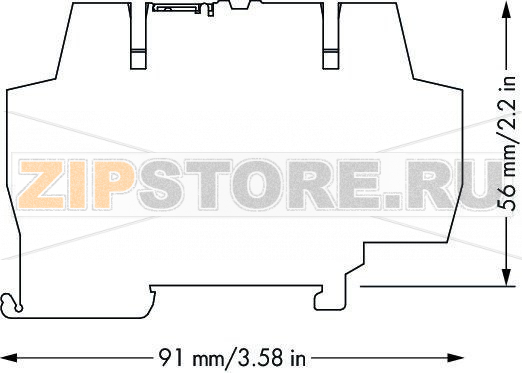

| Ширина | 6 мм / 0.236 inch |
| Высота от верхней кромки DIN‑рейки | 56 мм / 2.205 inch |
| Длина | 91 мм / 3.583 inch |
| Тип монтажа | DIN‑рейка 35 мм |
| Цвет | серый |
| Пожарная нагрузка | 0,613 МДж |
| Вес | 18,5 г |
| Температура окружающего воздуха при UN (эксплуатация) | -25 … +40 °C |
| Температура хранения | -40 … +70 °C |
| Температура монтажа/обработки | -25 … +50 °C |
| Нормативы | EN 61010-2-201; EN 61000-6-2; EN 61000-6-3; EN 61373; UL 508 |
| Группа продукции | 6 (Interface Electronics) |
| Тип упаковки | BOX |
| Страна происхождения | DE (Германия) |
| GTIN | 4055143606127 |
| Код ТН ВЭД | 85365005000 |
Модуль оптопары WAGO 859‑758 — компактное интерфейсное устройство для гальванической развязки цепей управления и нагрузки в системах автоматизации. Узкий корпус для монтажа на DIN‑рейку позволяет экономить место в шкафу, а пружинные клеммы CAGE CLAMP® обеспечивают быстрый и надежный монтаж без обслуживания. Конструкция с трёхпроводным подключением и коммутацией по «плюсу» упрощает интеграцию с типовыми выходами ПЛК и контроллеров, снижая вероятность ошибок при разводке питания датчиков и исполнительных механизмов.
Гальваническая развязка защищает электронику управления от помех, наводок и потенциалов земли со стороны нагрузки. Высокая скорость переключения подходит для импульсных сигналов и частых коммутаций, а индикатор состояния на лицевой панели облегчает диагностику прямо на объекте. Модуль рассчитан на работу в промышленной среде, соответствует международным стандартам по электромагнитной совместимости и безопасности, имеет базовую изоляцию между цепями управления и нагрузки и усиленную — относительно соседних устройств.
Типовые области применения включают согласование уровней между ПЛК и нагрузками постоянного тока, подавление петель заземления, развязку чувствительных входов, коммутирование клапанов, реле и других исполнительных устройств. WAGO 859‑758 особенно полезен там, где требуется надежная коммутация и стабильность параметров при ограниченном пространстве монтажа.
Причины поломок: перегрузка по току из‑за короткого замыкания или неверно выбранной нагрузки; броски напряжения на индуктивных нагрузках при отсутствии защитных диодов/RC‑цепочек; перегрев вследствие повышенной температуры окружающей среды или плотной установки без вентиляции; неправильная полярность или обратное напряжение на выходе; переходные перенапряжения в линиях; механические повреждения корпуса и клемм; попадание пыли и влаги внутрь клеммной зоны.
Как понять, что модуль вышел из строя: при наличии входного сигнала светодиод горит, но нагрузка не включается (повреждение выходного каскада); светодиод не загорается при подаче сигнала (обрыв входного LED/цепи управления); нагрузка остаётся постоянно включённой или постоянно отключённой независимо от входа; заметное повышение нагрева корпуса, потемнение пластика; нестабильное срабатывание на высоких частотах; атипичное остаточное напряжение на нагрузке или паразитная утечка, приводящая к «миганию» чувствительных устройств.
Рекомендации по уходу и эксплуатации: соблюдать полярность, диапазоны напряжений и токов; применять предохранители и ограничение тока в линии нагрузки; для индуктивных нагрузок ставить защитные диоды/RC‑цепочки; обеспечивать вентиляцию и выдерживать температурный режим; периодически подтягивать проводники и визуально контролировать состояние клемм и индикатора; использовать наконечники и провод нужного сечения; избегать параллельного включения выходов для наращивания тока; применять защиту от перенапряжений на длинных линиях; при признаках перегрева или механических повреждений модуль заменить.
Благодаря сочетанию надежной гальванической развязки, удобного монтажа и промышленной стойкости оптопара WAGO 859‑758 обеспечивает безопасную и прогнозируемую работу цепей управления в шкафах автоматики и распределительных станциях.
