Описание товара

Примечание

Оптопары и твердотельные реле предназначены для применения в сетях обработки сигналов, которые не питаются от низковольтных энергетических сетей.

Технические данные

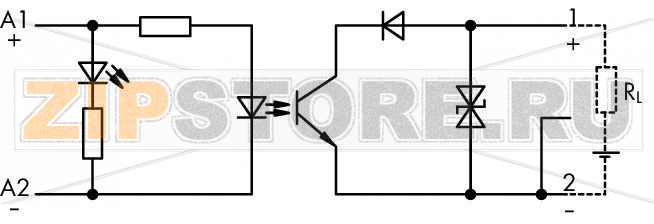

Цепь управления

Номинальное входное напряжение UN	DC 5 В
Диапазон входного напряжения (низкий уровень)	DC 0 … 0,8 В
Диапазон входного напряжения (высокий уровень)	DC 2 … 6,25 В
Номинальный входной ток при UN	17 мА

Цепь нагрузки

Тип схемы	2‑проводное подключение
Предельный длительный ток	0,1 А
Номинальное выходное напряжение	DC 24 В
Диапазон выходного напряжения	DC 3 … 30 В
Макс. падение напряжения на выходе	≤ DC 1 В
Ток утечки при номинальном напряжении	≤ 25 мкА
Время включения	≤ 10 мкс
Время отключения	≤ 50 мкс
Частота коммутации	≤ 10 кГц

Сигнализация

Индикация состояния

Светодиод, красный

Защита и безопасность

Номинальное напряжение	300 В
Категория перенапряжения	II
Степень загрязнения	2
Электрическая прочность между цепями управления/нагрузки (AC, 1 мин)	2,5 кВ rms
Тип изоляции (цепь управления/цепь нагрузки)	Базовая изоляция
Тип изоляции (между соседними устройствами)	Усиленная изоляция (безопасное разделение)

Данные соединения

Технология соединения	CAGE CLAMP®
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение тонких многожильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина снятия изоляции	5 … 6 мм / 0.2 … 0.24 inch

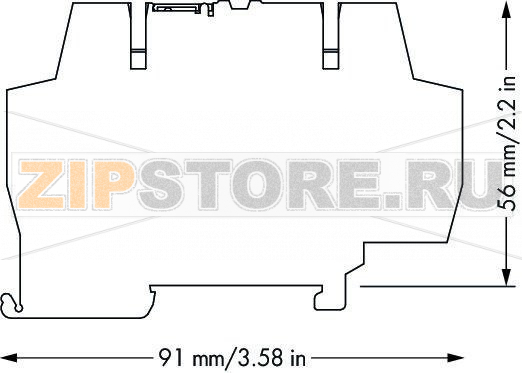

Геометрические данные

Ширина	6 мм / 0.236 inch
Высота от верхнего края DIN-рейки	56 мм / 2.205 inch
Длина	91 мм / 3.583 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	серый
Пожарная нагрузка	0,313 МДж
Вес	18,3 г

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация) при UN	-40 … +70 °C
Температура окружающего воздуха (хранение)	-40 … +70 °C
Температура обработки	-25 … +50 °C

Стандарты и спецификации

Нормативные документы

EN 61010-2-201; EN 61000-6-3; EN 61000-6-4; EN 50121-3-2; EN 61373; UL 508

Коммерческие данные

Группа продукции	6 (Интерфейсная электроника)
Тип упаковки	BOX
Страна происхождения	DE (Германия)
GTIN	4055143606462
Код ТН ВЭД	85365005000

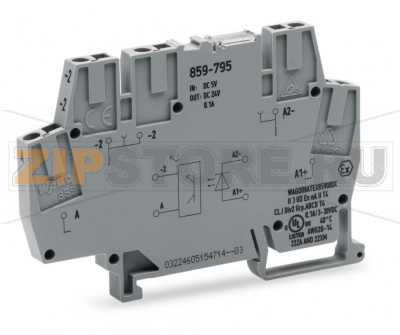

Модуль оптопары WAGO 859-795 предназначен для надежной гальванической развязки между низковольтными управляющими сигналами и цепями нагрузки. Он применяется в системах автоматизации, на объектах транспорта и промышленной инфраструктуры для согласования уровней, подавления помех и защиты управляющих устройств. Вход рассчитан на логику 5 В постоянного тока, выход коммутирует напряжение 3–30 В DC при длительном токе до 0,1 А, что делает устройство удобным для коммутации датчиков, индикаторов, маломощных исполнительных механизмов и релейных катушек с корректной защитой от перенапряжений. Благодаря частоте коммутации до 10 кГц модуль подходит для быстродействующих сигналов и импульсных режимов. Красный светодиод индикации упрощает диагностику состояния, а пружинные клеммы CAGE CLAMP обеспечивают быстроту и надежность подключения проводников сечением 0,08–2,5 мм² без обслуживания.

Корпус шириной 6 мм экономит место на DIN‑рейке 35 мм, что важно при высокой плотности монтажа. Электрическая прочность изоляции между цепью управления и нагрузкой до 2,5 кВ rms, базовая/усиленная изоляция и соответствие стандартам EN 61010‑2‑201, EN 61000‑6‑3/‑6‑4, EN 50121‑3‑2, EN 61373 и UL 508 подтверждают пригодность изделия для промышленной среды с повышенными требованиями к электромагнитной совместимости и вибропрочности. Диапазон рабочих температур от −40 до +70 °C позволяет эксплуатировать WAGO 859‑795 в широких климатических условиях.

Причины возможных неисправностей

Превышение допустимого выходного напряжения или тока (более 30 В DC или 0,1 А), перегрев ключевого элемента.
Коммутация индуктивной нагрузки без демпфирующих цепей (диоды, RC‑снабберы), выбросы перенапряжения.
Ошибки подключения: переполюсовка, короткие замыкания, неверная топология заземления.
Работа за пределами температурного диапазона, недостаточная вентиляция.
Электростатические разряды и грозовые импульсы при отсутствии внешней защиты (TVS, варисторы).
Загрязнение, влага, конденсат, вызывающие токи утечки и коррозию контактов.
Механические повреждения корпуса или клемм, ослабление проводников при неправильной разделке.

Как понять, что модуль вышел из строя

Отсутствие реакции выхода при наличии корректного входного сигнала; светодиод горит, но нагрузка не включается.
Выход «залип» во включенном состоянии или не отключается под нагрузкой.
Повышенное падение напряжения на выходе под нагрузкой (существенно более 1 В), перегрев корпуса.
Недопустимый ток утечки: нагрузка слабо светится/срабатывает при выключенном входе.
Нестабильная или отсутствующая индикация, следы потемнения, запах гари.
Пробой изоляции: низкое сопротивление между цепью управления и нагрузкой (проверяется мегомметром/мультиметром).

Рекомендации по эксплуатации и уходу

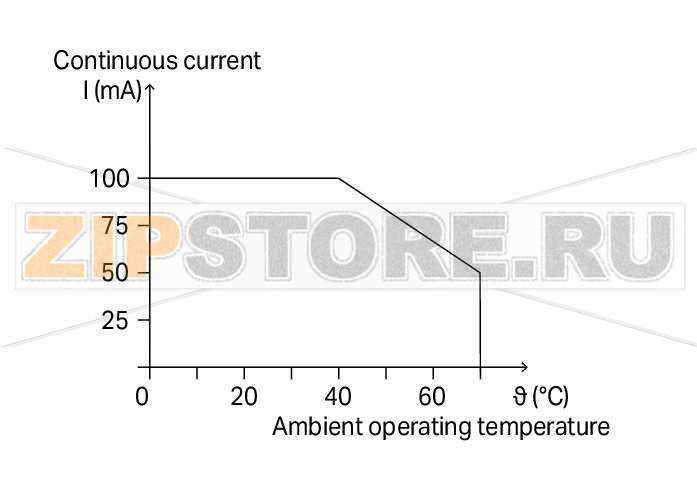

Соблюдайте электрические пределы и дерейтинг по температуре; обеспечьте тепловой режим в шкафу.
Для индуктивных нагрузок применяйте защитные диоды (DC), RC‑цепочки или варисторы; ставьте предохранители по току.
Используйте корректное сечение и длину разделки проводника (5–6 мм); проверяйте надежность посадки в CAGE CLAMP.
Экранируйте и разводите силовые и сигнальные линии; применяйте внешнюю защиту от импульсных перенапряжений (TVS).
Периодически осматривайте клеммы и корпус, очищайте от пыли, предотвращайте попадание влаги и конденсата.
Соблюдайте полярность и рекомендации производителя по монтажу на DIN‑рейке; избегайте механических нагрузок на клеммы.
При диагностике фиксируйте входное напряжение/ток, выходное напряжение под нагрузкой и ток утечки для сравнения с паспортными значениями.

Благодаря компактности, надежной изоляции и простой установке WAGO 859‑795 сокращает время ввода в эксплуатацию и повышает устойчивость системы к помехам, оставаясь удобным элементом интерфейсной электроники для промышленных и транспортных применений.
