Модуль оптопары Wago 859-722

Name: Модуль оптопары Wago 859-722
Brand: Wago
SKU: 859-722

Каталожный номер 859-722

Модуль оптопары Wago 859-722 - Модуль оптопары Wago 859-722

Розничная цена

18 $ с НДС

array(34) { ["id"]=> string(6) "170477" ["product_id"]=> string(6) "233092" ["id_1c"]=> NULL ["sku"]=> string(7) "859-722" ["sort"]=> string(1) "1" ["name"]=> string(7) "859-722" ["image_id"]=> NULL ["price"]=> float(1730) ["primary_price"]=> string(8) "18.20998" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(1730) ["unconverted_price"]=> float(18.2) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(1730) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 1 730 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Примечание

Оптопары и твердотельные реле предназначены для работы в сетях обработки сигналов, которые не питаются от низковольтных силовых электрических сетей.

Технические данные

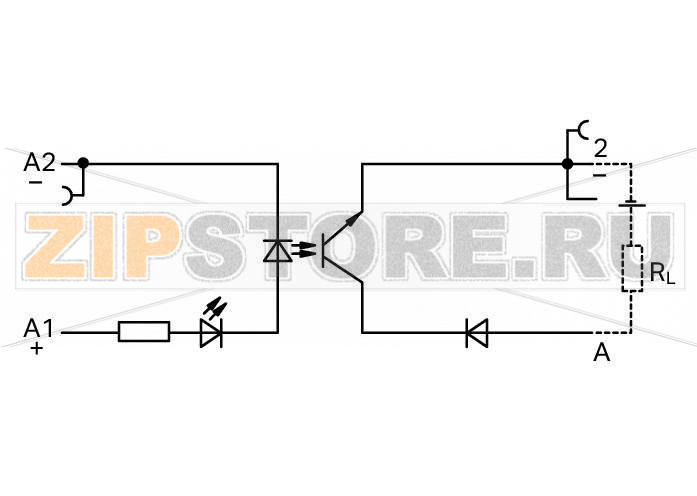

Схема управления

Номинальное входное напряжение UN	DC 110 В
Диапазон входного напряжения (низкий уровень)	DC 0 … 20 В
Диапазон входного напряжения (высокий уровень)	DC 77 … 137,5 В
Номинальный входной ток при UN	2,7 мА

Цепь нагрузки

Тип подключения	Двухпроводное подключение
Предельно допустимый постоянный ток	0,05 А
Номинальное выходное напряжение	DC 24 В
Диапазон выходного напряжения	DC 12 … 30 В
Макс. падение напряжения на выходе	≤ DC 2 В
Ток утечки при номинальном напряжении	≤ 25 мкА
Время включения	≤ 20 мкс
Время отключения	≤ 120 мкс
Частота коммутации	≤ 1,5 кГц

Индикация

Индикация состояния

Красный светодиод (LED)

Защита и безопасность

Номинальное напряжение изоляции	300 В
Тип цепи	Основные цепи
Категория перенапряжения	II
Степень загрязнения	2
Электрическая прочность, цепь управления/нагрузки (AC, 1 мин)	3 кВ RMS
Тип изоляции (между цепями управления и нагрузки)	Усиленная изоляция (безопасное разделение)
Тип изоляции (между соседними устройствами одного типа)	Усиленная изоляция (безопасное разделение)

Данные соединения

Технология соединения	CAGE CLAMP®
Одножильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Гибкие многожильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	5 … 6 мм / 0,2 … 0,24 inch

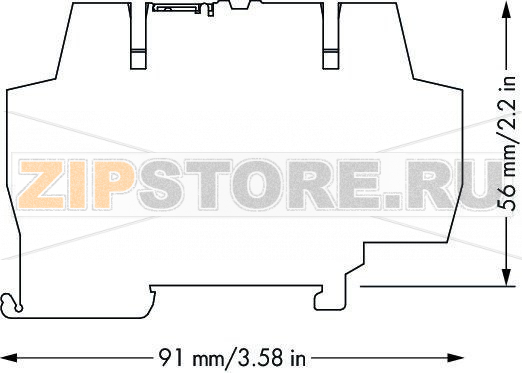

Геометрические данные

Ширина	6 мм / 0,236 inch
Высота от верхнего края DIN-рейки	56 мм / 2,205 inch
Длина	91 мм / 3,583 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Пожарная нагрузка	0,313 МДж
Масса	18,5 г

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация при UN)	-40 … +70 °C
Температура хранения	-40 … +70 °C
Температура монтажа/обработки	-25 … +50 °C

Стандарты и спецификации

Нормативные документы

EN 61010-2-201; EN 61000-6-2; EN 61000-6-3; EN 50121-3-2

Коммерческие данные

Товарная группа	6 (Интерфейсная электроника)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4055143604864
Код ТН ВЭД	85365005000

Модуль оптопары Wago 859-722 предназначен для гальванической развязки и надежной коммутации сигналов управления в промышленной автоматике. Он используется для безопасного сопряжения цепей управления и нагрузки, снижая влияние помех и исключая передачу опасных потенциалов между сегментами системы. Компактный форм-фактор и удобные пружинные клеммы CAGE CLAMP упрощают монтаж на DIN-рейку, экономят место в шкафу и ускоряют обслуживание. Встроенная индикация состояния позволяет быстро диагностировать режим работы канала без применения измерительных приборов.

Области применения Wago 859-722 включают машиностроение, транспортную и энергетическую инфраструктуру, а также распределенные системы управления. Усиленная изоляция и соответствие профильным стандартам электромагнитной совместимости обеспечивают устойчивость к индустриальным помехам и надежную работу в сложных условиях. Модуль рассчитан на коммутацию цепей постоянного тока и подходит для согласования уровней между устройствами АСУ ТП, ПЛК и периферией.

Причины поломок оптопарного модуля чаще всего связаны с превышением допустимых электрических нагрузок и нарушением условий эксплуатации. К типовым факторам относятся перенапряжения и импульсные броски на входе или выходе, перегрузка по току, неправильная полярность, отсутствие защитных элементов для индуктивных нагрузок, перегрев из-за плохой вентиляции, а также ослабленные или некорректно подготовленные проводники в клеммах. Вредны также конденсат, агрессивные среды, загрязнение пылью и стружкой, механические воздействия и электростатические разряды при обслуживании.

Понять, что Wago 859-722 вышел из строя, можно по ряду признаков: отсутствие реакции выхода при наличии входного сигнала и индикации; залипание канала (постоянно включен или выключен); нестабильная работа — самопроизвольные переключения, повышенный нагрев корпуса; нетипично большое падение напряжения на выходе под нагрузкой; увеличение тока утечки; следы потемнения, запах перегрева, повреждения клемм. При сомнениях полезны контрольные замеры и проверка изоляции специализированным оборудованием с соблюдением техники безопасности.

Рекомендации по уходу и эксплуатации: обеспечьте соответствие входных и выходных цепей допустимым режимам, устанавливайте модуль на ровную DIN-рейку с зазором для конвекции, применяйте защиту от перенапряжений (предохранители, варисторы/TVS, RC-цепочки для индуктивных нагрузок), соблюдайте правильную длину зачистки и сечение проводников. Периодически проверяйте чистоту и надежность контактов, отсутствие коррозии и загрязнений, контролируйте температуру внутри шкафа и исправность вентиляции. Не эксплуатируйте устройство на предельных значениях длительное время, избегайте работы во влажной среде без соответствующей защиты. При обслуживании соблюдайте антистатические меры и требования нормативных документов. Такой подход продлит ресурс Wago 859-722 и сохранит стабильность работы системы.

Характеристики

Производитель	Wago
Заказ кратно	1
Минимальный заказ	1
Вес	0 кг

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Модуль оптопары Wago 859-722.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Модуль оптопары Wago 859-722 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
