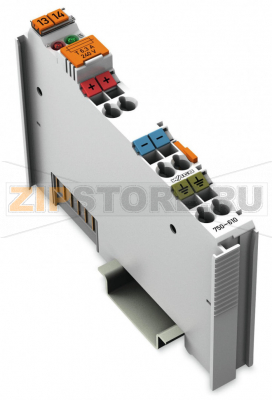

Модуль питания; тока; держатель предохранителя; Диагностика Wago 750-610

Name: Модуль питания; тока; держатель предохранителя; Диагностика Wago 750-610
Brand: Wago
SKU: 750-610

Каталожный номер 750-610

Модуль питания; тока; держатель предохранителя; Диагностика Wago 750-610 - Модуль питания; тока; держатель предохранителя; Диагностика Wago 750-610

Розничная цена

68 $ с НДС

array(34) { ["id"]=> string(6) "171916" ["product_id"]=> string(6) "234530" ["id_1c"]=> NULL ["sku"]=> string(7) "750-610" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-610" ["image_id"]=> NULL ["price"]=> float(6444) ["primary_price"]=> string(9) "67.829544" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(6444) ["unconverted_price"]=> float(67.82) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(6444) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 6 444 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

Модуль электропитания снабжает полевой уровень питанием через силовые контакты‑перемычки.

Максимальный доступный ток питания для всех подключенных модулей составляет 6,3 А. При необходимости более высокого тока в сборочный узел добавляются промежуточные модули электропитания. Модуль может использоваться для изменения напряжения питания отдельных модулей ввода‑вывода в составе одной сборочной единицы на одной полевой шине.

Устройство защищено предохранителем форм‑фактора 5 × 20 мм. Предохранитель устанавливается в выдвижной держатель и может быть заменён быстро и без инструмента.

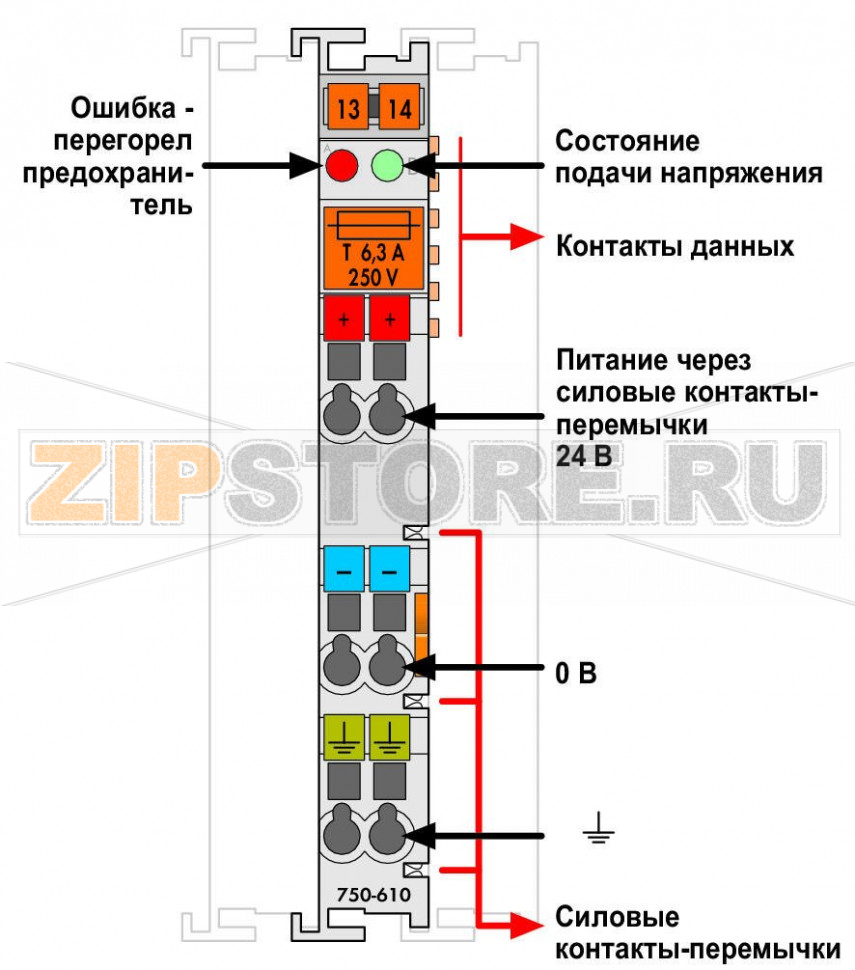

О перегоревшем предохранителе и состоянии напряжения питания информируют светодиодные индикаторы.

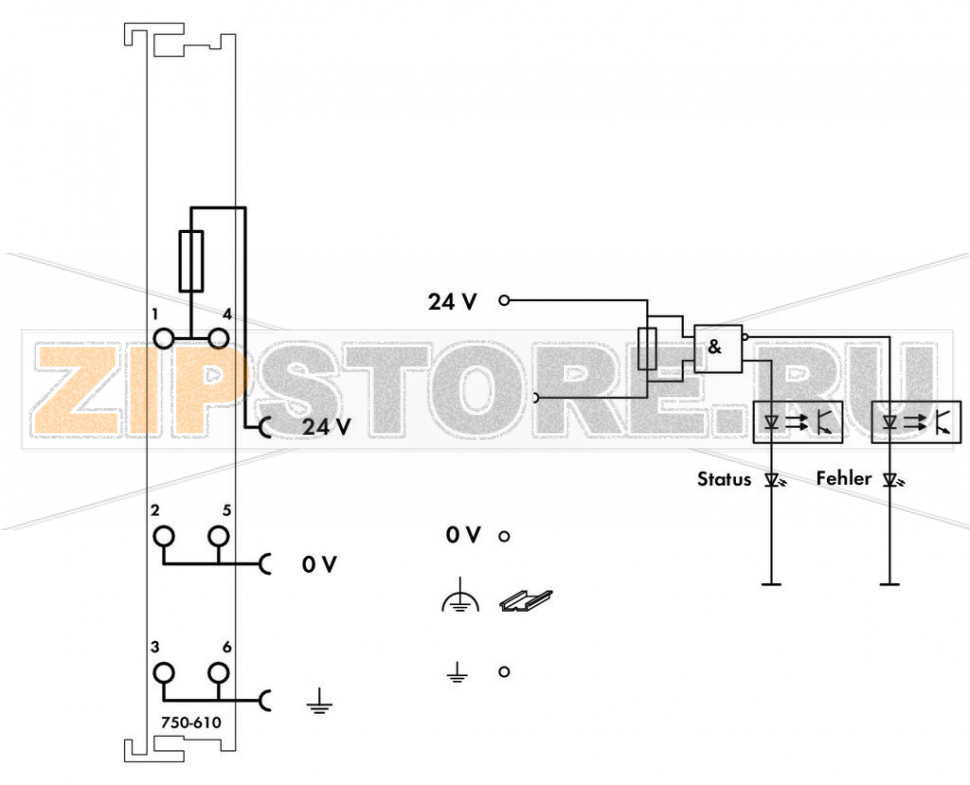

Модуль передаёт информацию о своём состоянии в соединитель полевой шины двумя входными битами: один бит отражает состояние предохранителя, второй — состояние напряжения питания.

Технические данные

Тип сигнала	Напряжение
Напряжение сигнала	DC 24 V
Диагностика	Порог обнаружения питания ВКЛ > DC 15 V; порог ВЫКЛ < DC 5 V
Предохранитель	5 × 20; T 6,3 A (не входит в комплект)
Битовая ширина	2 бита
Напряжение питания системы	DC 5 V; через контакты передачи данных
Потребление тока от системного питания (5 V)	5 mA
Напряжение полевого питания	DC 24 V (−25 … +30 %); через силовые контакты‑перемычки (питание через зажим CAGE CLAMP®, передача через пружинный контакт)
Количество исходящих силовых перемычек	3
Токовая нагрузочная способность силовых перемычек	6,3 A

Данные соединения

Технология подключения (полевое питание)	6 × CAGE CLAMP®
Тип подключения (1)	Полевое питание
Одножильные проводники	0,08 … 2,5 mm² / 28 … 14 AWG
Многожильные гибкие проводники	0,08 … 2,5 mm² / 28 … 14 AWG
Длина зачистки	8 … 9 mm / 0.31 … 0.35 inch

Геометрические данные

Ширина	12 mm / 0.472 inch
Высота	100 mm / 3.937 inch
Длина	69,8 mm / 2.748 inch
Длина от верхней кромки DIN‑рейки 35 мм	62,6 mm / 2.465 inch

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Материал корпуса	Поликарбонат, полиамид 6.6
Пожарная нагрузка	1,163 MJ
Вес	46,8 g
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	−40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131‑2
Рабочая высота	0 … 2000 m
Монтажное положение	Горизонтальное (стоя/лежа) или вертикальное
Относительная влажность (без конденсации)	95 %
Виброустойчивость	4 g по IEC 60068‑2‑6
Ударопрочность	15 g по IEC 60068‑2‑27
ЭМС — помехоустойчивость	согласно EN 61000‑6‑2, судовые применения
ЭМС — излучение помех	согласно EN 61000‑6‑4, судовые применения
Устойчивость к загрязняющим веществам	по IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H2S при 75 % отн. влажности	10 ppm
Допустимая концентрация SO2 при 75 % отн. влажности	25 ppm

Коммерческие данные

Группа продукции	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	Германия
GTIN	4045454396145
Код ТН ВЭД	85389091890

WAGO 750‑610 — модуль питания полевого уровня для систем распределённого ввода‑вывода, предназначенный для надёжного питания групп модулей через силовые контакты‑перемычки. Он разделяет нагрузочные цепи, обеспечивает локальную защиту предохранителем и даёт наглядную диагностику состояния. За счёт встроенных индикаторов и передачи статуса в шинный соединитель модуль облегчает обслуживание и сокращает время простоя.

В типовом применении 750‑610 используется для сегментации полевого питания в стойках, где присутствуют разнообразные исполнительные устройства и датчики. Это позволяет разграничивать контуры, оптимизировать распределение тока и повышать живучесть системы. Наличие держателя предохранителя упрощает сервис: замена выполняется быстро, без демонтажа модуля и с минимальными технологическими перерывами.

Диагностика WAGO 750‑610 реализована на двух уровнях. Светодиоды на лицевой панели показывают наличие полевого напряжения и целостность цепи предохранителя, что удобно при первичной проверке на месте. Дополнительно модуль выдаёт два диагностических бита в контроллер через шину, что позволяет отслеживать состояние дистанционно, вести протокол событий и формировать предупреждения в SCADA.

Основные причины поломок связаны с превышением допустимого тока из‑за коротких замыканий во внешних цепях, длительной перегрузкой, использованием неподходящего предохранителя, ослаблением контактов в клеммах, а также влиянием внешних факторов: повышенной температуры, вибрации, агрессивной атмосферы, импульсных перенапряжений. Неправильная полярность и ошибки в разводке питания также могут вывести модуль из строя.

Понять, что запчасть вышла из строя, можно по ряду признаков: отсутствует питание на подключённых модулях при наличии системного питания; индикатор напряжения не горит; индикатор предохранителя сигнализирует об обрыве; контроллер получает соответствующие диагностические биты; наблюдается периодическое пропадание питания при вибрации (часто признак плохого контакта); визуально заметны потемнение или разрушение вставки предохранителя, следы перегрева на корпусе, запах гари. При сомнениях следует выполнить проверку целостности предохранителя и сопротивления цепи, а также замер напряжения на силовых перемычках под нагрузкой.

Рекомендации по уходу и эксплуатации: регулярно проверяйте состояние клемм и подтягивайте соединения при техническом обслуживании; поддерживайте чистоту в шкафу, исключайте накопление пыли на вентиляционных каналах; обеспечивайте нормальный тепловой режим и циркуляцию воздуха; применяйте предохранители только рекомендованного типа и номинала; при частых срабатываниях анализируйте нагрузку и сегментируйте контуры; используйте ограничители перенапряжений на входе питания; избегайте прокладки силовых и сигнальных линий в одном жгуте без экранирования; контролируйте влажность и коррозионно‑активные газы; периодически проводите функциональную проверку по диагностическим битам контроллера. Эти меры продлят срок службы модуля питания и снизят риск неплановых остановок.

Благодаря сочетанию простоты обслуживания (держатель предохранителя), встроенным средствам контроля и совместимости с семейством WAGO, модуль питания 750‑610 остаётся практичным выбором для построения устойчивых распределённых систем, где важно стабильное распределение тока и прозрачная диагностика.
