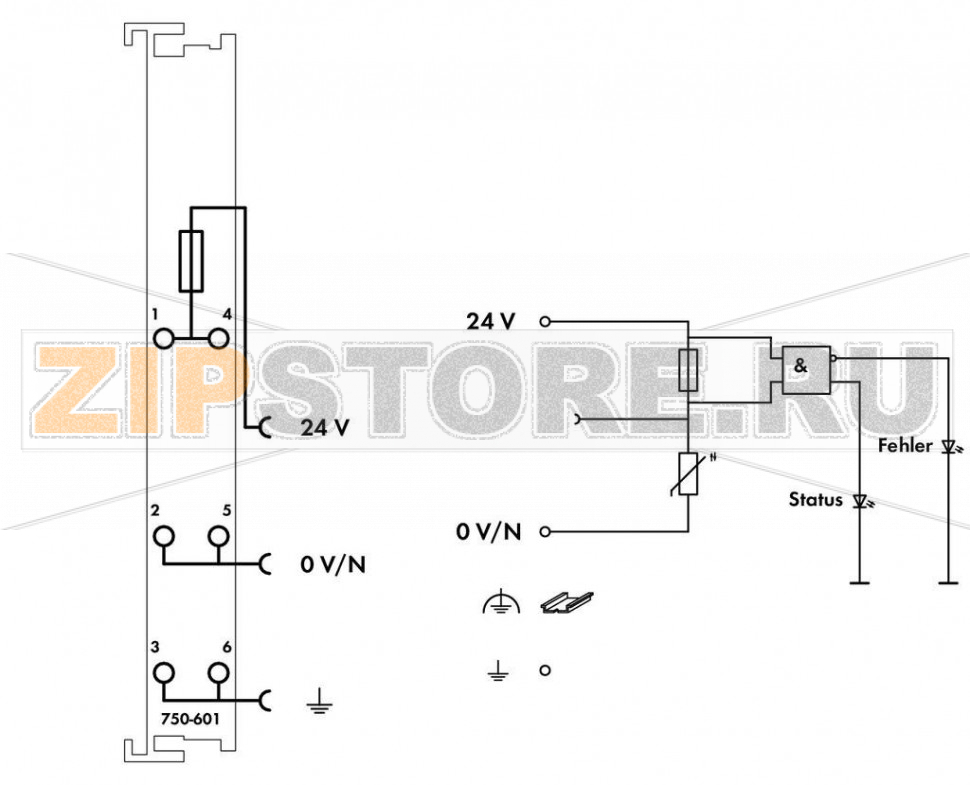

Модуль электропитания снабжает полевой уровень питанием через силовые контакты‑перемычки.
Максимальный доступный ток питания для всех подключенных модулей составляет 6,3 А. При необходимости более высокого тока в сборочный узел следует добавлять промежуточные модули электропитания. Модули питания также могут использоваться для задания и/или изменения напряжения питания отдельных модулей ввода‑вывода в составе одной сборочной единицы на общей полевой шине.
Модуль оснащён предохранителем формата 5 × 20 мм. Предохранитель устанавливается в выдвижной держатель и может быть быстро заменён.

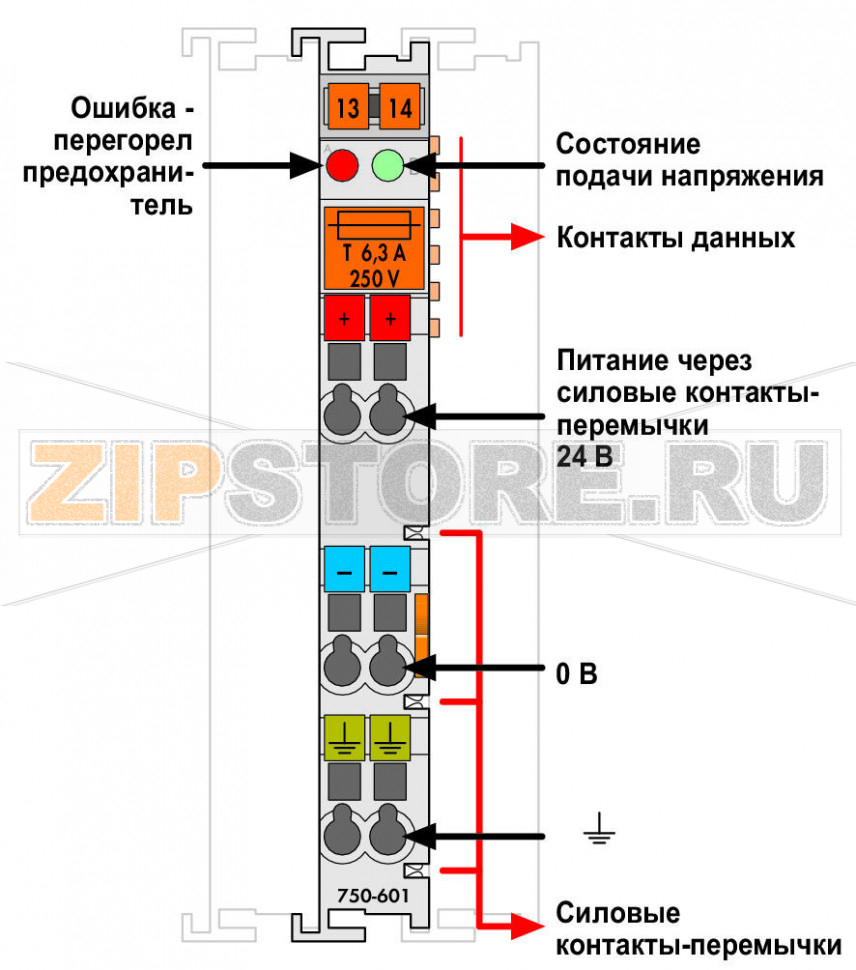

О перегоревшем предохранителе сигнализирует светодиодный индикатор.
| Тип сигнала | Напряжение |
| Напряжение сигнала | DC 24 В |
| Предохранитель | 5 × 20; T 6,3 А (в комплект не входит) |
| Питание системы | DC 5 В; через контактные дорожки данных |

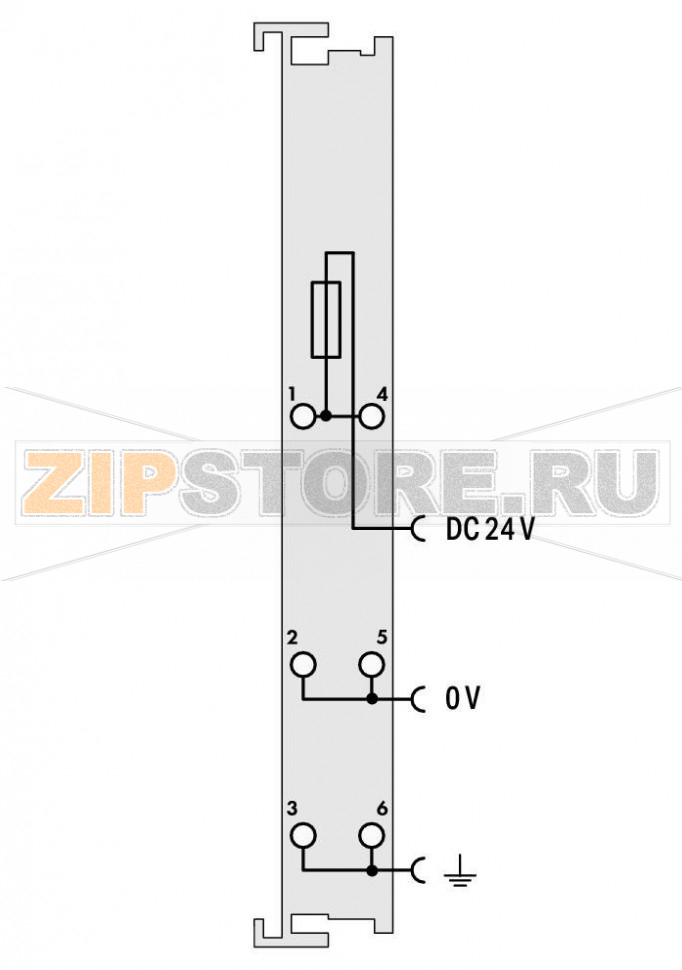

| Полевое питание | DC 24 В (−25 … +30%); через силовые контакты‑перемычки (подвод по зажиму CAGE CLAMP®, передача через пружинный контакт) |
| Количество исходящих силовых перемычек | 3 |
| Допустимый ток через силовые перемычки | 6,3 А |
| Технология подключения (полевое питание) | 6 × CAGE CLAMP® |
| Тип подключения (1) | Полевое питание |
| Одножильные проводники | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Гибкие многожильные проводники | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина зачистки | 8 … 9 мм / 0.31 … 0.35 inch |
| Ширина | 12 мм / 0.472 inch |
| Высота | 100 мм / 3.937 inch |
| Длина | 69,8 мм / 2.748 inch |
| Расстояние от верхней кромки DIN‑рейки 35 мм | 62,6 мм / 2.465 inch |
| Тип монтажа | DIN‑рейка 35 мм |
| Цвет | светло‑серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 1,148 MJ |
| Вес | 46,5 g |
| Маркировка соответствия | CE |
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | −40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131‑2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтально (стоя/лежа) или вертикально |
| Относительная влажность (без конденсации) | до 95% |
| Виброустойчивость | 4 g по IEC 60068‑2‑6 |
| Ударопрочность | 15 g по IEC 60068‑2‑27 |
| ЭМС — помехоустойчивость | в соответствии с EN 61000‑6‑2, морские применения |
| ЭМС — излучение помех | в соответствии с EN 61000‑6‑4, морские применения |
| Устойчивость к коррозионно‑активным газам | по IEC 60068‑2‑42 и IEC 60068‑2‑43 |
| Допустимая концентрация H₂S при относительной влажности 75% | 10 ppm |
| Допустимая концентрация SO₂ при относительной влажности 75% | 25 ppm |
| Группа продукции | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | DE (Германия) |
| GTIN | 4045454415297 |
| Код ТН ВЭД | 85389091890 |

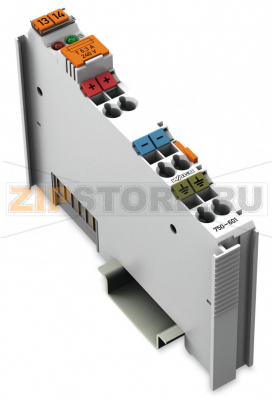

WAGO 750‑601 — модуль питания полевого уровня для модульных станций ввода‑вывода семейства WAGO I/O System 750. Он подаёт 24‑вольтовое питание на сегменты ввода‑вывода через силовые контакты‑перемычки и позволяет разделять узел на несколько цепей нагрузки. Это удобно при наращивании тока, независимом отключении групп каналов, а также при необходимости использовать разные напряжения на отдельных модулях. Встроенный держатель предохранителя формата 5×20 мм обеспечивает быструю замену без демонтажа модуля, светодиод указывает на перегорание предохранителя. Светло‑серый корпус и зажимы CAGE CLAMP упрощают монтаж и обслуживание.
Модуль питания WAGO 750‑601 применяют в шкафах автоматики, на производственных линиях, в инфраструктурных объектах и судовых установках. Он помогает соблюдать распределение тока по участкам и предотвращает просадки напряжения на удалённых модулях. При возрастании суммарной нагрузки в станцию добавляют дополнительные модули питания, формируя несколько независимых сегментов полевого питания. Такое построение упрощает диагностику и локализацию неисправностей.
Типичные причины отказов модуля питания: кратковременные или длительные перегрузки по току (короткое замыкание нагрузки, неверная коммутация), перенапряжения в сети 24 В, нарушение условий эксплуатации (высокая температура, вибрация, конденсация), коррозионно‑активная атмосфера (повышенные H₂S/SO₂), загрязнение и ослабление контактов, а также механические повреждения держателя предохранителя. Частые срабатывания предохранителя указывают на неисправность подключённой нагрузки или неправильный подбор защитных устройств.
Как понять, что запчасть вышла из строя: загорается индикатор перегоревшего предохранителя, пропадает питание на группе модулей за WAGO 750‑601, контроллер фиксирует ошибки по питанию или недоступность модулей. Визуально возможны потемнение корпуса около держателя, следы перегрева, запах гари. При измерении — отсутствие 24 В на силовых контактах при наличии входного питания, обрыв предохранителя по прозвонке. Если предохранитель мгновенно перегорает после замены, вероятен дефект в цепи нагрузки или короткое замыкание на шине.
Рекомендации по уходу и эксплуатации: регулярно проверяйте состояние зажимов CAGE CLAMP и качество обжима проводников; соблюдайте рекомендуемую длину зачистки и сечение. Обеспечьте достаточную вентиляцию шкафа и температурный режим, периодически удаляйте пыль. Применяйте только предохранители типа T (медленного действия) 5×20 мм с номиналом, указанным производителем, и храните запасные. Для длинных линий и индуктивных нагрузок устанавливайте подавители перенапряжения на 24 В. При эксплуатации в агрессивной среде используйте герметичные шкафы и фильтры, контролируйте отсутствие конденсата. Разделяйте нагрузки по сегментам, чтобы исключить избыточный ток через одну линию; при росте потребления добавляйте ещё один модуль питания. Все операции по замене предохранителя проводите при снятом напряжении, после замены проверьте восстановление питания и отсутствие повторных срабатываний.
Своевременная профилактика, корректная коммутация токовых цепей и применение штатного держателя предохранителя повышают надёжность работы модуля питания WAGO 750‑601 и минимизируют незапланированные простои оборудования.
