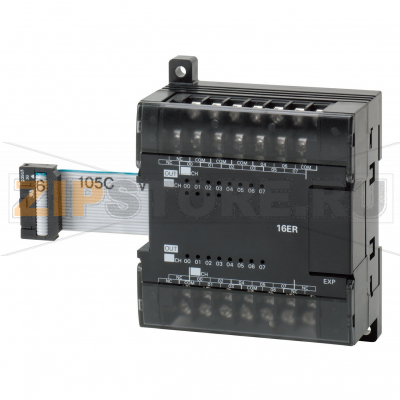

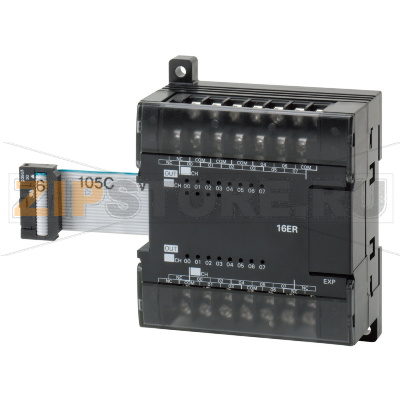

Модуль расширения Omron CP1W-16ER

Описание товара

Модуль расширения Omron CP1W-16ER и совместимый модуль на 16 релейных выходов для контроллеров CP1/CPM1A/CPM2A предназначены для наращивания числа дискретных выходов ПЛК без изменения самой архитектуры системы. Релейные каналы обеспечивают гальваническую развязку и допускают коммутацию как постоянного, так и переменного напряжения, что удобно для управления катушками пускателей, клапанами, лампами сигнализации и другими исполнительными устройствами. Встроенная индикация по каналам (как правило, светодиоды) упрощает диагностику на месте эксплуатации.

Установка выполняется в шкафу автоматики, на стандартной DIN-рейке или непосредственно рядом с базовым контроллером в составе единой сборки. Подключение — клеммное, с возможностью маркировки проводов и разделения силовой и сигнальной проводки. Адресация выходов в большинстве случаев назначается автоматически контроллером, что ускоряет ввод в эксплуатацию.

Типовые области применения: машиностроение и упаковка, пищевое и химическое производство, HVAC, водоподготовка, логистические системы. Omron CP1W-16ER часто выбирают там, где важна универсальность по типу нагрузки и совместимость с распространёнными ПЛК серии CP1, а модуль для CP1/CPM1A/CPM2A — для расширения и модернизации установок на базе контроллеров предыдущих поколений.

Причины поломок

• Перегрузка по току на канале, превышение коммутируемой мощности или частые пуски мощных индуктивных нагрузок без демпфирования.
• Перенапряжения и броски (импульсные помехи от пускателей, сварочного оборудования, грозовые импульсы).
• Износ релейных контактов из-за высокой частоты коммутаций и дугообразования, оплавление или «залипание» контактов.
• Неправильное подключение, переполюсовка, короткое замыкание на выходе, ослабление клемм и нагрев контактных соединений.
• Неблагоприятные условия среды: повышенная влажность, конденсат, пыль, агрессивные пары, вибрации и удары.
• Превышение допустимой температуры в шкафу, недостаточная вентиляция.

Как понять, что запчасть вышла из строя

• Выход не срабатывает при явной команде контроллера, при этом светодиод канала не загорается или поведение индикации нестабильно.
• Нагрузка постоянно включена (залипание контактов), хотя команда на отключение подана.
• Нестабильная работа: периодические пропуски срабатывания, нагрев клемм, запах перегрева, потемнение пластика возле проблемного канала.
• Автомат или предохранитель по цепи нагрузки регулярно отключается при срабатывании конкретного выхода.
• При прозвонке видится аномальное сопротивление катушки реле или отсутствует характерный звук срабатывания.

Рекомендации по уходу и эксплуатации

• Соблюдать допустимые токи и напряжения по каналам; для индуктивных нагрузок применять защиту: RC-цепочки, варисторы, диоды свободного хода.
• Разделять силовые и сигнальные кабели, использовать ферриты и экраны при необходимости, соблюдать рекомендуемое сечение проводов и момент затяжки клемм.
• Обеспечить тепловой режим в шкафу: вентиляция, расстояния для естественного охлаждения, отсутствие источников тепла в непосредственной близости.
• Периодически проверять крепёж, подтягивать клеммы, очищать модуль от пыли сухой щёткой или сжатым воздухом при снятом напряжении.
• Перед работами по обслуживанию полностью обесточивать систему; не допускать «горячей» замены.
• При проектировании предусматривать групповые предохранители или автоматические выключатели по общим шинам выходов.
• Хранить запасные модули в сухом помещении, в заводской упаковке, избегая статического электричества и конденсации.

Быстрая проверка при подозрении на неисправность Omron CP1W-16ER или модуля для CP1/CPM1A/CPM2A: убедитесь в корректности программы ПЛК и подаче питания на общие клеммы выходов; принудительно активируйте канал в режиме обслуживания, оцените состояние светодиода, измерьте напряжение на клеммах под нагрузкой. Для индуктивных потребителей временно используйте эквивалентную резистивную нагрузку — это помогает исключить влияние выбросов. При наличии нескольких подозрительных каналов рационально выполнить замену модуля целиком.

Технические характеристики

Характеристики

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Модуль расширения Omron CP1W-16ER.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Модуль расширения Omron CP1W-16ER на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
