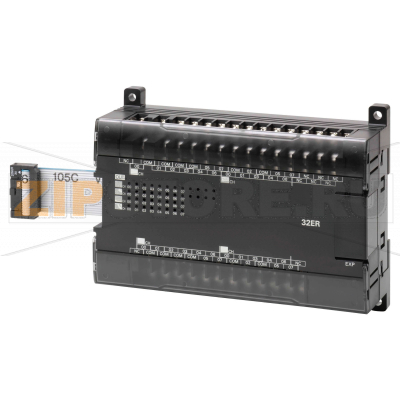

Модуль расширения Omron CP1W-32ER

Описание товара

Модуль расширения Omron CP1W-32ER предназначен для наращивания дискретных выходов в системах на базе ПЛК Omron серии CP1, а также совместимых контроллеров предыдущих поколений. Релейные каналы делают устройство универсальным для коммутации как постоянного, так и переменного напряжения, что удобно при управлении соленоидами, пускателями, клапанами, лампами сигнальной индикации и другими исполнительными механизмами. Модуль устанавливается на DIN-рейку и подключается к правому борту ЦПУ, поддерживая последовательное расширение системы без сложной настройки. Индикаторы состояния позволяют быстро увидеть активные каналы и упростить диагностику.

Блок ориентирован на промышленную эксплуатацию, где требуется одновременно управлять множеством нагрузок с гальванической развязкой. Релейная архитектура снижает требования к согласованию по уровням сигналов и защищает логику ПЛК от помех, возникающих при переключении индуктивных нагрузок. Модуль актуален как для новых установок, так и для модернизации существующих линий на базе CP1/CPM1A/CPM2A.

Применение

• Локальные шкафы автоматики: освещение, сигнализация, блокировка.
• Линии розлива, упаковки, транспортёры: управление клапанами, реле, промежуточными пускателями.
• Климатические и насосные станции: включение исполнительных цепей и арматуры.
• Ретрофит старых систем на CPM1A/CPM2A с сохранением логики и схемотехники.

Типовые причины отказов

• Перегрузка по току или частые пусковые токи индуктивных/ёмкостных нагрузок, приводящие к подгоранию/свариванию контактов реле.
• Отсутствие или неверный выбор средств подавления перенапряжений (диоды, RC-цепочки, варисторы) на катушках клапанов и контакторов.
• Попадание пыли, влаги, агрессивных аэрозолей в шкаф, что ускоряет износ контактных групп.
• Вибрации и механические нагрузки, ослабление клемм и проводников.
• Превышение допустимой температуры в щите из-за недостаточной вентиляции.
• Ошибки монтажа: перепутанные цепи питания, смешение разных напряжений в одной группе, плохие соединения PE/PG.

Как понять, что модуль или канал вышел из строя

• Несоответствие индикации: светодиод выхода горит, но нагрузка не включается (возможен износ контактов, обрыв проводки, отказ исполнительного устройства).
• Обратная ситуация: нагрузка включена, хотя канал логически выключен (залипание контактов после перегрузки).
• Нестабильная работа: периодическое мигание, дребезг без изменения управляющего сигнала (износ реле, помехи, плохие контакты).
• Запах перегрева, потемнение корпуса в зоне клемм, локальный нагрев при малой нагрузке (признак повреждения контактной группы).
• Системные признаки: сообщения контроллера о неисправности модуля расширения, отсутствие связи/идентификации блока после включения.

Рекомендации по эксплуатации и уходу

• Подбирайте коммутационные аппараты и защиту с учётом пусковых токов. Для индуктивных нагрузок применяйте демпфирующие цепочки (диод для DC, RC/варистор для AC).
• Распределяйте нагрузки по группам, избегайте суммарных перегрузок, используйте отдельные автоматы/предохранители на линии питания нагрузок.
• Обеспечьте теплоотвод: соблюдайте зазоры по высоте/бокам, не перекрывайте вентиляцию шкафа.
• Проводите регламент: подтяжка клемм, проверка изоляции, осмотр на следы нагрева и коррозии не реже 1 раза в 6–12 месяцев.
• Соблюдайте чистоту: фильтры на вентиляторах, контроль запылённости, влажности и конденсата.
• Фиксируйте провода маркировкой, исключайте механическое натяжение жгутов, применяйте наконечники подходящего сечения.
• Перед заменой канала проверяйте саму нагрузку и проводку, чтобы исключить повторный отказ из‑за внешних причин.

Omron CP1W-32ER и совместимый модуль расширения для CP1/CPM1A/CPM2A с 32 релейными выходами позволяют масштабировать систему управления без изменения архитектуры проекта. При корректном подборе нагрузок, подавлении бросков напряжения и плановом обслуживании ресурс релейных каналов существенно возрастает, а простои оборудования сокращаются.
