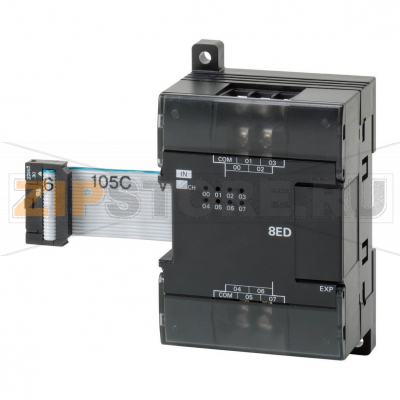

Модуль расширения Omron CP1W-8ED

Описание товара

Omron CP1W-8ED — компактный модуль дискретного ввода для расширения систем на базе контроллеров Omron серии CP1, а также ряда устаревших платформ CPM1A/CPM2A. Модуль предназначен для приема сигналов от кнопок, концевых выключателей, датчиков приближения и других устройств автоматизации, поддерживающих схемы подключения как с «плавающим коллектором» (NPN), так и с «плюсовой логикой» (PNP). Установка выполняется на правой стороне ЦПУ, подключение — через штатный разъем без внешних переходников. Каждый канал имеет светодиодную индикацию, что упрощает диагностику на месте.

Входные цепи модуля гальванически развязаны оптронами, что снижает влияние помех и защищает контроллер от типичных промышленных наводок. Программируемая фильтрация дребезга позволяет отстроиться от ложных срабатываний и стабилизировать показания при работе с механическими контактами. Модуль интегрируется в проект через CX-Programmer: состояние каналов отображается в онлайне, а параметры фильтров и логики обработки задаются в пользовательском приложении. Корпус рассчитан на установку внутри щитового оборудования и соответствует стандартной компоновке Omron.

Признаки неисправности

• Отсутствие индикации канала при наличии входного сигнала, при этом питание и общие цепи подключены корректно.
• Нестабильные или «дрожащие» состояния входов, не устраняемые программной фильтрацией.
• Расхождение между показаниями в проекте (онлайн-мониторинг) и фактическим состоянием датчиков.
• Появление системных ошибок контроллера, связанных с правыми модулями ввода/вывода.

Возможные причины поломки

• Превышение допустимого уровня напряжения на входах, ошибочная полярность или подача питающего напряжения на сигнальные клеммы.
• Неправильная схема подключения (перепутаны PNP/NPN, отсутствует общий вывод, замкнуты разные «земли»), вызвавшая пробой входных цепей.
• Импульсные перенапряжения и электростатические разряды из-за отсутствия защиты от помех и неправильного заземления.
• Попадание влаги, конденсация, токопроводящая пыль в шкафу, коррозия клемм.
• Механические повреждения корпуса или клеммника, ослабление винтовых соединений и перегрев контактной группы.

Как проверить модуль

• Убедиться в наличии стабильного питания и корректно подключенных общих проводов.
• Проверить уровни сигналов на клеммах мультиметром и сравнить с индикацией каналов на лицевой панели.
• Включить онлайн-мониторинг в CX-Programmer и оценить соответствие физических сигналов статусам в контроллере.
• Исключить влияние помех: временно отключить внешние нагрузки, использовать короткие тестовые перемычки.

Рекомендации по эксплуатации и уходу

• Размещать модуль в закрытом шкафу с нормированными температурой и влажностью; поддерживать чистоту внутри щита.
• Использовать корректную схему PNP/NPN, проверять полярность, применять экранированные кабели и общую «землю» по регламенту.
• Ставить ограничители перенапряжений и фильтры помех, особенно при длинных линиях и в средах с высокой ЭМП.
• Регулярно подтягивать клеммы с рекомендованным моментом, использовать наконечники под винтовые зажимы.
• Настраивать программную фильтрацию дребезга под конкретные датчики, чтобы предотвратить ложные переходы.
• Производить подключение/отключение модулей только при снятом питании; хранить запасной модуль для минимизации простоев.

Omron CP1W-8ED и совместимые модули для CP1/CPM1A/CPM2A обеспечивают надежный сбор дискретных сигналов в компактных системах управления. При правильном подключении, экранировании и регулярном обслуживании срок службы соответствует промышленным требованиям, а диагностика по индикаторам и в ПО делает обслуживание предсказуемым и быстрым.
