При необходимости в крышке можно сделать вентиляционное отверстие, при этом степень защиты снижается с IP67 до IP30.
Если произойдет приваривание внешнего контакта (20), то принудительно управляемый внутренний контакт (12), приводимый исполнительным механизмом, остается разомкнутым. Поворотный якорь остается свободен для движения. Неповрежденные пары контактов продолжают работать в штатном режиме (их функции замыкания/размыкания не нарушаются).
Если приварится внутренний контакт (12), движение поворотного якоря блокируется через привод. Разомкнутые контакты всех четырех пар остаются разомкнутыми. Такая схема соответствует традиционной работе с принудительным ведением контактов.
| Номинальное входное напряжение UN | AC/DC 24 V |
| Диапазон входного напряжения | -15 … +20 % |
| Номинальный входной ток при UN | 26 mA |
| Количество размыкающих контактов | 4 |
| Количество замыкающих контактов | 4 |
| Материал контактов (реле) | AgSnO2 |
| Предельный длительный ток | 6 A |
| Максимальный ток включения (активная нагрузка) | AC 20 A |
| Максимальное коммутационное напряжение | AC 250 V |
| Максимальная коммутируемая мощность (активная нагрузка) | AC 1500 VA |
| Рекомендуемая минимальная нагрузка | 10 V / 10 mA |
| Время срабатывания (тип.) | 18 ms |
| Время возврата | 21 ms |
| Время дребезга (тип.) | 4 ms |
| Электрическая износостойкость (НО; активная нагрузка; 23 °C) | 100 × 103 циклов коммутации |
| Механическая износостойкость (НО; активная нагрузка; 23 °C) | 10 × 106 циклов коммутации |
| Принудительное ведение контактов | Тип B |
| Номинальное напряжение | 250 V |
| Номинальное импульсное напряжение | 2,5 kV |
| Степень загрязнения | 2 |
| Электрическая прочность, цепь управления/нагрузки (AC, 1 мин) | 2 kVrms |
| Электрическая прочность, разомкнутый контакт (AC, 1 мин) | 1,3 kVrms |
| Электрическая прочность, цепь нагрузка/нагрузка (AC, 1 мин) | 1,5 kVrms |
| Технология соединения | CAGE CLAMP® |
| Клеммы WAGO | Серия WAGO 256 |
| Одножильные проводники | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Гибкие многожильные проводники | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Длина снятия изоляции | 5 … 6 мм / 0.2 … 0.24 inch |
| Ширина | 63,5 mm / 2.5 inch |
| Высота от верхнего края DIN-рейки | 40 mm / 1.575 inch |
| Длина | 85 mm / 3.346 inch |
| Тип монтажа | DIN-рейка 35 мм |
| Цвет | серый |
| Пожарная нагрузка | 0,854 MJ |
| Вес | 147,5 г |
| Температура окружающего воздуха (эксплуатация) при UN | -40 … +70 °C |
| Температура окружающего воздуха (хранение) | -40 … +80 °C |
| Температура обработки/монтажа | -25 … +50 °C |
| Стандарты | EN 60664-1; EN 50205; EN 61810-1 |
| Группа продукции | 6 (Интерфейсная электроника) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4045454192563 |
| Код ТН ВЭД | 85364900990 |

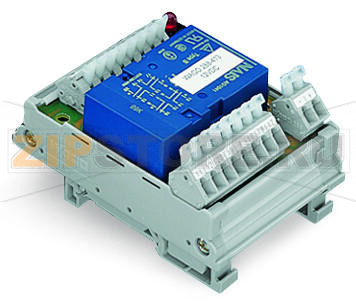

Модуль реле с принудительно ведущими контактами; номинальное входное напряжение: 24 В AC/DC; 4 размыкающих и 4 замыкающих контакта; предельный длительный ток: 6 А; ширина модуля: 64 мм; цвет: серый. WAGO 288-414.
WAGO 288-414 — релейный модуль промышленного класса с принудительно ведущими контактами, предназначенный для использования в цепях безопасности, а также для надежной коммутации в системах автоматизации. Конструкция с раздельными замыкающими и размыкающими группами и принудительным ведением по EN 50205 обеспечивает предсказуемое состояние контактов при отказах, что критично для остановов машин, контроля ограждений, двухканальных цепей СТОП и т. п.
Благодаря клеммной технологии CAGE CLAMP модуль допускает быстрое подключение как одножильных, так и гибких проводников без наконечников. Компактный корпус для монтажа на DIN-рейку упрощает интеграцию в шкафы управления. Применение материала контактов AgSnO2 повышает устойчивость к эрозии при коммутации активных и смешанных нагрузок, снижая риск приваривания. Возможность организации вентиляционного отверстия в крышке помогает в условиях повышенной температуры, однако необходимо учитывать снижение степени защиты.
Типичные причины неисправностей WAGO 288-414 связаны с перегрузкой по току и мощности, частыми пусками при высоких пусковых токах, отсутствием демпфирующих цепей при коммутации индуктивных нагрузок, перегревом из‑за недостаточной вентиляции, нарушением диапазона питающего напряжения, загрязнением или коррозией контактной группы, механической вибрацией сверх допустимой, а также ослаблением проводов в клеммах. Приваривание контактов возможно при превышении пределов по току или при коммутации без мер подавления перенапряжений.
Понять, что реле вышло из строя, можно по отсутствию щелчка и реакции на подачу напряжения управления, а также по несоответствию фактического состояния цепей ожидаемому: НО‑контакты остаются замкнутыми или НЗ‑контакты не размыкаются. Косвенные признаки — нагрев корпуса, запах перегрева, обесцвечивание, следы копоти. Диагностика включает проверку наличия управляющего напряжения, измерение сопротивления обмотки, контроль потребляемого тока, проверку изоляции и целостности контактов под нагрузкой. При сомнениях модуль целесообразно заменить, особенно в цепях безопасности.
Рекомендации по эксплуатации и уходу: соблюдать паспортные пределы по току, напряжению и мощности коммутации; для индуктивных нагрузок применять демпфирующие цепи (RC‑цепочки, варисторы, диоды свободного хода — в зависимости от типа цепи); обеспечивать достаточную вентиляцию шкафа и температуру в допустимых пределах; периодически инспектировать клеммные соединения и подтягивать проводники, проверять отсутствие загрязнений и конденсата; не допускать превышения механической частоты срабатываний; при необходимости делать вентиляционное отверстие, учитывая снижение степени защиты; использовать проводники рекомендованного сечения и длины зачистки. Соблюдение этих мер повышает надежность работы и продлевает срок службы WAGO 288-414 в промышленной среде.
| Производитель | Wago |
| Тип запчасти | Реле |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
